第
2
章
操作顺序书
2-3.
校准
150

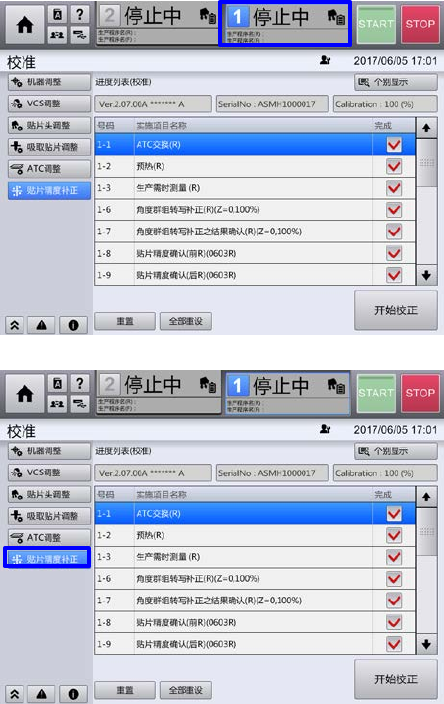

贴片精度补正的步骤
1.
选择单元
选择要实施贴装精度补正的单元。
※以下以选择单元
1
为示例。
2.
选择贴片精度补正
选择『校准』画面内『贴片精度补正』。
第
2
章
操作顺序书
2-3.
校准
151

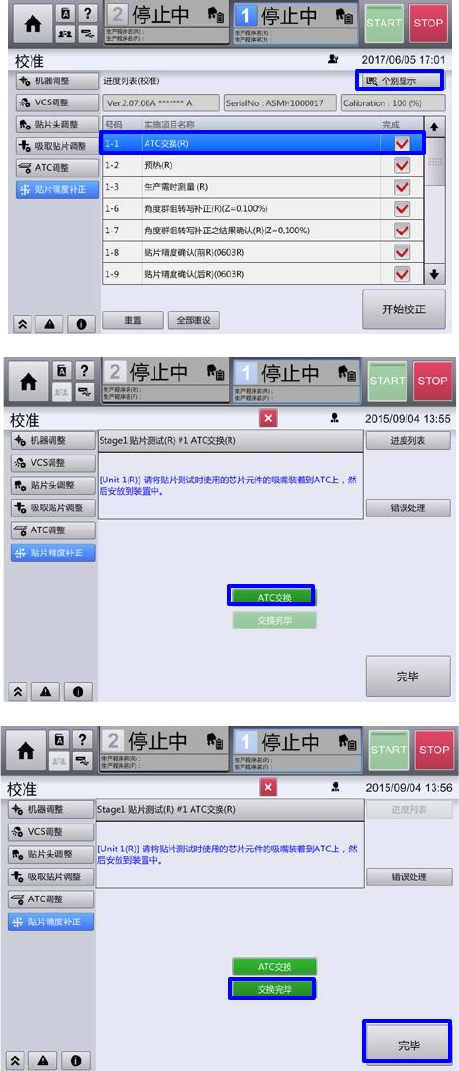

3.
准备吸嘴
3-1.
选择
ATC
交换
(R)
选择『ATC 交换(R)』，然后选择『个别
显示』。
3-2.
执行
ATC
交换
(R)
选择『ATC 交换』。
用自动传送幅度被调整，供料器台架下
降，安全盖子的锁被解除。
3-3.
吸嘴的安放
打开安全罩，拆下 ATC，安放精度补正
时使用的吸嘴。
安放完成后，将 ATC 放回规定的位置，
关闭安全罩，选择『交换完毕』，通过回
复动作，供料器台架上升后，传送宽度会
自动调整，实施吸嘴识别处理。
之后选择『完毕』。
※
通过机器的设定，
ATC
交换时有不进
行传送幅度的调整的情况
第
2
章
操作顺序书
2-3.
校准
152
4.
预热
4-1.
选择预热
(R)
选择『预热(R)』，选择『个别显示』。
4-2.
执行预热
选择『预热开始』，开始预热。
要停止预热时，请选择『STOP』。
※
预热请实施
45~60
分钟左右。
通过预热使装置状态接近实际生产时
的状态，对实际生产时预想的贴装精
度进行补正。
（关系到减少生产时的贴装位置的散
布、移位，提高生产基板的品质。）
※
在实际生产等过程中，如果装置已连
续运转了
45
分钟以上，则不需要预
热。
（但是，如果连续运转后停止了 30 分
钟以上时，需要预热。）
实施后规定时间预热，按『STOP』
按钮空转使之停住，按『完毕』。
