第
2
章
操作顺序书
2-3.
校准
154
5-3.
准备补正时必要的材料
请将贴有双面胶带的玻璃基板，以及安
放了 KOA 公司制造的方形芯片电阻
0603R 的供料器，按照画面指示安放到
装置上。
◎ 准备玻璃基板时的注意要点
请以右侧图像为参考，准备玻璃基
板。（请注意以下的项目。）
●
玻璃基板安放面不要有异物。
●
使玻璃基板标有的『
UP
』字符朝
上，进行固定。
●
玻璃基板要靠近近前。
●
固定螺丝不要拧得太紧。
●
双面胶带仅粘贴在开口部，不要遮
挡
BOC
标记。
●
粘贴双面胶带时，不要使气泡进
入。
● BOC
标记不要有损伤。
●
玻璃基板不要弄脏。
◎ 将基板安放到装置时的注意要点
请以右侧图像为参考，将玻璃基板
放置到装置的近前通道的中央。
请注意以下要点。
●
以通道的刻度为参考进行放置。
●
将基板开孔的方向放置到近前。
●
基板要靠近近前侧通道。
●
要按压基板确实返回到固定位置。
（如果未返回，会由于不能检测出
通道标记，发生错误。）
UP
标记
双面胶带粘贴区域
BOC
标记
注意固定螺丝拧的过紧
※玻璃基板会破损。
将玻璃基板的基座孔与通道中央的孔
对准。
孔
第
2
章
操作顺序书
2-3.
校准
155
5-4.
执行角度群组转写补正

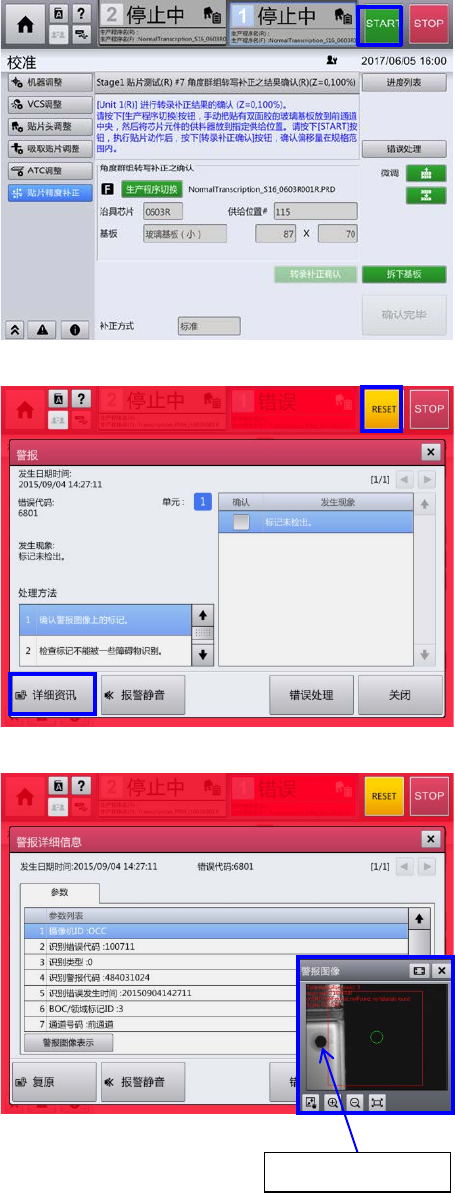

准备完毕选择『START』的话，在玻璃
基板上贴片 KOA 公司制造的方形芯片电
阻 0603R。
※
请长按『
START
』按钮。
按下按钮后，按钮上指示器的颜色会
变化。
颜色变化直至末端后，请将手指松
开。
如果颜色尚未变化至末端就松开手
指，则自动运转不会开始。
这时请再次长按『START』，开始贴
片。
※
自动运转开始后，
BOC
标记的检测有
时会失败。
这是由于 BOC 标记处于检测框框以外
而导致的。
（不是装置的故障。）
如果发生了标记检测错误，请重新调
整将玻璃基板放置到前侧通道中央。
警报画面，可点击『RESET』关闭。
※
选择『详细信息』的话，能表示发生
的警报的详细信息。
参考
右图是『警报详细信息』的『警报图
像』。BOC 标志偏离了红色的查出框
框。
BOC
标记
第
2
章
操作顺序书
2-3.
校准
156
5-5.
执行贴片精度测量
所有元件贴片完成，选择『转录补正确
认』后，即会使用装置内的摄像机，自
动测量贴片后的元件位置。
5-6.
显示贴片精度测量结果
自动测量完成后，即显示结果。
测量结果良好的情况，选择『关闭』请
关闭画面。
测量结果没成为必要精度的情况，选择
『重新执行补正』，从现状的测量结果
用自动算出补正价值，请进行重新补
正。
要重新补正时，需拆下基板后，重新执
行 5-3 以后的工序。
※
反复重新补正不能得到良好的结果
的情况，也请实施装置的保养等。
5-7.
拆下玻璃基板
选择『拆下基板』，台车下降后，安全
罩的锁定即被解除。
请拆下玻璃基板。
5-8.
完毕
选择『确认完毕』。
