第 2 章 操作顺序书 2- 4. 维护 159 用棉棒擦拭机械阀的轴部 (b) 。 3 用手指上下移动阻尼器，确认不被卡住可顺畅地动作。 4 把附带的黑色垫片（ 1 个）和 O 形环（ 2 个）嵌入机械阀。 5 确认铸模部未浮起。 6
第
2
章
操作顺序书
2-4.
维护
158
2-4.
维护
2-4-1.
机械阀拆卸和维护
为了防止垃圾、灰尘等从阀吸入，拆下本机后侧下部的护罩，将真空泵的断路器
(CP3) 1
置于
OFF
。
松开
2
个
M2
的塑料（＋）螺丝
(a)
，拆下机械阀。
2
请按相同方法拆下全部
16
处的机械阀。
注意
•
拆下机械阀时，附带的
O
形环（
2
个）和过滤器可能会脱开，故请注意。
•
如果机械阀的过滤器已脏污，吸取率会降低，故请更换。
机械阀背侧
O
形环和过滤器
第
2
章
操作顺序书
2-4.
维护
159
用棉棒擦拭机械阀的轴部
(b)
。
3
用手指上下移动阻尼器，确认不被卡住可顺畅地动作。
4
把附带的黑色垫片（
1
个）和
O
形环（
2
个）嵌入机械阀。
5
确认铸模部未浮起。
6
第
2
章
操作顺序书
2-4.
维护
160

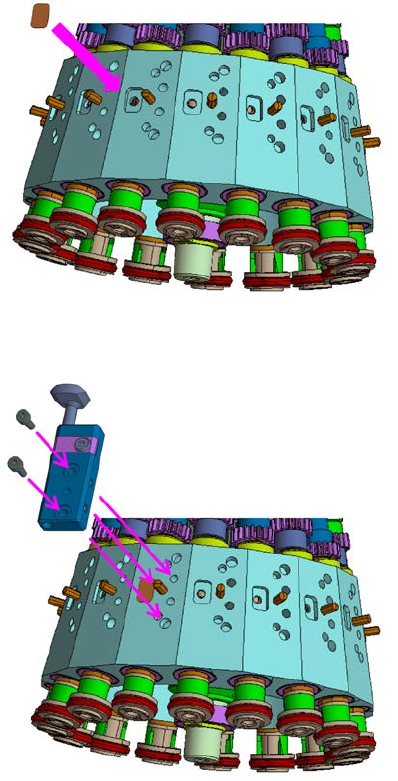

把过滤器嵌入转塔的槽内。
7
安装机械阀，用
M2
的塑料螺丝先使其定位，防止铸模部浮起。
8
用转矩起子旋紧塑料螺丝。
9
紧固扭矩：“
+ M2
”的塑料螺丝
0.05N
·
m
※如超过紧固扭矩则可能损坏螺丝，残留在螺孔内，所以一定要使用转矩起子。
