第 2 章 操作顺序书 2- 5. 配件更换 276 20 安装 X 轴正时皮带 / 滚珠丝杠护罩 ① 安装正时皮带护罩 ② 安装 X 轴滚 珠丝杠护罩 ③ X 轴 正时皮带 / 滚珠丝杠护罩的 安装完成 CP4 ×8 2 个 滚珠 丝杠护罩 安装滚珠丝杠 护罩 安装扭矩 規格值 2 .0 ± 0.1 N ・ m 安装护罩 CP3 ×6 4 个 正时皮带护罩 安装扭矩 規格值 1 .0 ± 0.05 N ・ m
第
2
章
操作顺序书
2-5.
配件更换
275
19
安装
X
轴滚珠丝杠正时皮带

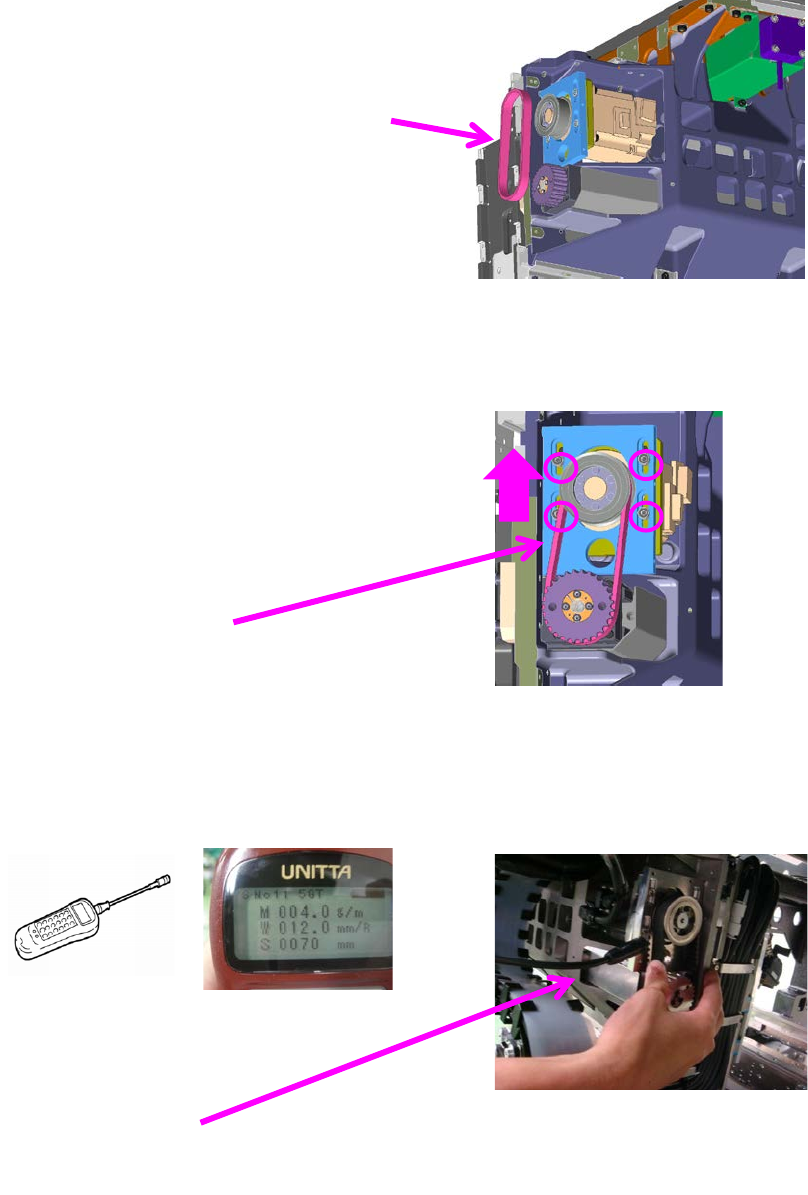

① X 轴正时皮带安装方法
EZ152054211 皮带张力计（U-507）
调整皮带张力
規格值 90~100N
※要进行 3 次以上测定都符合上述的值
把正时皮带安装到 X 轴电动机
朝箭头所指方向抬上，
进行张力调整
调整张力后，
用扭矩扳手将固定螺栓固定
規格值 2.0±0.1 N・m
第
2
章
操作顺序书
2-5.
配件更换
276
20
安装
X
轴正时皮带
/
滚珠丝杠护罩
① 安装正时皮带护罩
② 安装 X 轴滚珠丝杠护罩
③ X 轴正时皮带/滚珠丝杠护罩的安装完成
CP4×8 2 个
滚珠丝杠护罩
安装滚珠丝杠护罩
安装扭矩
規格值 2.0±0.1 N・m
安装护罩
CP3×6 4 个
正时皮带护罩
安装扭矩
規格值 1.0±0.05 N・m
第
2
章
操作顺序书
2-5.
配件更换
277
21
更换
X
轴滚珠丝杠后的校准
① 参照维修手册项目
・调整
X
轴伺服
・测定
XY
校准
_
基准标记位置
・
XY
校准
_XY
软件极限
・装置内校准
_
安装行程调整
・装置内校准
_
按分度转写
・安装测试
_
按角度修正转写（
Z=0,100%
）
・安装测试
_
确认按角度修正转写的结果（
Z=0,100%
）
・安装测试
_
按角度修正转写（
Z=2,100%
）
・安装测试
_
确认按角度修正转写的结果（
Z=2,100%
）
・安装测试
_
按角度修正转写（
Z=4,100%
）
・安装测试
_
确认按角度修正转写的结果（
Z=4,100%
）
应进行上述项目的校准
