第 2 章 操作顺序书 2- 5. 配件更换 304 7) 按 ［校准执行 ］。 8) 贴 片头单元将开始移动，执行 校准 动作 。 9) 校准 结束后，按 ［完毕］。 10) 按 ［开始拆卸 ］。 11) 请 打开前护罩，拆下安装在吸 嘴索引 #1 上的基准吸嘴。 12) 关闭 前护罩，按 ［拆卸完成 ］。 13) 按 ［完毕］。
第
2
章
操作顺序书
2-5.
配件更换
303
校准
1.
贴片冲程计算
1) 画面下侧显示“完毕贴片头交（更）换”后，进行校准。
2) 按［校准］。
3) 按［开始安装］。
4) 打开前护罩，将基准吸嘴安装到吸嘴索引#1 上。
基准吸嘴
5) 安装基准吸嘴后，关闭前护罩，按［安装完成］。
6) 按［恢复］。
第
2
章
操作顺序书
2-5.
配件更换
304

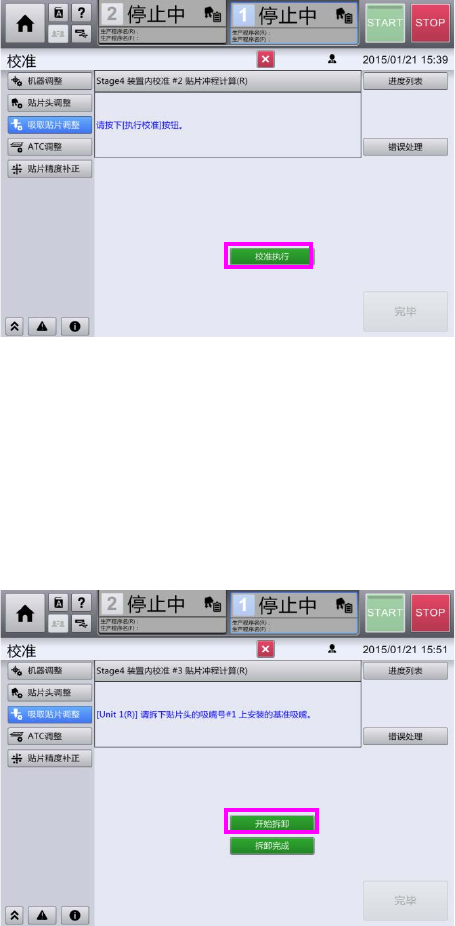

7) 按［校准执行］。
8) 贴片头单元将开始移动，执行校准动作。
9) 校准结束后，按［完毕］。
10) 按［开始拆卸］。
11) 请打开前护罩，拆下安装在吸嘴索引#1 上的基准吸嘴。
12) 关闭前护罩，按［拆卸完成］。
13) 按［完毕］。
第
2
章
操作顺序书
2-5.
配件更换
305

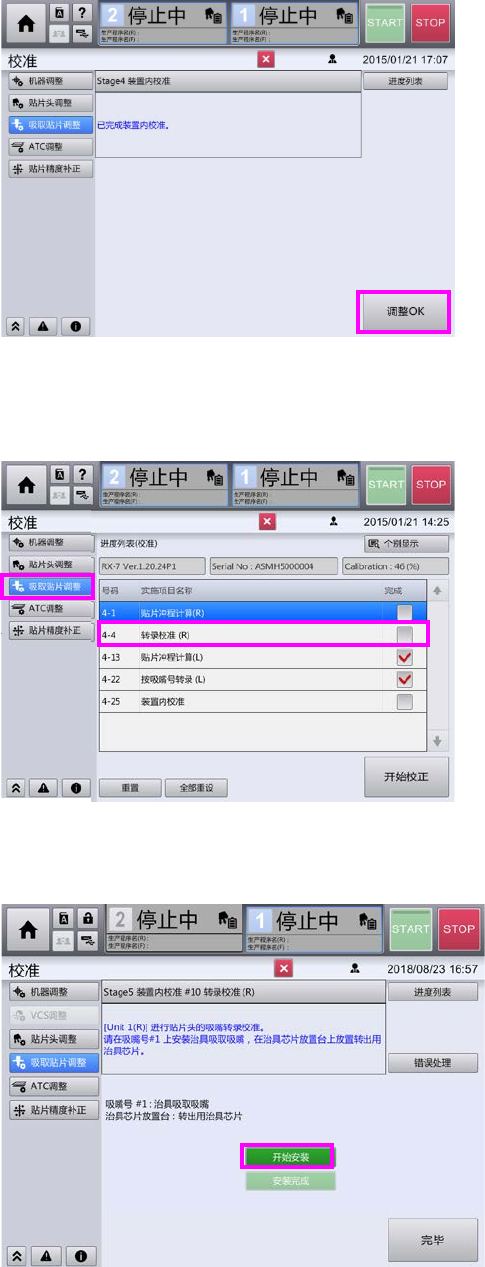

14) 按［调整 OK］。
2.
转录校准
1) 选择校准菜单中的［吸取贴片调整］，按［转录校准］。
2) 按［个别显示］。
3) 按［开始安装］。
