第 2 章 操作顺序书 2- 5. 配件更换 310 按［完毕贴片头交换］。 7 确认贴片头构成为“通用贴片头（ P8 ）”，然后按“实施”。 8 画面会变为装置的恢复画面，按“恢复”，让装置恢复。 按“校准”，进入该工序。 9
第
2
章
操作顺序书
2-5.
配件更换
309

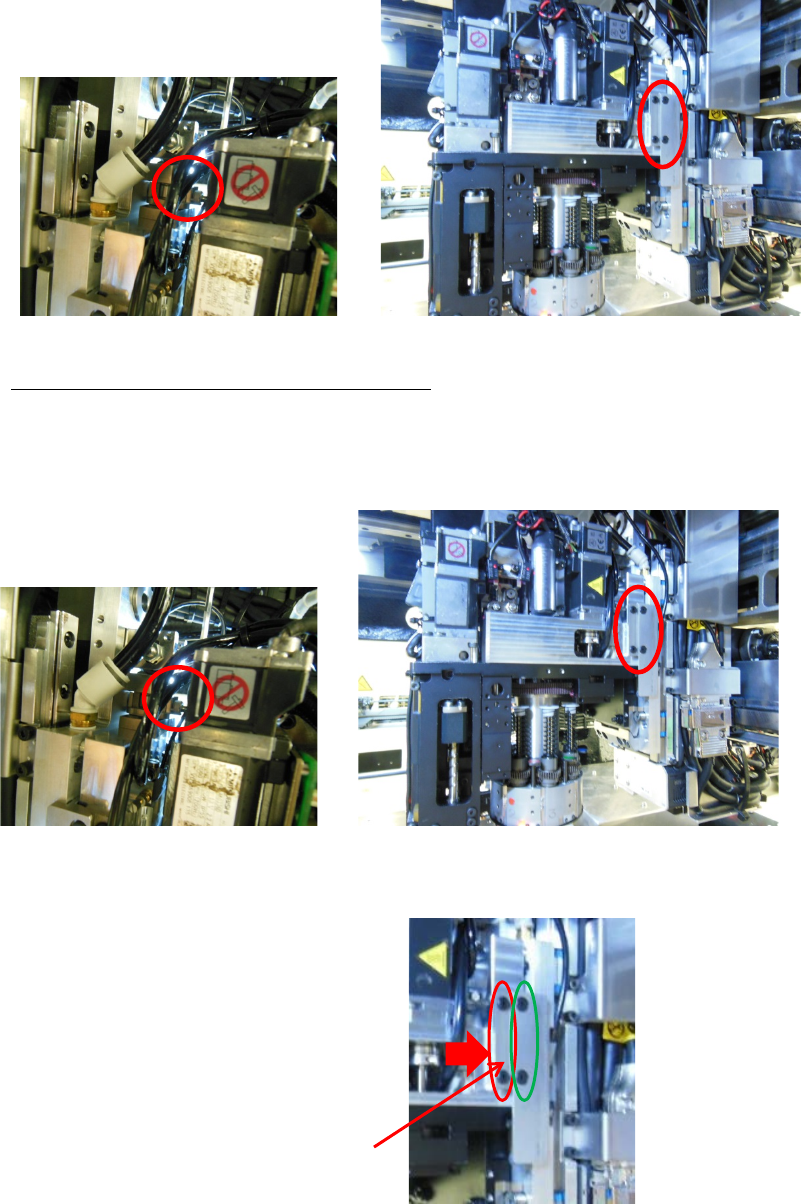

取下固定贴片头的螺丝并拆下贴片头。
5
P8
贴片头由上部
1
处螺丝和侧面
8
处螺丝固定。
上部
1
处螺丝 侧面
4
处螺丝（两侧相同 共计
8
处）
※拆下螺丝时，请撑住贴片头，使其不会掉落。
贴片头的安装步骤与拆卸相反。
6
P8
贴片头用上部
1
处螺丝和侧面
8
处螺丝固定。
上部
1
处螺丝 侧面
4
处螺丝（两侧相同 共计
8
处）
侧面螺丝固定方法（两侧相同）
在调整板松动的状态下安装
4
处的螺丝。将调整板沿箭
头方向张紧，正式拧紧外面
的
2
根螺丝（红）。然后，
正式拧紧里面的
2
根螺丝
（绿）。
调整板
第
2
章
操作顺序书
2-5.
配件更换
310
按［完毕贴片头交换］。
7
确认贴片头构成为“通用贴片头（
P8
）”，然后按“实施”。
8
画面会变为装置的恢复画面，按“恢复”，让装置恢复。
按“校准”，进入该工序。
9
第
2
章
操作顺序书
2-5.
配件更换
311
贴片头更换后的校准（
P8
）
更换贴片头后，校准标志会错位，所以对其实施校准。
进行“贴片冲程计算”。
10
按［开始安装］，安装基准吸嘴。
安装基准吸嘴后，按［安装完成］，然后按［完毕］。
11
