第 2 章 操作顺序书 2- 5. 配件更换 323 Z/T 伺服放大器的更换 1 拆下放大器正面所连接的连接器。 2 拆下用来固定安装托架的螺丝×１个，将托架向身前拉出，拆下与放大器侧面连接的连接 器，把整个托架卸下。 固定螺丝部 H(R)/Z(R)/RT( R)/RN(R) 轴 (SV3 U nit1 ） H(L)/Z(L)/ RT (L)/ RN(L) 轴 (SV4 Unit2 ）
第
2
章
操作顺序书
2-5.
配件更换
322
3
从装置主体中卸下电源箱。
第
2
章
操作顺序书
2-5.
配件更换
323
Z/T
伺服放大器的更换
1
拆下放大器正面所连接的连接器。
2
拆下用来固定安装托架的螺丝×１个，将托架向身前拉出，拆下与放大器侧面连接的连接
器，把整个托架卸下。
固定螺丝部
H(R)/Z(R)/RT(R)/RN(R)
轴
(SV3 Unit1
）
H(L)/Z(L)/RT(L)/RN(L)
轴
(SV4 Unit2
）
第
2
章
操作顺序书
2-5.
配件更换
324
3

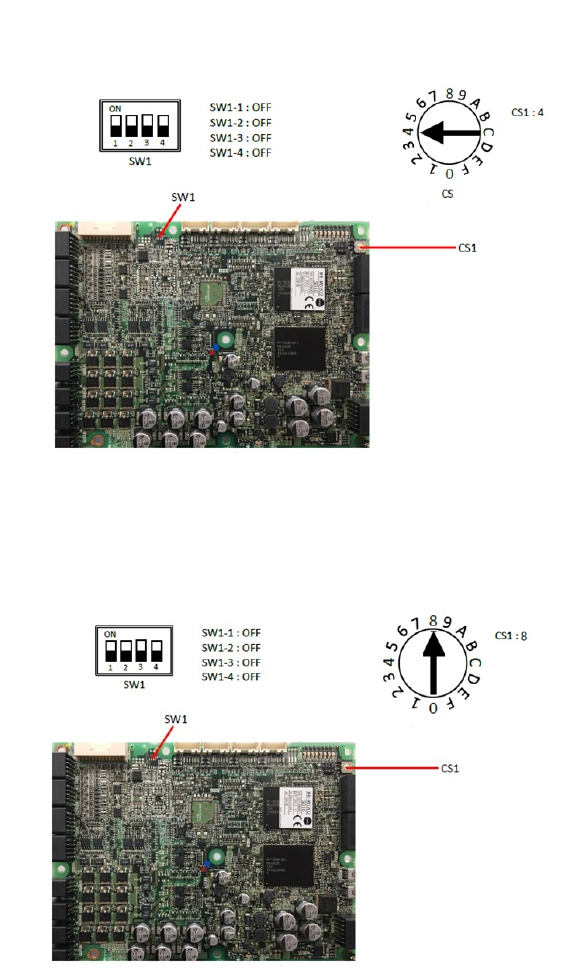

从放大器安装托架上卸下对象放大器，更换成新的放大器。
在安装新的伺服放大器前，请确认以下各点。
H(R)/Z(R)/RT(R)/RN(R)
轴
(SV3 Unit1)
H(L)/Z(L)/RT(L)/RN(L)
轴
(SV4 Unit2)
（■部表示开关的位置。）
（■部表示开关的位置。）
