维修手册_RX-7R_SVC.pdf - 第419页
第 2 章 操作顺序书 2- 5. 配件更换 345 螺丝拧紧扭矩： 1.0±0.05N ・ m 将底座板向箭头方向移动，到可以看到耦合器上侧 ( 马达侧 ) 的螺丝的位置，进行固定。 18 螺丝拧紧扭矩： 1.0±0.05N ・ m 进行马达线束的连接以及用自锁扎带进行固定，将气管插到原来的位置。 19 请旋转调整联轴器，使 Z 轴的位置如右图所示，使 LM 引导部端面与板金的间隙约为 20 3mm 。 约 3mm
第
2
章
操作顺序书
2-5.
配件更换
344
将底座板向箭头方向按住，用
4
个螺丝（
C4x10
）固定。
15
螺丝拧紧扭矩：
2.0±0.1N
・
m
用推拉力计测定底座板的滑动阻力。
16
从底座板降低的状态用推拉力计向箭头方向按压，进行测定，直至碰到停止挡块。
测定
3
次，即使其中有
1
次超过了规格值，也请进行重新安装。
规格
45N
以下
推拉力计的设定
・测定
MODE
：
peak
・单位：
N
将耦合器顶住滚珠丝杠的台阶部位，固定
1
处螺丝。
17
第
2
章
操作顺序书
2-5.
配件更换
345
螺丝拧紧扭矩：
1.0±0.05N
・
m
将底座板向箭头方向移动，到可以看到耦合器上侧
(
马达侧
)
的螺丝的位置，进行固定。
18
螺丝拧紧扭矩：
1.0±0.05N
・
m
进行马达线束的连接以及用自锁扎带进行固定，将气管插到原来的位置。
19
请旋转调整联轴器，使
Z
轴的位置如右图所示，使
LM
引导部端面与板金的间隙约为
20
3mm
。
约
3mm
第
2
章
操作顺序书
2-5.
配件更换
346
电源及空气供给、装置启动
将气泵及断路器复原，启动装置。
1

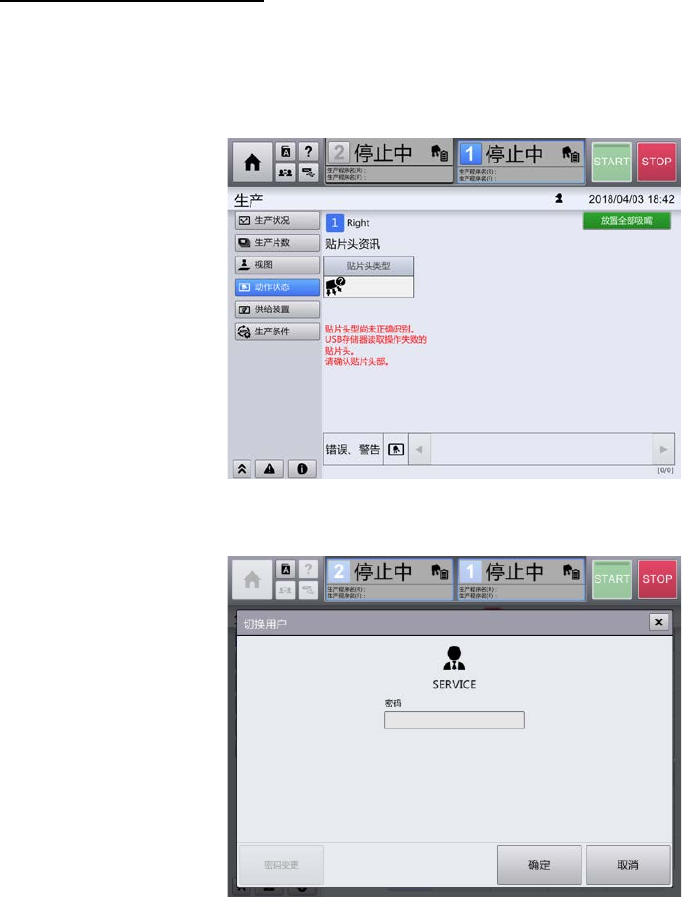

由于贴片头处于拆下的状态，贴片头类型会变为“？”。
将用户变更为“
SERVICE
”。
2
