第 2 章 操作顺序书 2- 5. 配件更换 350 Z 轴原点自动校准 选择制造设置菜单的校准的“Z 轴原点 ” ，按下 “个别显示 ” 。 1 按开始交换 ( 更换 ) 按钮，安装治具。 2 安装治具，按下画面的“交换 ( 更换 ) 完毕”。 3 贴片头类型，请确认已变为治具贴片头，按下“实施”。 4
第
2
章
操作顺序书
2-5.
配件更换
349

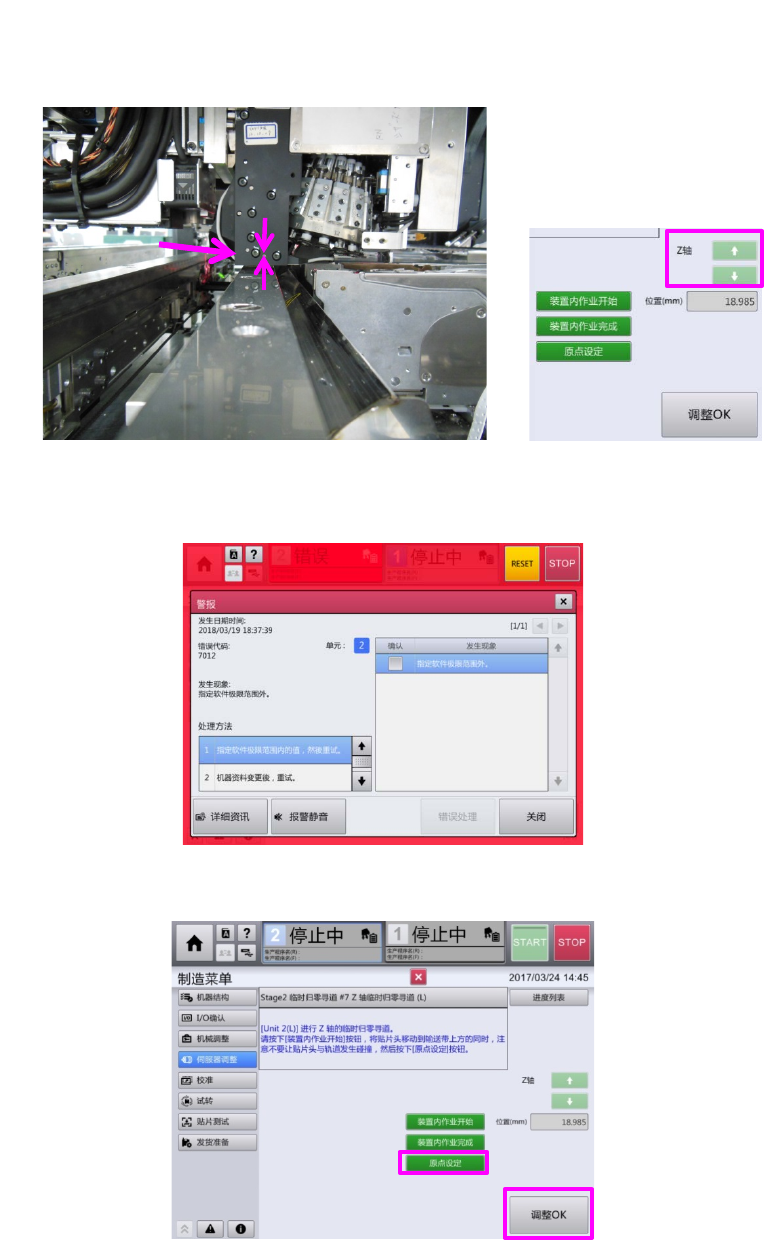

将 X 轴单元推到指定的位置，将贴片头移动到基板按压的上部。
6
请按伺服调整画面中的箭头进行调整，使基板按压与贴片头的间隙为 2 ㎜。
如果
4
的作业中超过了软件极限时，请
RESET
错误，按下临时原点，重新进行贴片头底面与基板按压
上表面的间隙调整。
间隙达
2
㎜后，请按“原点设定”，按 “调整
OK
”。
7
拆下贴片头。
8
间隙
第
2
章
操作顺序书
2-5.
配件更换
350

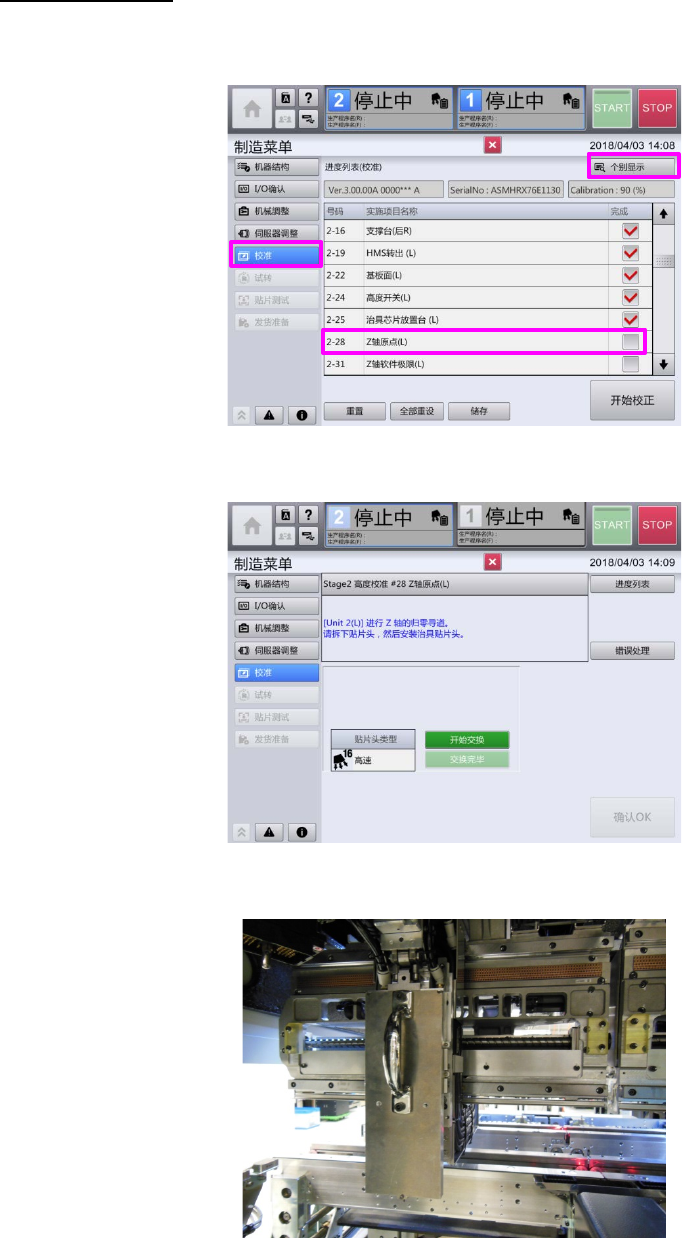

Z
轴原点自动校准
选择制造设置菜单的校准的“Z 轴原点”，按下“个别显示”。
1
按开始交换(更换)按钮，安装治具。
2
安装治具，按下画面的“交换(更换)完毕”。
3
贴片头类型，请确认已变为治具贴片头，按下“实施”。
4
第
2
章
操作顺序书
2-5.
配件更换
351
显示恢复的画面，装置恢复后，按下“校准执行”，进行
Z
轴原点(归零寻道)。
5
校准完成后，会变为贴片头更换的画面，请按“开始交换（更换）”。
6
此后，请按照 2-5-6 更换贴片头单元 的操作顺序 8～12，进行贴片头的安装、校准。
7
