第 2 章 操作顺序书 2- 5. 配件更换 364 2-5- 13. USB REPEATER CABLE 的更换 (I SM/ MES 关联选购项 ) 1 关闭本机的电源。 2 拆下本机后侧上部及下部的护罩。 3 将连接在电装 BOX 的 R - USB （ L ）上的 USB REPEATER C A BLE 取下。 4 从装置上取下 USB BR A (RX - 7) ，并取下后侧的 USB REPEATER CABLE 的 固…
第
2
章
操作顺序书
2-5.
配件更换
363
16

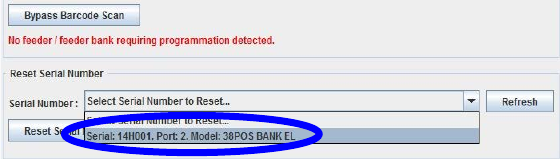

确认台架基板的设定。
Serial
：请确认与台架的序列号相同。
Model
：如果是
ETF
台架，请确认显示为「
38POS BANK EL
」。
Port
：无需确认。
第
2
章
操作顺序书
2-5.
配件更换
364
2-5-13. USB REPEATER CABLE
的更换
(ISM/MES
关联选购项
)
1
关闭本机的电源。
2
拆下本机后侧上部及下部的护罩。
3
将连接在电装
BOX
的
R -USB
（
L
）上的
USB REPEATER CABLE
取下。
4
从装置上取下
USB BR A (RX-7)
，并取下后侧的
USB REPEATER CABLE
的
固定金属件。
5
从装置上取下
USB REPEATER CABLE
。
第
2
章
操作顺序书
2-5.
配件更换
365
6
将更换的
USB REPEATER CABLE
盘绕在装置内。
※在盘绕中请注意在门开闭时不会发生碰触。
7
用固定金属件将
USB REPEATER CABLE
安装到
USB BR A (RX-7)
上。
盘绕路径
与显示器的总线固定在一
起进行盘绕
