维修手册_RX-7R_SVC.pdf - 第489页
第 6 章 配管图 6- 2. 传送带周围 空气配管图 7 6-2- 2. 电磁阀（机械止动器） RX - 7R CO NVEYOR SINGLE RX - 7R CO NVEYOR DUA L
第
6
章
配管图
6-2.
传送带周围空气配管图
6
6-2.
传送带周围空气配管图
图中红色数字是用于在另外的零件清单中进行零件检索的编号。要确认零件编号及型号时，请参阅零件
清单。

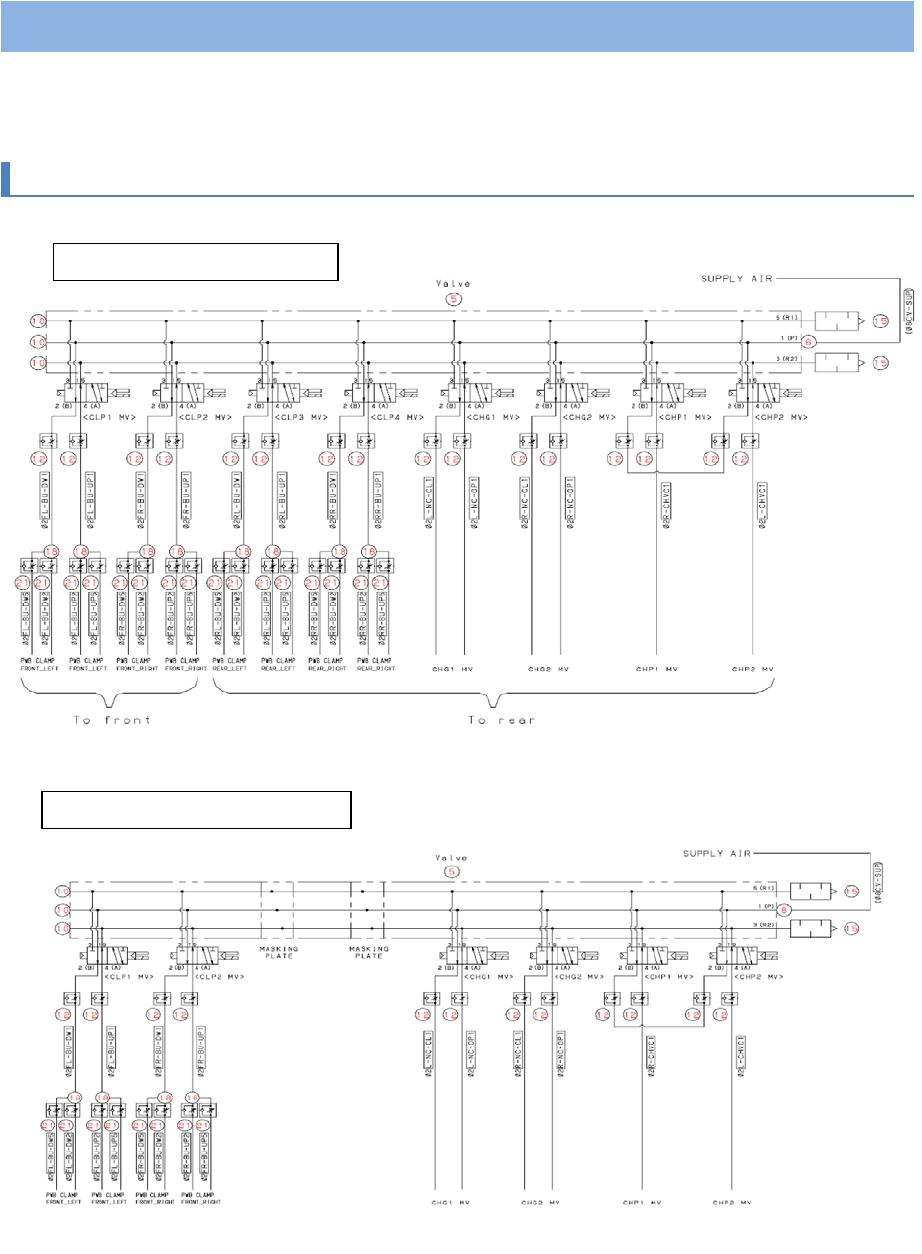

6-2-1.
电磁阀
RX-7R CONVEYOR DUAL
RX-7R CONVEYOR SINGLE
第
6
章
配管图
6-2.
传送带周围空气配管图
7
6-2-2.
电磁阀（机械止动器）
RX-7R CONVEYOR SINGLE
RX-7R CONVEYOR DUAL
第
6
章
配管图
6-2.
传送带周围空气配管图
8
6-2-3.
传送带周围（前侧）
RX-7R_CONVEYOR_SINGLE
RX-7R CONVEYOR DUAL
