第 7 章 故障分析 7- 5. 贴片头单元原点消失时 的恢复方法 7-5-3. 校准 2 贴片冲程校准 1. 选择［贴片冲程 计算］，按［ 个别显示］。 2. 按［开始安装 ］。 3. 请打开门，将基 准吸嘴安装到 #1 轴上 。 54
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法

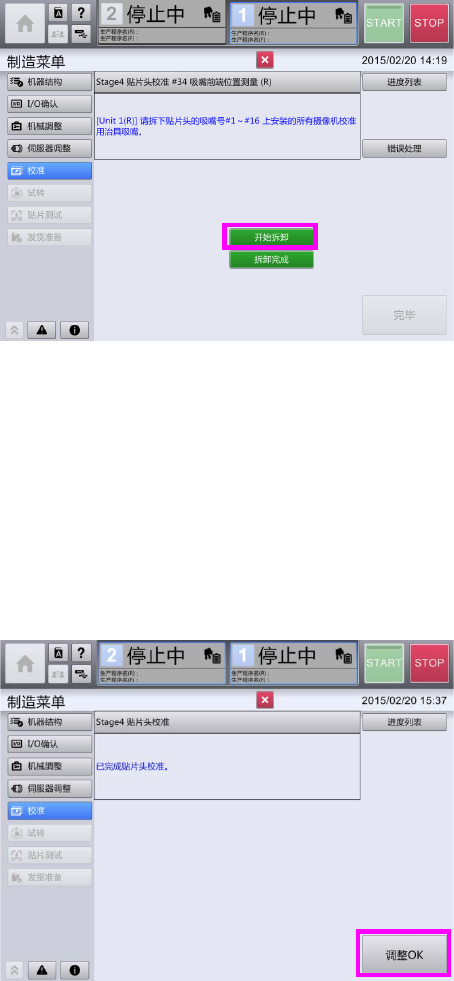

9. 按［完毕］。
10. 按［开始拆卸］。
11. 请打开门，拆下安装在#1～#16 轴上的校正用治具吸嘴。
12. 关闭门，按［拆卸完成］
。
13. 按［复归］。
14. 按［完毕］。
15. 按［调整 OK］。
53
第
7
章
故障分析
7-5. 贴片头单元原点消失时的恢复方法
7-5-3. 校准 2

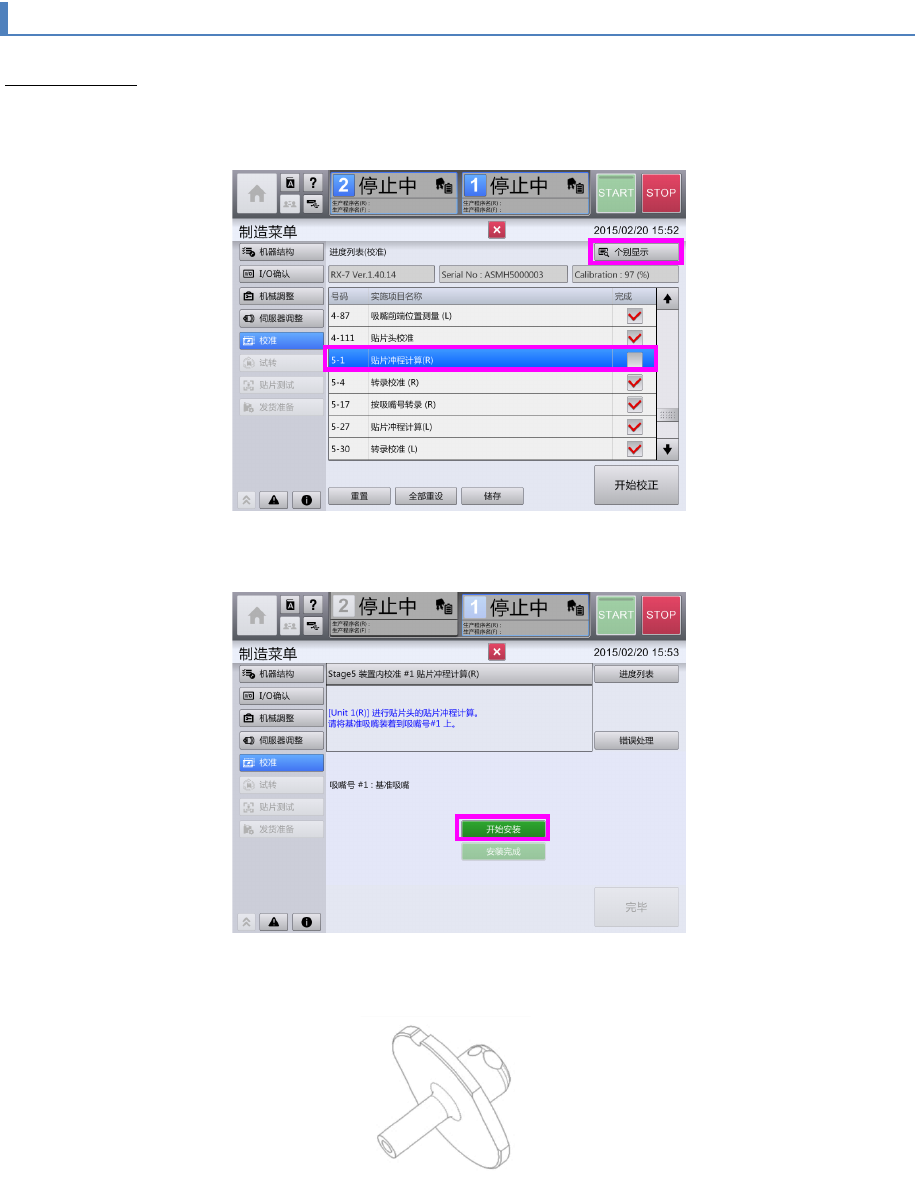

贴片冲程校准
1. 选择［贴片冲程计算］，按［个别显示］。
2. 按［开始安装］。
3. 请打开门，将基准吸嘴安装到#1 轴上。
54
第
7
章
故障分析
7-5.
贴片头单元原点消失时的恢复方法
4. 关闭门，按［安装完成］。
5. 按［复归］。
6. 按［完毕］。
7. 按［校准执行］。
8. 按［完毕］。
9. 按［开始拆卸］。
10. 请打开门，拆下安装在#1 轴上的基准吸嘴。
11. 关闭门，按［拆卸完成］。
12. 按［复归］。
55
