后附
11
[单电控]
[双电控·3位阀]
双体式
SS5Y -45(N)□型
5
3
集装式阀
电磁阀
(双电控·3位阀)
双体式表示输出通口
未使用的A,B通口
输出侧A,B通口
电磁阀
SY 140-□LOU
3
5
插入式插头
SY3000-59-2A
电磁阀
SY 245-
□
LOU
3
5
插入式插头(2个)
SY3000-59-2A
■使用插入式集装阀(SS5Y -45(N)□)型的场合，一个双电控阀(双体
式: SY 245-□FU)占用集装式两位。
在电磁阀上面，有符号"↓"表示的那侧集装块上的通口为配管用
的输出口A,B。而有符号"↑"表示的那侧通口不使用。
因在阀侧有密封，故没有必要堵塞该通口。
(但为防止灰尘等混入，可用堵头插入同口A、B上，参见P.162。)
3
5
3
5
插入式电磁阀是由无极性电磁阀和插入式插头构成。各自的组合
参照下记的型号。
关于插入式
注意
SY7000、9000系列上使用的导轨比SY3000·5000系列上使用的导轨
强度更高。SY7000、9000系列使用专用的DIN导轨。另外，使用本公
司之外的DIN导轨的场合，与安装方式无关，参照下面的集装式的固
定，采用与侧面、倒向相同的安装方法来固定。
23、43、45、45□、60型的DIN导轨安装型，用螺钉让集装式接触地面
固定的场合，对水平安装，如果导轨的底面完全与设置面处于接触的
状态，便能使用DIN导轨两端固定。但是，除此之外的安装方式及侧
向、倒向等使用的场合，用等间距螺钉固定DIN导轨的话，大致是2～ 5
位需用2个安装螺钉，6 ～10位需3个，11～15位需4个，16～20位
需5个。另外，水平安装时，若安装面有振动，要采取同样的对策。若安
装螺钉少于上述数量，DIN导轨或集装板会产生翘曲或扭曲，造成漏
气等故障。
在集装阀本体的下侧(本文尺寸表的L3尺寸内)使用DIN导轨安装螺
钉的场合，螺钉头部尺寸为：
23,43型(SY9000): 8mm以下
45型(
SY3000,5000): 5.8mm以下
对60型
SY3000:4.7mm以下
SY5000:5.8mm以下
SY7000:8mm以下
SY7000、SY9000系列的DIN导轨
注意
关于集装式的固定
注意
注) 一旦使用无极性以外的阀，便成为故障的原因，故不要使用。
DIN导轨固定螺钉(盘头小螺钉)
集装阀本体
[本图为60型的场合]
SY3000:4.7
SY5000:5.8
SY7000:8
SY
系列 / 产品单独注意事项⑥
使用前必读。
安全上的注意、共同注意事项由后附
1~5
确认。
后附
12
关于M8接头式
注意
使用本公司外的管子应注意
注意
●
快换接头的管子装拆
1)装管
①将表面无伤的管子沿垂直断面切断。切断管子应使子管钳TK-1、
2、3。不要使用剪刀、剪钳、钢丝钳。否则，管口会是斜的或扁
平形，无法装牢，连接后也会脱落或漏气。另外，管长应留有余
量。
②用手握住管子，慢慢推入，并可靠地插到底。
③插到底后，轻轻外拉，确认拔不出来。若不插到底，会漏气
或脱落。
2)拆管
①充分压入释放套，要均匀地推压释放套边缘。
②压入释放套的同时拔管子。若释放套压入不充分，管子是拔
不出来的。
③卸下的管子再使用时，要将咬合过的管口部分剪去再用，照原
样再使用会漏气或会脱落。
●
SY系列的配管通口(A, B等)、使用KJ系列的快换管接头的前提是
确定各配管通口的间距。
为此，在使用管接头时，根据其种类以及规格大小会有管接头之
间相互干扰的情况。请根据样本确认使用的管接头的尺寸规格后
再使用。
SY系列的配管通口(P, A, B等)、使用KJ系列的快换管接头的前提是
确定各配管通口的间距。
为此，在使用管接头时，根据其种类以及规格大小会有管接头之间
相互干扰的情况。请根据样本确认使用的管接头的尺寸规格后再使
用。
快换接头使用上的注意
注意
①
使用本公司以外厂家生产的管子，其外径精度应符合下
面的要求。
1)尼龙管 ±0.1mm以内
2)软尼龙管 ±0.1mm以内
3)聚氨脂管 ＋0.15mm以内、
－0.2mm以内
管子外径精度不满足的场合不要使用。否则，管子无法连接，或连
接后出现漏气或松脱。
使用上记以外的插头或插头紧固不充分，就不能满足IP65的要求，
应注意。
注意
·插头电缆的安装
注) 安装插头电缆时，是有方向性的，使用本公司的插头电缆
(V100-49-1-□)时，应将插头部的箭头对准阀侧的三角标记。
方向性不对准就强行拧入，会造成插针破损，应注意。
三角标记
箭头记号
①M8接头式的保护等级为IP65,是耐尘防喷流型。但不能用于水中。
使用的插头应使用本公司的插头电缆(V100-49-1-□)或符合日本
电气控制元件工业会标准:NECA4202(IEC60947-5-2)FA传感器
用插头(M8螺纹拧入式3针型)。但使用在SY3000的集装式上的场
合，插头外径必须在10.5mm以下，一旦插头外径大于10.5mm，存
在干涉，则不能安装。
②安装插头时，不得使用工具等，以免造成破损，必须用手可靠紧固
(0.4～0.6N·m)。
③接头电缆上若受无理的力，IP65就不能满足，注意不要施加30N以
上的力。
SY
系列 / 产品单独注意事项⑦
使用前必读。
安全上的注意、共同注意事项由后附
1~5
确认。
后附
13
新式阀
旧式阀
(桔黄色)
手动
(蓝色)
手动
接口面
先导阀
(V111)
连接板
A
B
+
-
A
B
+
-
接口面
先导阀
(SY114)
连接板
电磁阀的安装
注意
关于先导阀的更换
注意
垫片安装不偏心，变形，并按下紧固力矩紧固。
型号
SY5000
SY7000
SY9000
螺钉尺寸
M3
SY3000 M2
M4
M3
紧固力矩
0.8N·m
0.16N·m
1.4N·m
0.8N·m
本阀的先导阀为节电而更新，原来的阀无更新要求，故接口面无互
换性。连接板上的手动色要桔黄色的，先导阀要更换时，应与本公
司商谈。

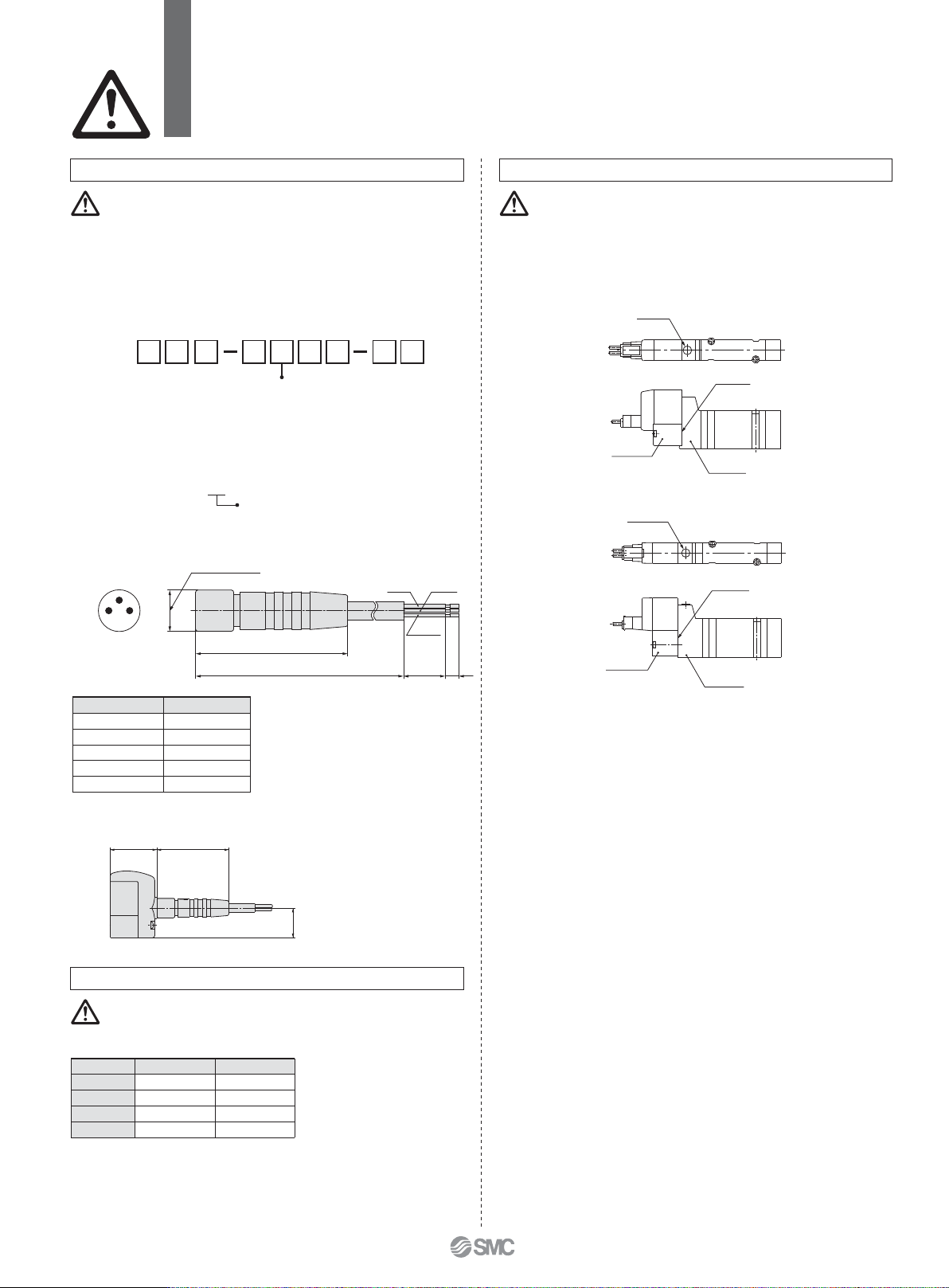

■关于插头电缆
·M8用的插头电缆，按下记的方法配置。
22 33.9
14
配置方法
[装着时的外形尺寸]
①电磁阀和插头电缆同时配置的场合(插头电缆同包出厂。)
②仅配置插头电缆的场合
3
5
7
9
导线引出方式
W1,WA1
:电缆长度300mm
W2,WA2
:电缆长度500mm
W3,WA3
:电缆长度1000mm
W4,WA4
:电缆长度2000mm
W7,WA7
:电缆长度5000mm
(例1)电缆长度300mm的场合
SY312-5W1ZE-C4
电缆引出符号
SY
电缆长度(L)
500mm
1000mm
2000mm
5000mm
型号
V100-49-1-2
300mm V100-49-1-1
V100-49-1-3
V100-49-1-4
V100-49-1-7
关于M8接头式
注意
插头外径尺寸
31
4
茶:1
蓝:3
黑:4
33.9
ø9
L
35
10
SY
系列 / 产品单独注意事项⑧
使用前必读。
安全上的注意、共同注意事项由后附
1~5
确认。
