后附
12
关于M8接头式
注意
使用本公司外的管子应注意
注意
●
快换接头的管子装拆
1)装管
①将表面无伤的管子沿垂直断面切断。切断管子应使子管钳TK-1、
2、3。不要使用剪刀、剪钳、钢丝钳。否则，管口会是斜的或扁
平形，无法装牢，连接后也会脱落或漏气。另外，管长应留有余
量。
②用手握住管子，慢慢推入，并可靠地插到底。
③插到底后，轻轻外拉，确认拔不出来。若不插到底，会漏气
或脱落。
2)拆管
①充分压入释放套，要均匀地推压释放套边缘。
②压入释放套的同时拔管子。若释放套压入不充分，管子是拔
不出来的。
③卸下的管子再使用时，要将咬合过的管口部分剪去再用，照原
样再使用会漏气或会脱落。
●
SY系列的配管通口(A, B等)、使用KJ系列的快换管接头的前提是
确定各配管通口的间距。
为此，在使用管接头时，根据其种类以及规格大小会有管接头之
间相互干扰的情况。请根据样本确认使用的管接头的尺寸规格后
再使用。
SY系列的配管通口(P, A, B等)、使用KJ系列的快换管接头的前提是
确定各配管通口的间距。
为此，在使用管接头时，根据其种类以及规格大小会有管接头之间
相互干扰的情况。请根据样本确认使用的管接头的尺寸规格后再使
用。
快换接头使用上的注意
注意
①
使用本公司以外厂家生产的管子，其外径精度应符合下
面的要求。
1)尼龙管 ±0.1mm以内
2)软尼龙管 ±0.1mm以内
3)聚氨脂管 ＋0.15mm以内、
－0.2mm以内
管子外径精度不满足的场合不要使用。否则，管子无法连接，或连
接后出现漏气或松脱。
使用上记以外的插头或插头紧固不充分，就不能满足IP65的要求，
应注意。
注意
·插头电缆的安装
注) 安装插头电缆时，是有方向性的，使用本公司的插头电缆
(V100-49-1-□)时，应将插头部的箭头对准阀侧的三角标记。
方向性不对准就强行拧入，会造成插针破损，应注意。
三角标记
箭头记号
①M8接头式的保护等级为IP65,是耐尘防喷流型。但不能用于水中。
使用的插头应使用本公司的插头电缆(V100-49-1-□)或符合日本
电气控制元件工业会标准:NECA4202(IEC60947-5-2)FA传感器
用插头(M8螺纹拧入式3针型)。但使用在SY3000的集装式上的场
合，插头外径必须在10.5mm以下，一旦插头外径大于10.5mm，存
在干涉，则不能安装。
②安装插头时，不得使用工具等，以免造成破损，必须用手可靠紧固
(0.4～0.6N·m)。
③接头电缆上若受无理的力，IP65就不能满足，注意不要施加30N以
上的力。
SY
系列 / 产品单独注意事项⑦
使用前必读。
安全上的注意、共同注意事项由后附
1~5
确认。
后附
13
新式阀
旧式阀
(桔黄色)
手动
(蓝色)
手动
接口面
先导阀
(V111)
连接板
A
B
+
-
A
B
+
-
接口面
先导阀
(SY114)
连接板
电磁阀的安装
注意
关于先导阀的更换
注意
垫片安装不偏心，变形，并按下紧固力矩紧固。
型号
SY5000
SY7000
SY9000
螺钉尺寸
M3
SY3000 M2
M4
M3
紧固力矩
0.8N·m
0.16N·m
1.4N·m
0.8N·m
本阀的先导阀为节电而更新，原来的阀无更新要求，故接口面无互
换性。连接板上的手动色要桔黄色的，先导阀要更换时，应与本公
司商谈。
■关于插头电缆
·M8用的插头电缆，按下记的方法配置。
22 33.9
14
配置方法
[装着时的外形尺寸]
①电磁阀和插头电缆同时配置的场合(插头电缆同包出厂。)
②仅配置插头电缆的场合
3
5
7
9
导线引出方式
W1,WA1
:电缆长度300mm
W2,WA2
:电缆长度500mm
W3,WA3
:电缆长度1000mm
W4,WA4
:电缆长度2000mm
W7,WA7
:电缆长度5000mm
(例1)电缆长度300mm的场合
SY312-5W1ZE-C4
电缆引出符号
SY
电缆长度(L)
500mm
1000mm
2000mm
5000mm
型号
V100-49-1-2
300mm V100-49-1-1
V100-49-1-3
V100-49-1-4
V100-49-1-7
关于M8接头式
注意
插头外径尺寸
31
4
茶:1
蓝:3
黑:4
33.9
ø9
L
35
10
SY
系列 / 产品单独注意事项⑧
使用前必读。
安全上的注意、共同注意事项由后附
1~5
确认。
后附
14

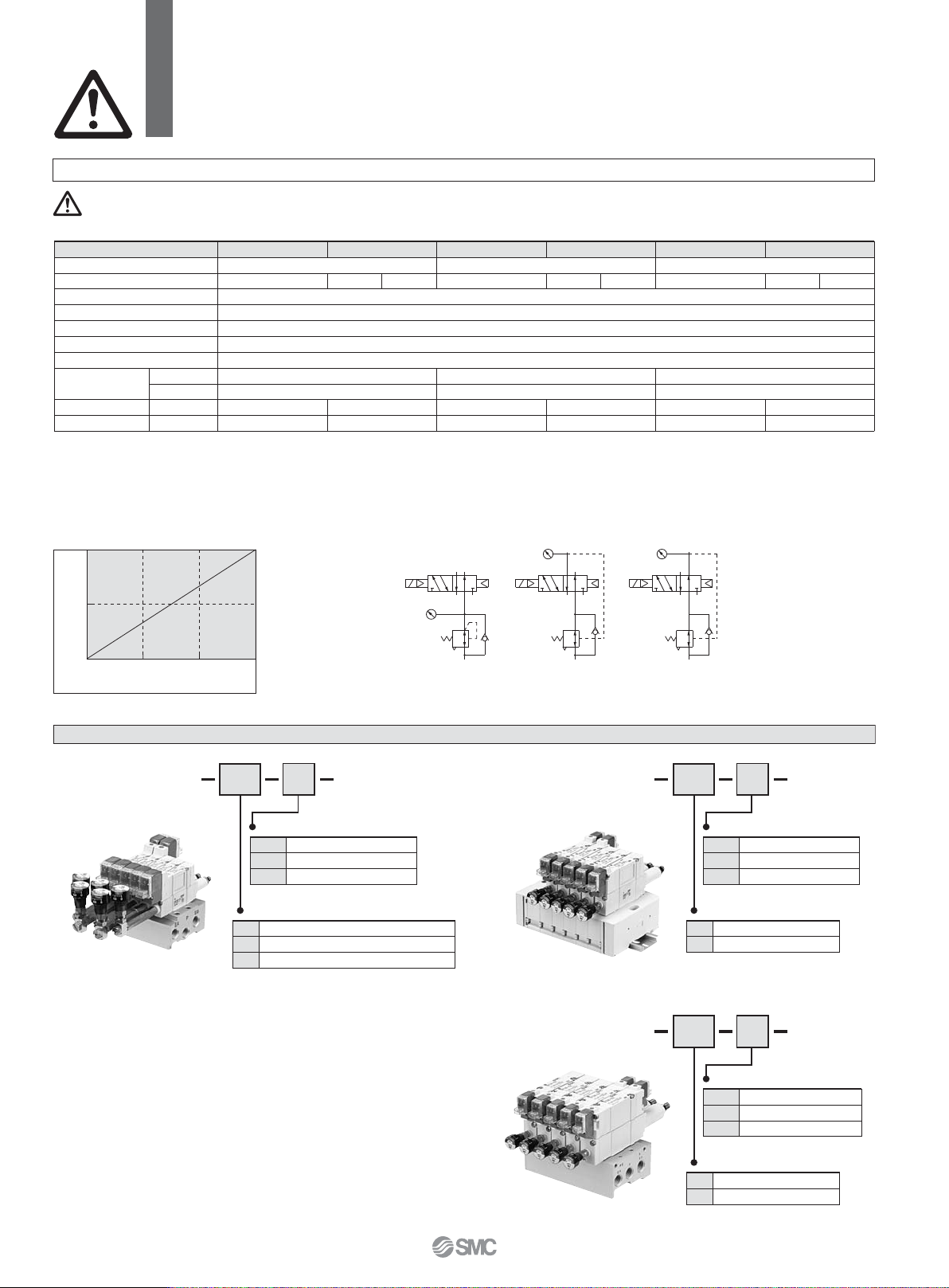

隔板型减压阀型号表示方法
规格
隔板型减压阀型号
适合电磁阀型号
减压口
设定压力范围
最高使用范围
使用流体
环境温度及使用流体温度
压力表连接口径
供给侧有效截面积
排气侧有效截面积
质量
带压力表
带螺塞
P→A,B
A,B→EA,EB
注1) 隔板型减压阀，是从底板的P口加压。
注2) 中封式或中压式的场合，仅能使用P口加压。
注3) 把减压阀安装在电磁阀(2位阀)和底板上，有效截面积是指1次侧供给0.5MPa时，除减压口之外的有效截面积。减压口流通能力可参见流量特性。
注4) 质量含垫片及安装螺钉。
注5) A、B口减压时(P控制型A、B减压),设定压力在0.25MPa以下的场合，减压口和另一个未被减压的流路(P→B或P→A)的有效截面积(Cv值)表示在下图中。
ARBY3000 05
压力表(G15-10-01)[奇数位用]
压力表(G15-10-01)[偶数位用]
螺塞(M-5P)
05
06
M1
压力表连接口
P口
A口(P控制型A减压)
B口(P控制型B减压)
P
A1
B1
减压口
ARBY3000系列带压力表的场合，装在集装
式上时，为了防止同类压力表的干涉，奇数位
用和偶数位用的型号是不同的。
P2 ARBY5000 00
压力表(G15-10-01)
螺塞(M-5P)
00
M1
压力表连接口
P口
A口(P控制型A减压)
B口(P控制型B减压)
P
A1
B1
减压口
P 2
(A)
4
(A)
4
(A)
4
(B)
2
(B)
2
(B)
2
(EB)
1
(P)
1
(P)
1
(P)
(EA)
图形符号
P口减压
A口减压(P控制型A减压) B口减压(P控制型B减压)
0.1
0.15
0.2
0.25
100
75
50
有效截面积(Cv值) %
设定压力 MPa
53
(EB)(EA)
53
(EB)(EA)
5 3
注)
ARBY7000 00
压力表(G15-10-01)
螺塞(M-5P)
00
M1
压力表连接口
P口
A口(P控制型A减压)
B口(P控制型B减压)
P
A1
B1
减压口
P 2
注)
注)
ARBY3000-
□
-P-2
PABP
－
4.05mm
2
2.45mm
2
3.91mm
2
－
11.1mm
2
7.61mm
2
10.1mm
2
AB
SY3
□
40(R) SY5
□
40(R)
0.1~0.7MPa
0.7MPa
空气
最高50℃
M5×0.8
46g(05的场合)、50g(06的场合)
20g
66.8g
60.4g
ARBY3000-
□
- -2
A1
B1
ARBY5000-
□
-P-2 ARBY5000-
□
- -2
A1
B1
P
－
15.71mm
2
13.54mm
2
15.71mm
2
AB
SY7
□
40(R)
110.8g
103.2g
ARBY7000-
□
-P-2 ARBY7000-
□
- -2
A1
B1
隔板型减压阀
注意
SY
系列 / 产品单独注意事项⑨
使用前必读。
安全上的注意、共同注意事项由后附
1~5
确认。
