69 60 型 SY3000 . 5000 . 7000 系列 注 1) 多个阀同时动作的场合， 使用 「— 位数 B ( 给排气块两侧)」 。 两侧 P 口加压， 两侧的 R 口排气。 注 2) DIN 导轨质量参见 P.76 。 型号 适合阀 集装形式 P(SUP) · R(EXH) 方式 阀位数 A 、 B 口配管位置 P 、 R 口 A 、 B 口 SS5Y3-60 ( -Q ) SY3 □ 60 C8(ø8 快换接头) M5 …
68
60
型
5
通电磁阀
直接配管型
盒式集装式
SY3000
.
5000
.
7000
系列

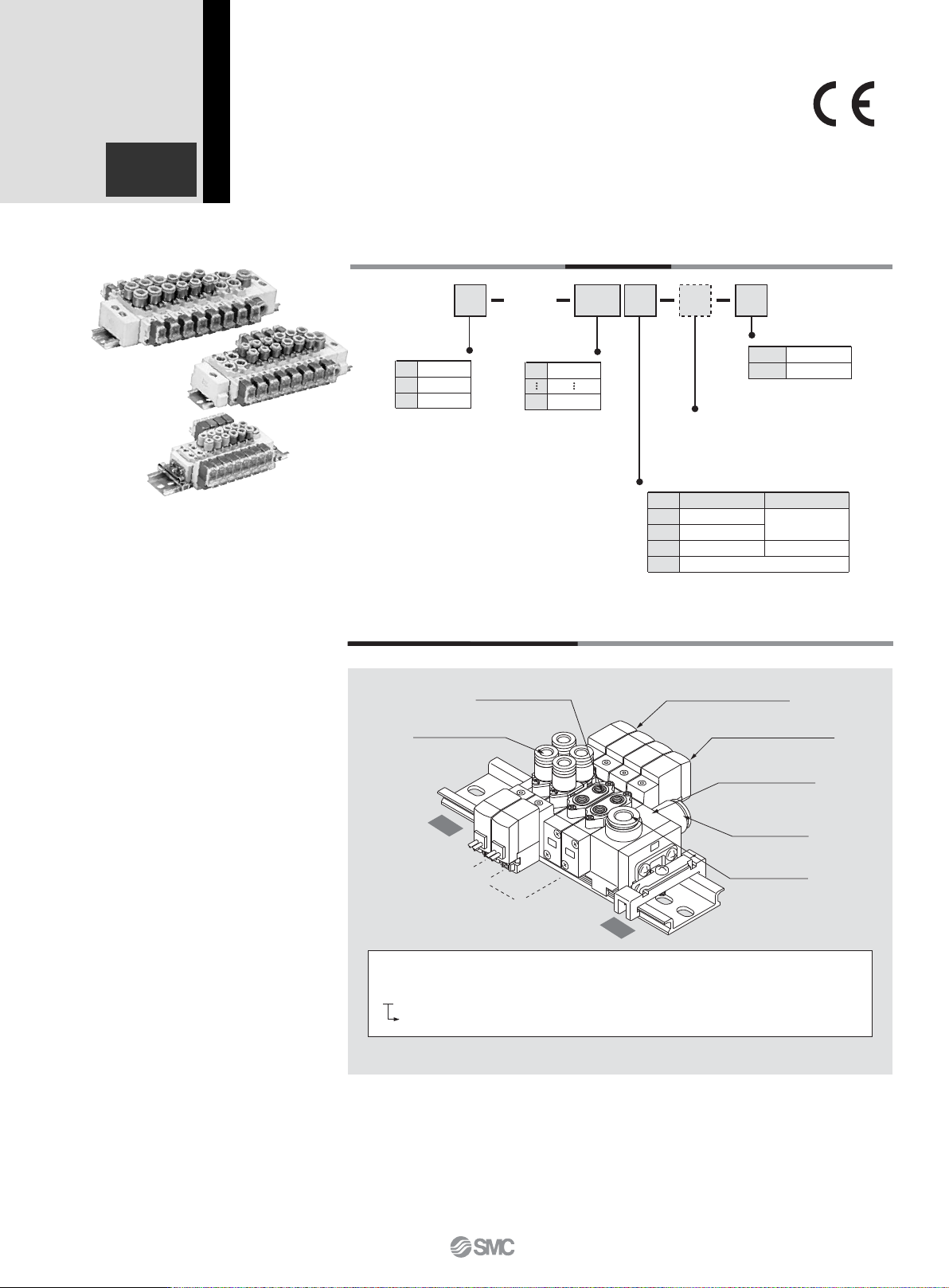

型号表示方法
系列
可选项
需要比指定位数更长的DIN导轨的场
合，应给出它的位数(最多为20位)。
SS5Y 3 60 05 D
集装位数
2位
20位
02
20
给排气块组件的安装位置
U
D
B
※
M
记号
安装位置
U侧
D侧
两侧
适合位数
2~10位
2~20位
集装组件的表示方法(布置例)
表示例
P口
C8: ø8快换接头
R口
C8: ø8快换接头
集装板(4位)
SS5Y3-60-04U(-Q)
单电控阀(DC24V)
SY3160-5G-M5(-Q)(2个)
双电控阀(DC24V)
SY3260-5G-C6(-Q)(2个)
气缸通口接管口径
M5: M5×0.8
气缸通口接管口径
C6: ø6快换接头
※特殊规格的场合，在集装说明书上说明。
U侧
D侧
SY3000
SY5000
SY7000
3
5
7
P
1
2
n
位数
R
+
–
+
–
※ 仅DC。
—
无记号
Q CE对应品
CE对应
特殊规格
SS5Y3-60-04U
...........................
1个(60型4位集装式型号)
SY3260-5G-C6
...........................
2个(双电控阀型号)
＊
SY3160-5G-M5
..........................
2个(单电控阀型号)
＊
＊号是组装记号。 ＊号应放在集装的电磁阀等的型号的前面。
请在集装底板型号的下方，顺序并记图示从第1位起的所装阀及可选项的型号。
排列复杂的场合，应在集装说明书中说明。
69
60
型
SY3000
.
5000
.
7000
系列
注1) 多个阀同时动作的场合，使用「— 位数 B (给排气块两侧)」。两侧P口加压，两侧的R口排气。
注2) DIN导轨质量参见P.76。
型号
适合阀
集装形式
P(SUP)·R(EXH)方式
阀位数
A、B口配管位置
P、R口
A、B口
SS5Y3-60(-Q)
SY3
□
60
C8(ø8快换接头)
M5×0.8
C4(ø4快换接头)
C6(ø6快换接头)
SS5Y5-60(-Q)
SY5
□
60
C10(ø10快换接头)
1/8
C4(ø4快换接头)
C6(ø6快换接头)
C8(ø8快换接头)
组合型DIN导轨安装
共通SUP·共 通 EXH
注1)
2～20位
阀上
W=13n+m+36 W=41.2n+m+77.6
SS5Y7-60(-Q)
SY7
□
60
C12(ø12快换接头)
1/4
C8(ø8快换接头)
C10(ø10快换接头)
W=65.4n+m+128.2
注2)
集装板质量W(g)
(n:给排气块数,m: DIN导轨质量)
型号
流量特性
0.55
0.57
0.68
1.8
1.5
1.8
3.7
3.2
3.7
M5
C4
C6
1/8
C6
C8
1/4
C8
C10
0.29
0.24
0.28
0.24
0.30
0.20
0.25
0.26
0.28
0.14
0.14
0.17
0.44
0.37
0.45
0.96
0.81
0.98
0.72
0.71
0.77
2.1
2.0
2.2
3.8
4.0
4.1
0.24
0.20
0.24
0.17
0.16
0.17
0.19
0.18
0.19
0.18
0.17
0.19
0.47
0.46
0.50
0.94
0.96
1.0
1→4/2(P→A/B) 4/2→5/3(A/B→R)
接管口径
注) 安装在集装底板(5位)上的值。2位阀单个动作的场合。
SS5Y3-60(-Q)
SS5Y5-60(-Q)
SS5Y7-60(-Q)
C8
C10
C12
C[dm
3
/(s·bar)]
bCv
C[dm
3
/(s·bar)]
bCv
1,5/3
(P,R)
4,2
(A,B)
接管口径
集装式规格
流量特性表
70
60
型
直接配管型
SY3000
.
5000
.
7000
系列
无记号:非锁定推压式 E:手动压下回转锁定式
D:旋具压下回转锁定式

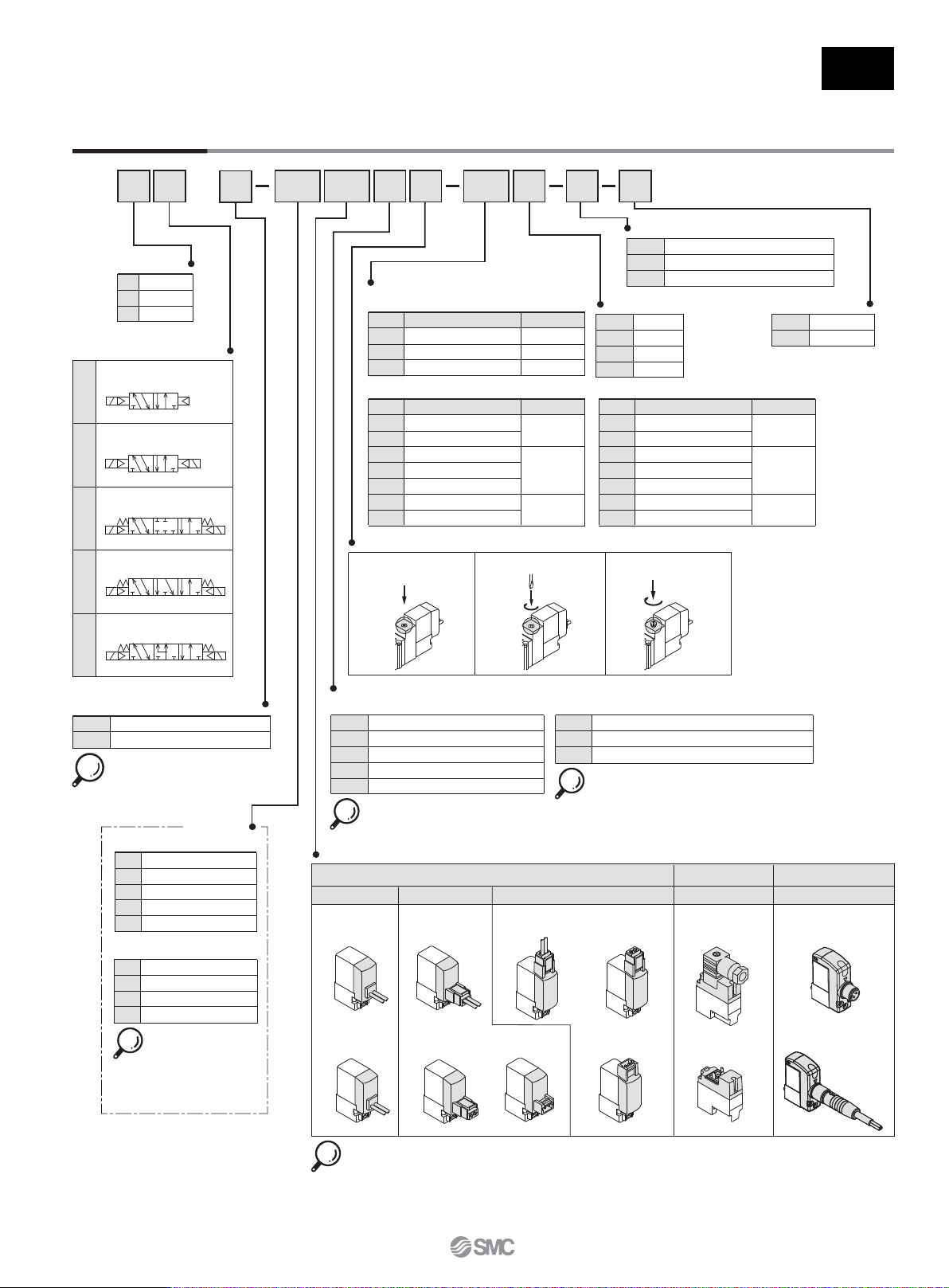

阀型号表示方法
1
2
3
4
5
2位单电控
2位双电控
3位中封式
3位中泄式
3位中压式
机能
A·B通口接管口径
螺纹配管
手动操作方式
额定电压
指示灯·过电压保护回路
导线引出方式
G:导线
长
300mm
DC24V,12V,6V,5V,3V/AC100V,110V,200V,220V
M形插座式L形插座式
DC24V,12V,6V,5V,3V
M8接头式
直接出线式
L:带导线
(长
300mm)
M:带导线
(长
300mm)
MN:不带导线
H:导线
长
600mm
LN:不带导线
WO:无接头电缆
LO:不带插头 MO:不带插头
1
2
3
4
AC100V
AC200V
AC110V[AC115V]
AC220V[AC230V]
5
6
V
S
R
DC24V
DC12V
DC6V
DC5V
DC3V
(
50
/60Hz)
DC规格
AC规格
SY 3 1 60 5 L C6
系列
SY3000
SY5000
SY7000
3
5
7
记号
M5
01
02
接管口径
适合系列
SY3000
SY5000
SY7000
无记号
S
Z
R
U
无指示灯·过电压保护回路
带过电压保护回路
带指示灯·过电压保护回路
带过电压保护回路(无极性式)
带指示灯·过电压保护回路(无极性式)
导线引出方式G,
H,
L,
M,
W的场合
无记号
S
Z
无指示灯·过电压保护回路
带过电压保护回路(无极性式)
带指示灯·过电压保护回路(无极性式)
导线引出方式D,
Y的场合(仅SY5000·7000)
DC24V,12V
AC100V,110V,200V,220V
DIN形插座式
D,Y:带插头
DO,YO:不带插头
(除SY5000
•
7000外)
(A)
4
(B)
2
5
(EA)
3
(EB)
1
(P)
(A)
4
(B)
2
5
(EA)
3
(EB)
1
(P)
(A)
4
(B)
2
5
(EA)
3
(EB)
1
(P)
(A)
4
(B)
2
5
(EA)
3
(EB)
1
(P)
(A)
4
(B)
2
5
(EA)
3
(EB)
1
(P)
快换接头配管(米制尺寸)
记号
C4
C6
C4
C6
C8
C8
C10
适合系列
SY3000
SY5000
SY7000
接管口径
ø4快换接头
ø6快换接头
ø4快换接头
ø6快换接头
ø8快换接头
ø8快换接头
ø10快换接头
快换接头配管(英制尺寸)
记号
N3
N7
N3
N7
N9
N9
N11
适合系列
SY3000
SY5000
SY7000
接管口径
ø5/32"
快换接头
ø1/4"
快换接头
ø5/32"
快换接头
ø1/4"
快换接头
ø5/16"
快换接头
ø5/16"
快换接头
ø3/8"
快换接头
※ AC的场合，用整流器防止过电压的
发生，故无"S"式。
※ 带节电回路的场合仅"Z"式。
※
DOZ、YOZ没有。
※ AC的场合，用整流器防止过电压的发
生，故无"S"式。
-
+
-
+
+-
-
+
-
+
+
-
※ D、Y、DO、YO、W□型上不带节
电回路。
线圈规格
标准
带节电回路<仅DC24V,12V>
无记号
T
※D,Y,DO,YO式的DC
规格仅有24V, 12V。
※ D,Y,DO,YO式仅
SY5000·7000。
※W□式仅DC。
※ LN、MN式带
2个导线插头。
※ 符合DIN43650C标准的DIN形插座式[Y式]也有。
详见后附9。
※ M8接头的接头电缆参见后附12。
※ IEC60947-5-2标准的M8堵头没有。详见P.238。
※ L、M型的插头插线座的导线长度参见后附9。
※ L、M型插座式的带罩插头组件参见后附10。
注) □内记入电缆长度记号，参见后附13，必须记入。
W□:带接头电缆
注)
－
主阀氟橡胶规格(参见P.239)
无记号
X90
X20
直接配管型外部先导式(参见P.239)
订制规格
※ DIN型插座式以外仅
DC规格。
－
无记号
Q
CE对应品
CE对应
M5×0.8
1/8
1/4
Rc
NPT
无记号
N
NPTF
T
F G
螺纹的种类
※ M5除外。
