每月检验
Chapter 5
Fast Flexible Placer
SM481 PLUS Maintenance Handbook
5-5

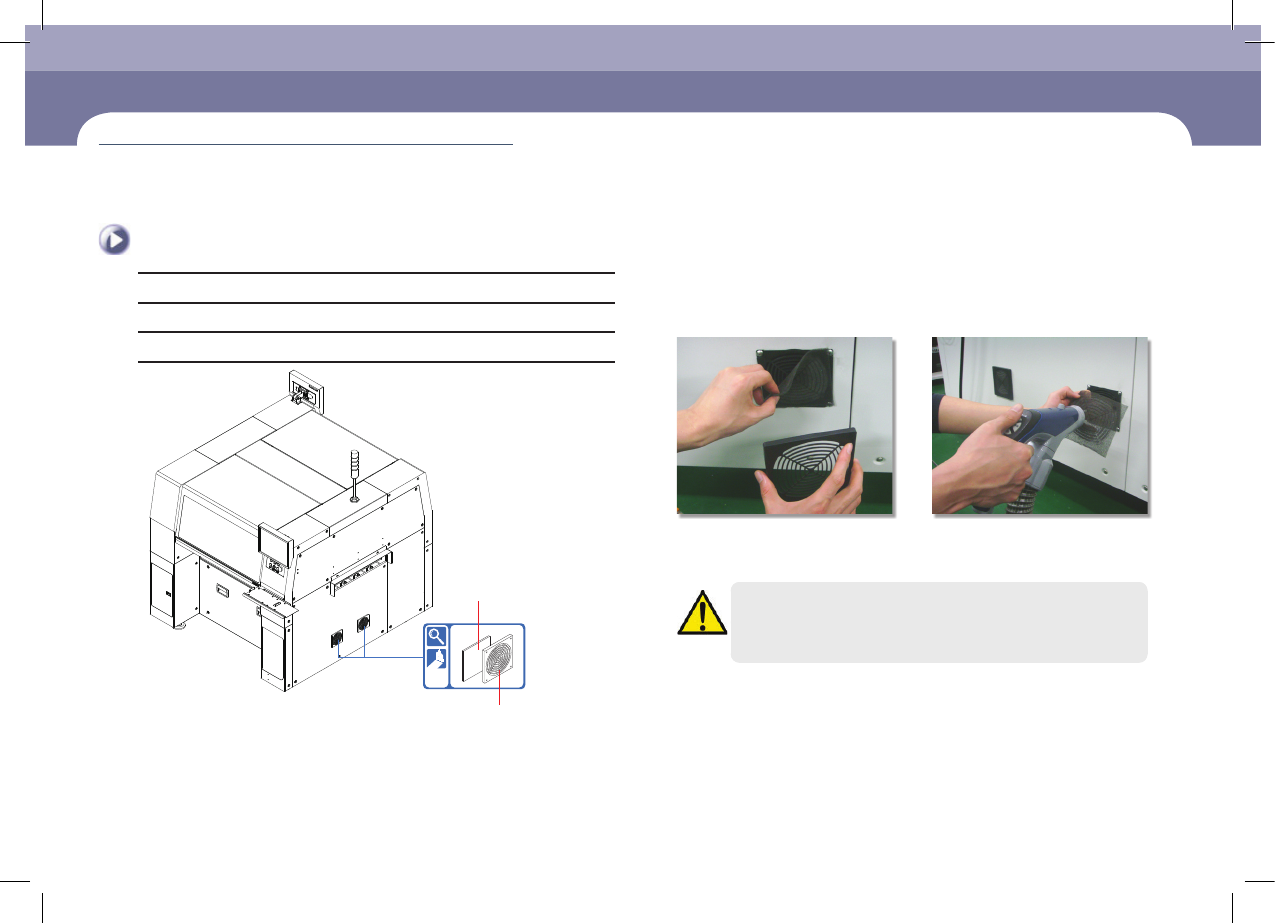

Cover的Cooling Fan Filter更换
Cover
的
Cooling
Fan
Filter
更换
维护工具
真空清扫器
措施
Cooling Fan Filter
Cooling Fan Filter Cover
Step 5. 如下图的顺序拆卸后清扫Filter。( 如 果 Filter破损请更换Fillter)
ㆍ Cooling Fan Cover 分离
ㆍ Cooling Fan Fan Filter 更换
ㆍ 使用真空清扫器清扫Filter
注 意
水洗冷却风扇的过滤器、会引起过滤器硬化、发生损坏。
Step 6. 参考详见"3. 撤销紧急停止" (第1-6页)解除紧急停止后重新进行
作业
(所需时间: 15分 / No. M-4)
每月检验
Chapter 5
Fast Flexible Placer
SM481 PLUS Maintenance Handbook
5-6

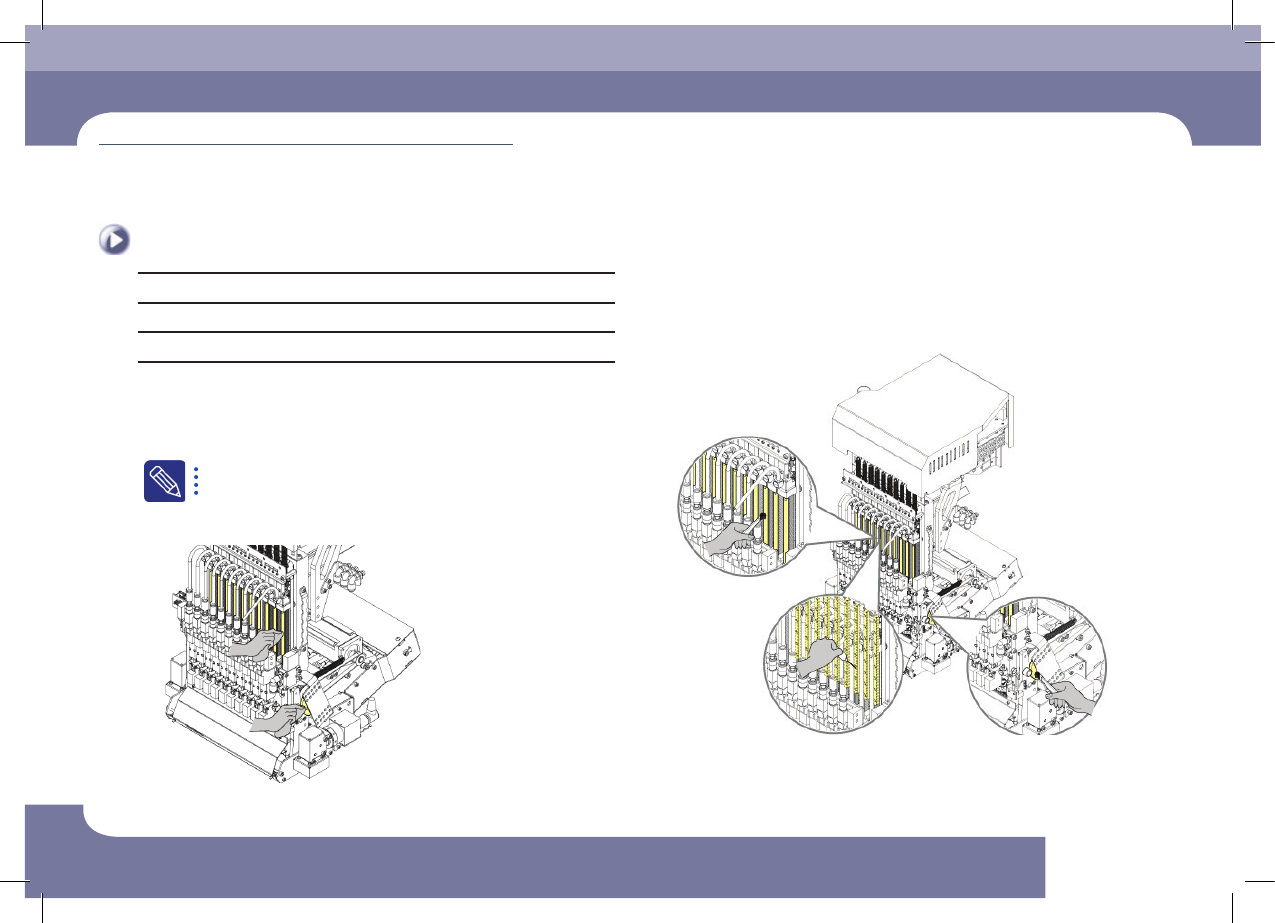

Head Spindle, Mirror CAM 清扫及涂油脂
每月检验
维护工具
超细纤维布块、刷子、注油器、注射器, GREASE GADUS S2 V220-2
措施
Step 1. 参考详见"3. X-Frame 前面移动" ( 第 1 - 3 页 ) 、进 行 X Frame的
正面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 用超细纱布清扫LM guide rail及Ball Spline, Mirror CAM
Step 4. 用注射器在LM guide rail涂Grease和用小brush在Ball Spline及
Mirror CAM涂Grease
Step 5. 参考 详见"3. 撤销紧急停止" (第1- 6页)解除紧急停止后重新进
行作业
Head Spindle, Mirror CAM 清扫及涂油脂
(所需时间: 30分 / No. M-5)
每月检验
Chapter 5
Fast Flexible Placer
SM481 PLUS Maintenance Handbook
5-7

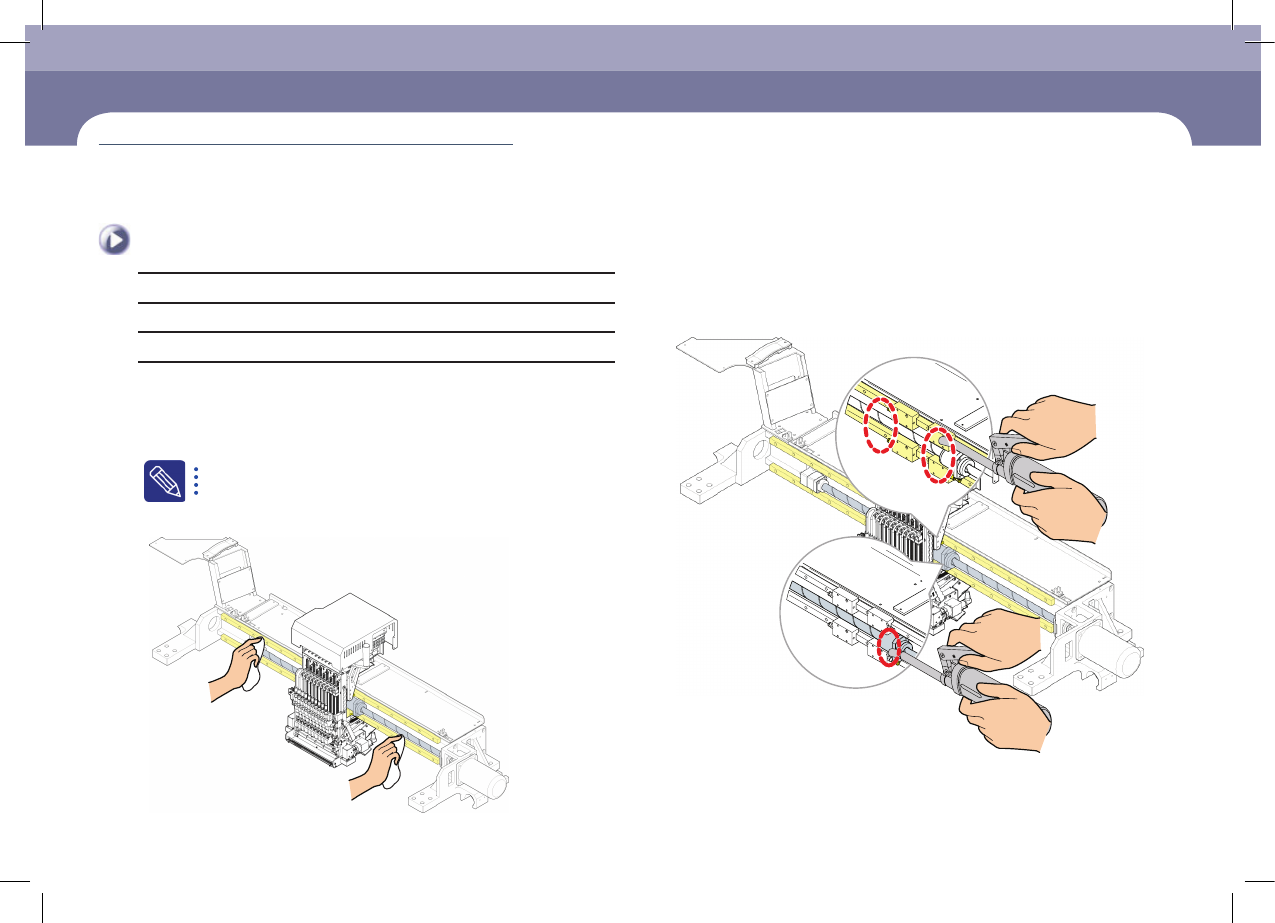

X Frame LM Guide,Ball Screw清扫及注油
维护工具
超细纤维布块、注油器、
(Grease-Gun_Mg70_THK)、
GREASE-GREASE_AFE-CA
措施
Step 1. 参考详见"3. X-Frame 前面移动" ( 第 1 - 3 页 ) 、进 行 X Frame的
正面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 用超细纤维布清扫LM Guide Rail及 Ball Screw
X
Frame
LM
Guide,Ball
Screw
清扫及注油
Step 4. 用Grease 注油器给Grease注油
(所需时间: 60分 / No. M-6)
