每月检验 Chap ter 5 Fas t Fl ex ib le P la cer SM481 PLUS Maintenance Handbook 5-1 0 Y Frame LM Guide清扫及注油 每月检验 Step 4. 用 Grease 注油器 给 Grease 注 油。 A A B B A B Step 5. 使 X Frame 沿 着前后 方 向 往 复 移 动 3 次。 注 意 使用指定的注油器、把指定的润滑脂用指定的…
每月检验
Chapter 5
Fast Flexible Placer
SM481 PLUS Maintenance Handbook
5-9

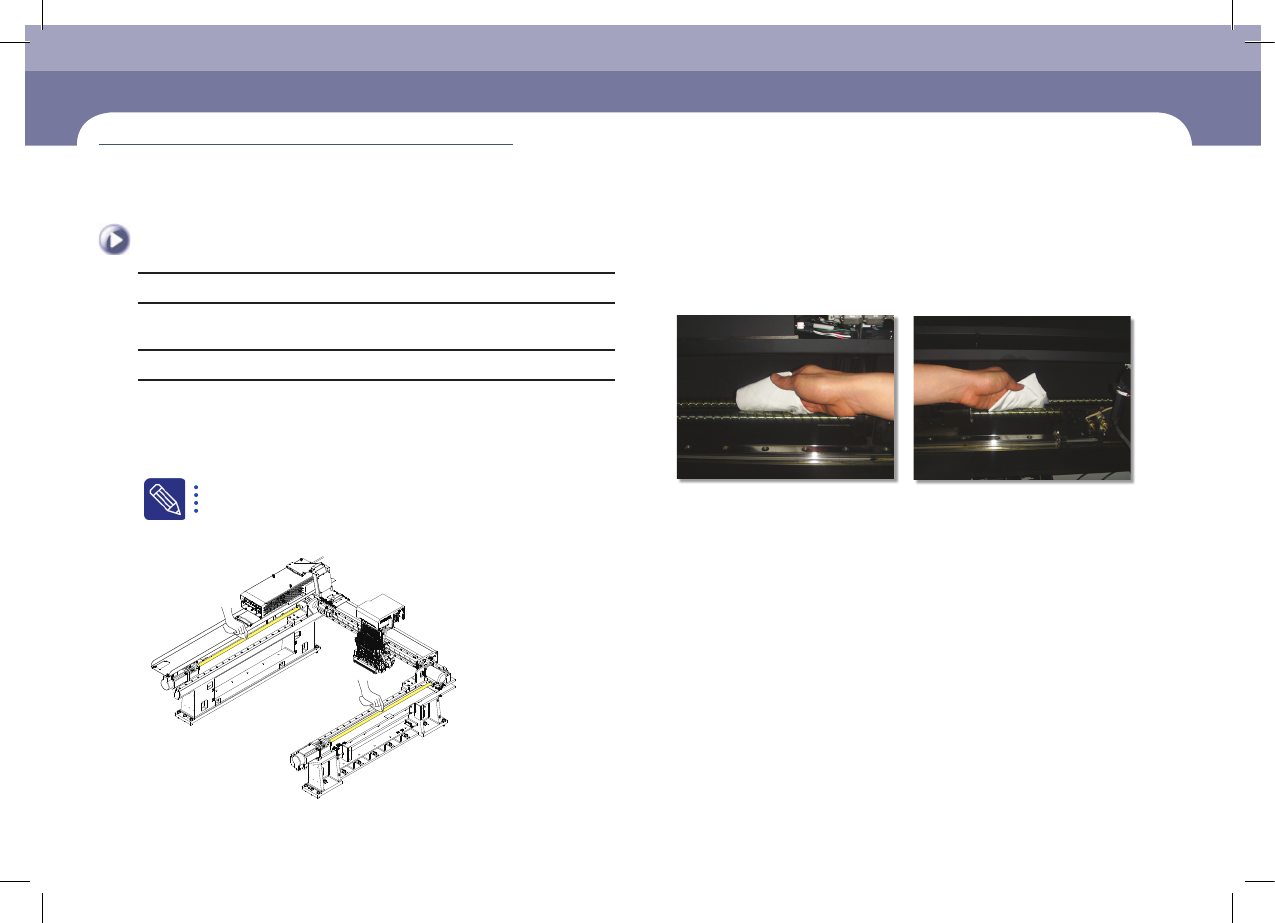

Y Frame LM Guide清扫及注油
维护工具
超细纤维布块、刷子、注油器、(Grease-Gun_Mg70_THK)、GREASE-GREASE_AFE-
CA
措施
Step 1. 参考详见"3. X-Frame 前面移动" ( 第 1 - 3 页 ) 、进 行 X Frame的
正面移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 利用超细纤维布块清扫LM Guide Rail
Y
Frame
LM
Guide
清扫及注油
(所需时间: 60分 / No. M-7)
每月检验
Chapter 5
Fast Flexible Placer
SM481 PLUS Maintenance Handbook
5-10
Y Frame LM Guide清扫及注油
每月检验
Step 4. 用Grease 注油器给Grease注油。
A
A
B
B
A
B
Step 5. 使 X Frame沿着前后方向往复移动3次。
注 意
使用指定的注油器、把指定的润滑脂用指定的方法进行注油。
不使用其他方法进行注油。
注 意
设备运行的环境不佳时请随时确认注油状态进行注油。
Step 6. 参考详见"3. 撤销紧急停止" (第1-6页)解除紧急停止后重新进
行作业
每月检验
Chapter 5
Fast Flexible Placer
SM481 PLUS Maintenance Handbook
5-11
Y Frame Ball Screw清扫及注油
维护工具
超细纤维布块、刷子、注油器、(Grease-Gun_Mg70_THK)、GREASE-GREASE_AFE-
CA
措施
Step 1. 参考详见"4. X Frame 后面移动" (第1-4页)使 X Frame向背面
进行移动。
Step 2. 按OP面板的'EMG'按钮停止作业后、依次按'STOP','RESET'按钮。
详细内容请参阅详见"2. 紧急停止" (第1-2页)
Step 3. 利用超细纤维布块清扫Ball Screw
(所需时间: 20分 / No. M-8)
Y
Frame
Ball
Screw
清扫及注油
