第 1 部 基本编 第 3 章 维护
3-7

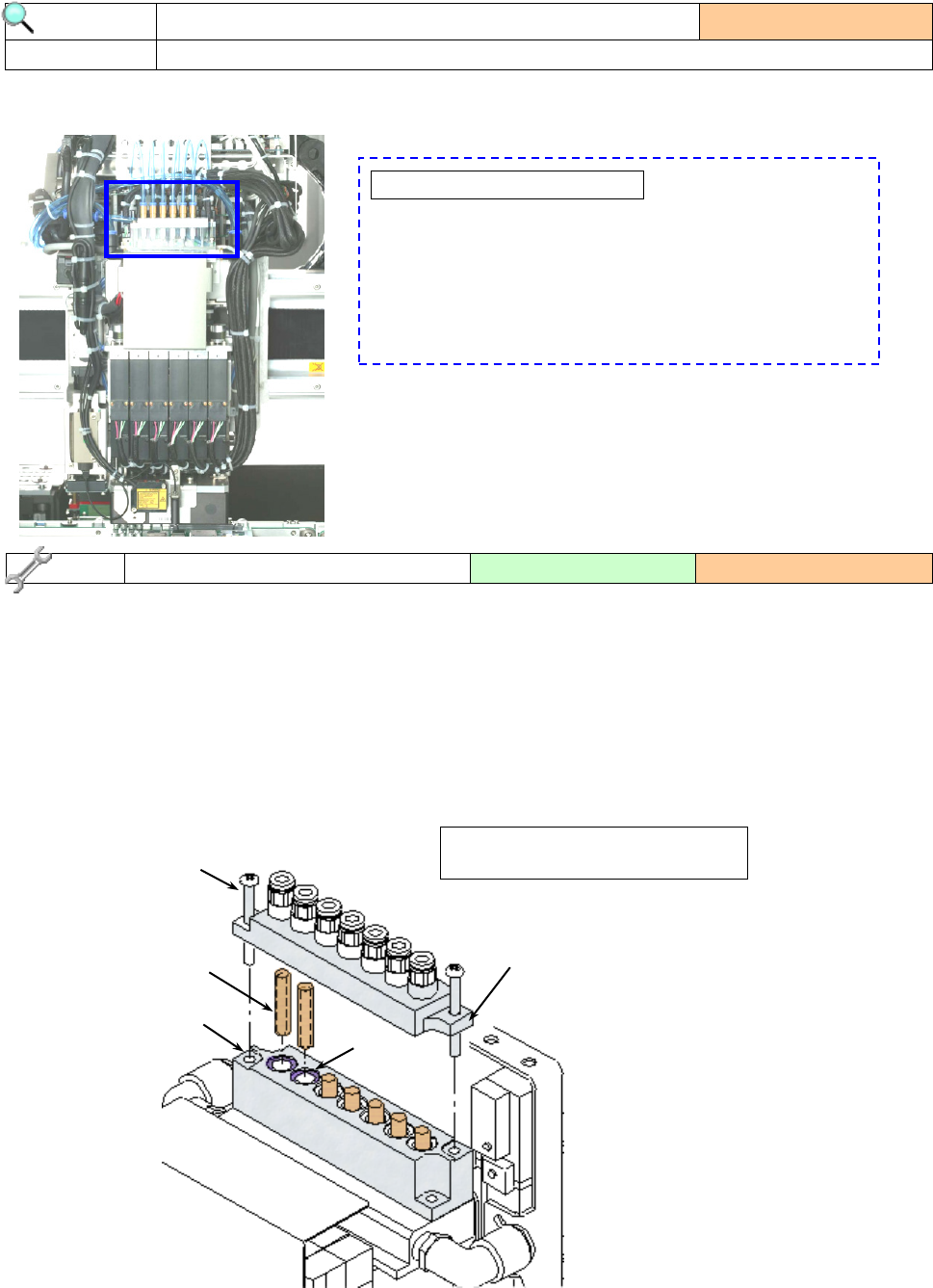

1) 请目检确认贴片头单元正面部过滤器箱内的空气过滤
器没有脏污。
✎检查过滤器脏污的方法✎
在主画面上选择「维护」→「机器自动校准」，再执行
「设置组」→「真空校准」。（参见「11-2-5 真空校准」）
执行结果若有问题，会显示提示，敦促更换。
2) 有脏污时，请更换新过滤器。
1)
把过滤器箱的「固定螺丝②」拧松，取下「过滤器箱 U① 」。
2) 检查「过滤器③」有无脏污。
3)
若有脏污，请把「过滤器箱 L④」中的「过滤器③」更换下来。
4)
把「过滤器③」插入「过滤器箱 L④」，差到底，用「固定螺丝②」固定好。
(安装扭矩:0.7N、m)
此时，请确认
「O 环 F2⑤」是否正好套进「过滤器箱 L④」的沟里。
检查项目
3-2-5 空气过滤器（LNC60、IC 头共通）
实施频度 ：每月
检查内容 检查空气过滤器脏污
更换 更换新的空气过滤器 使用工具 ：六角扳手 更换标准： 6 个月
③
④
②
⑤
过滤器③ 货号：40046646
①
第 1 部 基本编 第 3 章 维护
3-8

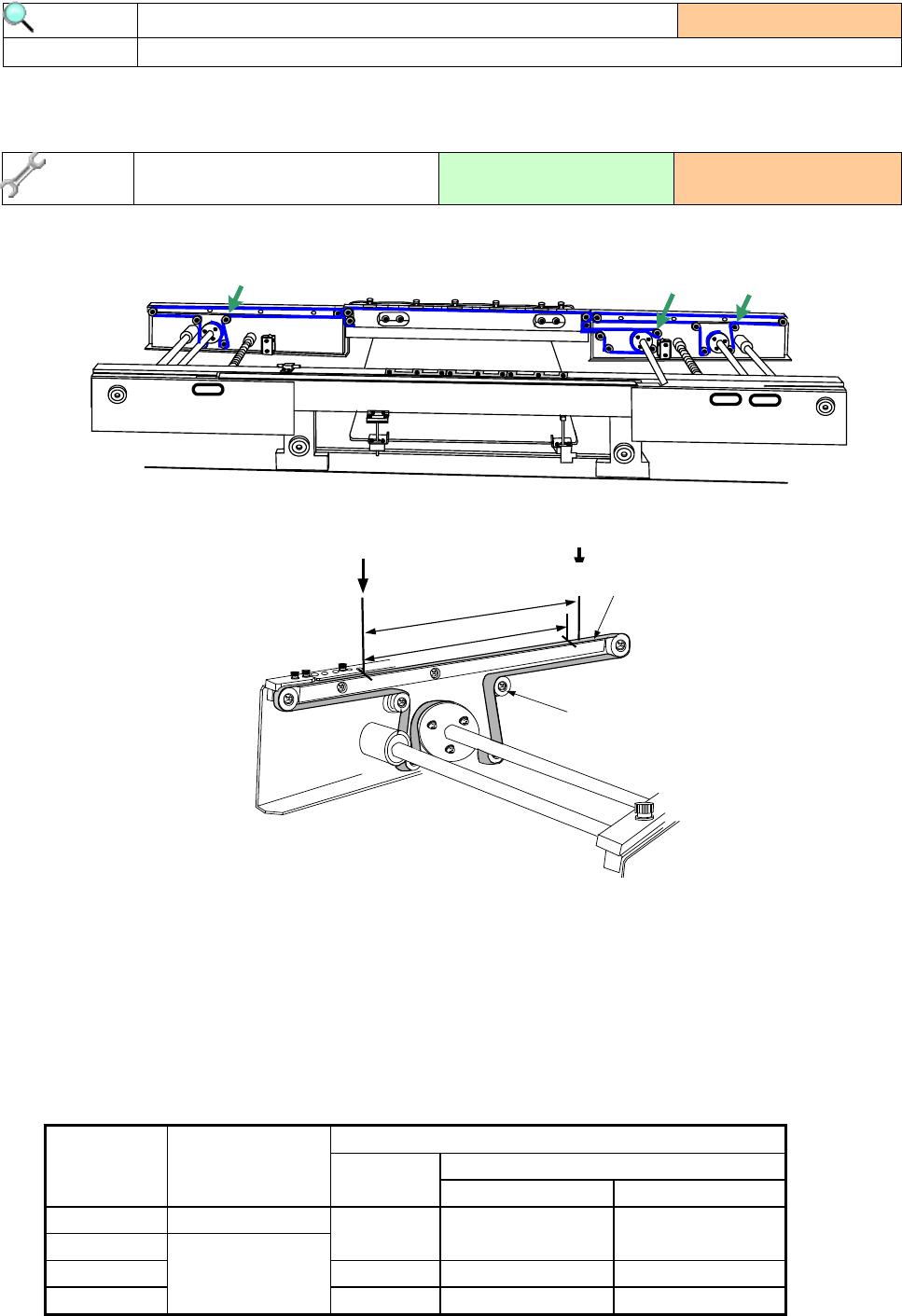

1) 请检查传送带有无明显的磨损、破损、松弛。
2) 有磨损、破损等时，请更换新的传送带。
1)把安装在 A 部位长孔中的“传送滑轮(前后 2 处)”松开，放松传送带的张力。
A
A
A
2) 请从传送滑轮上拆下传送带，进行更换。
A
B
200mm
201mm
搬送ベルト
3) 请调整传送带的张力。
① 在传送带处于松弛状态时(在传送带上没有张力的状态)，用“油性笔”在传送带上平坦部分“B”
间距200mm处做2处标记。
② 按照与1)相反的步骤，转动“A部”的“传送滑轮”，撑紧传送带张力，在2处标记的间距达到
201mm的位置时拧紧传送滑轮。
③ 安装完毕后，执行「手动控制」数分钟，检查有无异常声音、脱落等问题。
④ 1周以后再检查1次张力。
〈传送带货号〉
基板尺寸 中心用
IN、OUT 用
标准
选项
传送延长 150mm 传送延长 250mm
M 40000864
40000863 40011058 40011065
L
40001070
L-Wide 40000790 － －
E 40001860 40075461 40075460
检查项目
3-2-6 传送带
实施频度 ：每周
检查内容 检查传送带的磨损、破损、松弛
更换
更换传送带
使用工具：
螺丝刀、扳钳
更换标准 ： 1 年
传送带
第 1 部 基本编 第 3 章 维护
3-9

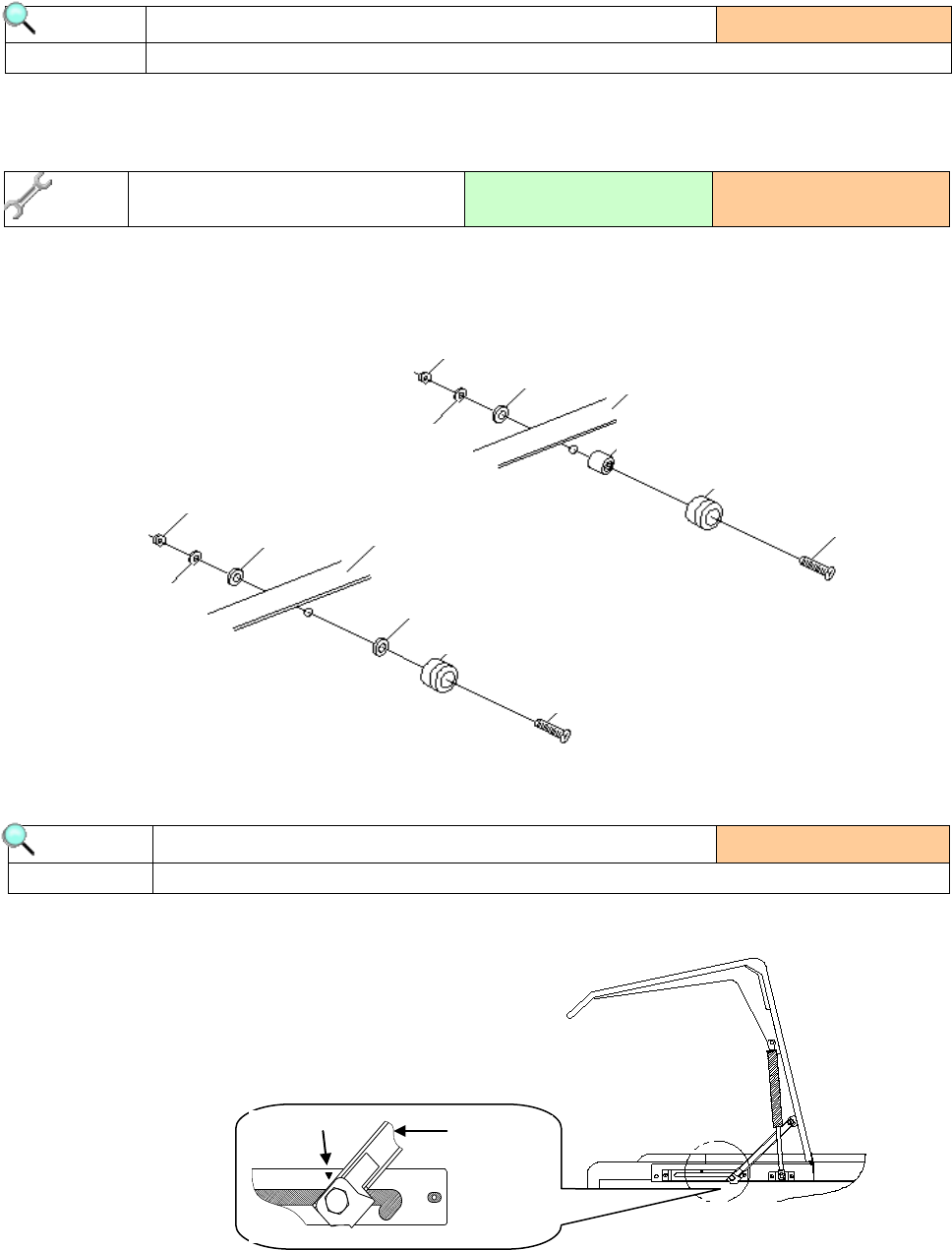

1) 用手动控制模式开动传送马达，检查滑轮旋转是否顺畅。
2) 若旋转不顺畅、或不旋转时，请更换滑轮。
1) 传送滑轮安装在前后轨道板上。
请松开固定螺丝，更换传送滑轮。
2) 更换后，请调整传送带的张力。
检查项目
3-2-7 传送滑轮
实施频度 ： 每周
检查内容 检查传送滑轮的动作
更换
更换传送滑轮
使用工具：
螺丝刀、扳钳
更换标准 ：
旋转不良时
检查项目
3-2-8 气弹簧
实施频度 ：每周
检查内容 检查气弹簧的状态
レールプレート
プーリスペーサ
搬送プー
取付ねじ
平座金
六角ナット
ばね座
レールプレート
平座金
搬送プーリ
取付ねじ
平座金
六角ナット
ばね座
轨道板
垫片
弹簧垫圈
六角螺母
滑轮隔离圈
传送滑轮
六角螺母
垫片
轨道板
垫片
传送滑轮
固定螺丝
固定螺丝
弹簧垫圈
安全盖
安全盖不能保持一定角度时，请更换气弹
簧。
更换气弹簧，是在盖子转轴导轨的▼标记
被盖子转轴遮住的位置不能把盖子支撑
住时进行更换。
气弹簧
▼标记
盖子转轴
