第 2 部 功能详细篇 第 12 章 选项组件 12 - 64 12-12-7 镀锡校正设置流程 ① 从生产程 序贴片坐标中选择 2 个或 3 个镀锡识别点的位 置。 * 位置，尽量选 择在围绕贴片范围的 外侧，避免 3 点直 线排列。 * 丝网印刷等明 亮度与镀锡相近的不 要邻接在一起。 * 建议把识别的 贴片点设置在最下层 。 ② 把焊 锡识别用的区域 基准标记数据 的标记类型，改为 “焊锡” 。 ③ 把上述① 选择的贴片坐标，输入…
第 2 部 功能详细篇 第 12 章 选项组件
12-63
12-12-5 设置镀锡示教初始值
设置镀锡示教参数初始值。
各装置都可设置“镀锡用 2
值化阈值”、“位置偏移阈值”、“面积检查阈值”、“垂直照明”、“镀锡照明”
“对比度图案”等镀锡示教初始值。
选择“默认值”按钮，可把所有设置值恢复为出厂时的初始值。
12-12-6 手动控制
可通过手动控制的“Head 设备控制”－“镀锡照明控制”，操作本项功能各项照明的打开 / 关闭。

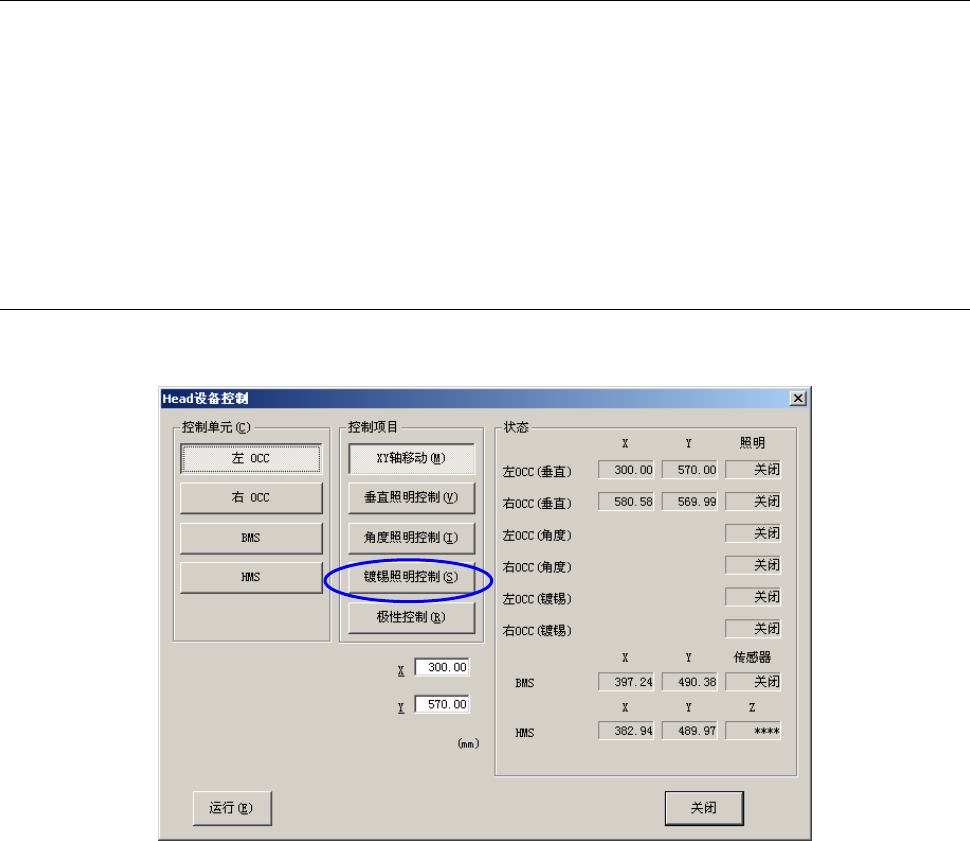

图 12-12-6-1 手动控制的 Head 设备控制画面
第 2 部 功能详细篇 第 12 章 选项组件
12-64
12-12-7 镀锡校正设置流程
① 从生产程序贴片坐标中选择 2 个或 3 个镀锡识别点的位
置。
* 位置，尽量选择在围绕贴片范围的外侧，避免 3 点直
线排列。
* 丝网印刷等明亮度与镀锡相近的不要邻接在一起。
* 建议把识别的贴片点设置在最下层。
② 把焊锡识别用的区域基准标记数据的标记类型，改为
“焊锡”。
③ 把上述①选择的贴片坐标，输入到标记坐标。
④ 进行各个标记的示教
⑤ 使用调整功能后识别仍不稳定时，请另设置坐标，得到
识别稳定的位置后注册下来。
⑥ 设置针对镀锡印刷偏移校正贴片点进行区域基准标记
校正。

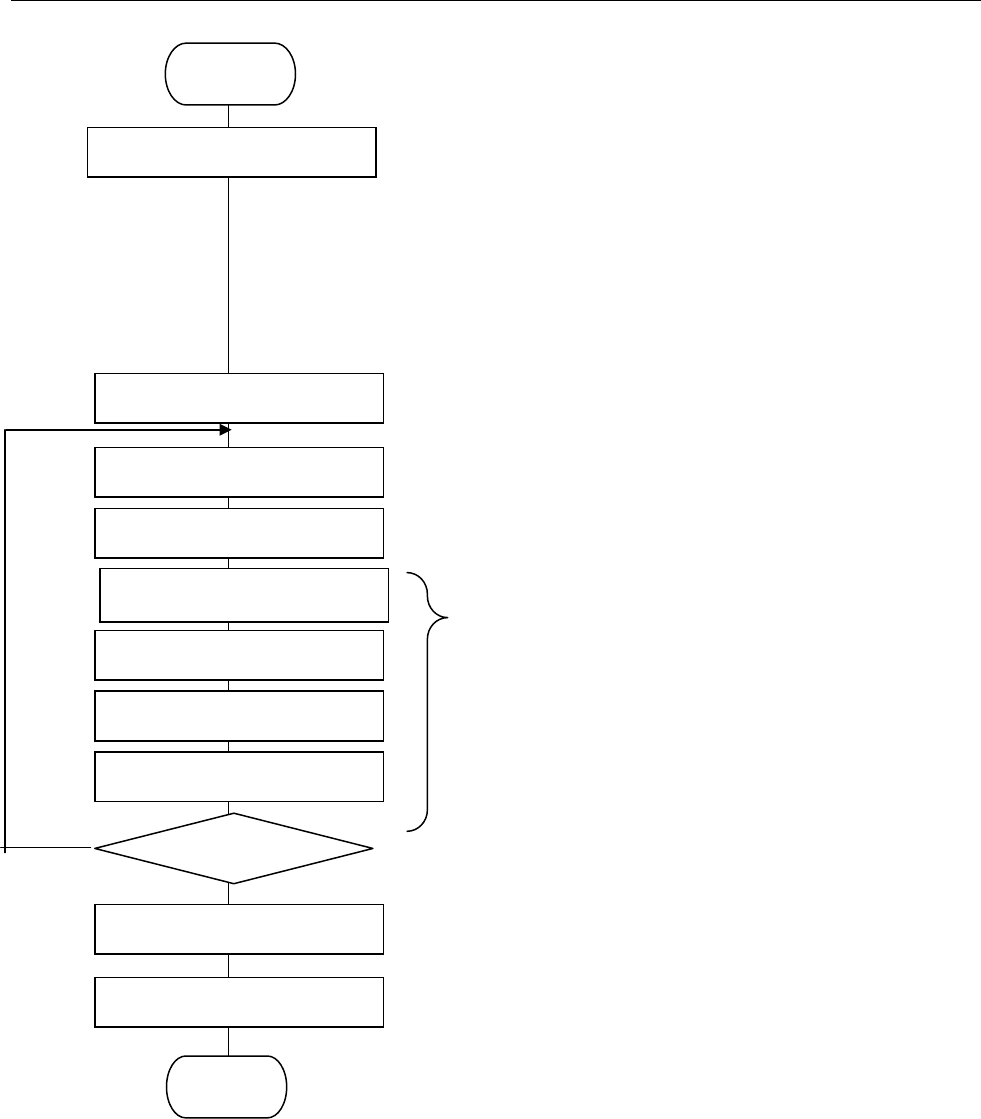

图 12-12-7-1 设置镀锡校正的流程
退出
开始
2 值化阈值示教
输入识别坐标
把标记种类设置为“镀锡”
照明示教
在贴片点设置标记补偿
镀锡外形示教
设置检测阈值
选择识别点
OK
识别结果？
NO
注册标记
按下
HOD
的摄像机按钮
第 2 部 功能详细篇 第 12 章 选项组件
12-65
12-12-8 编辑程序
12-12-8-1 设置镀锡标记
把光标对准区域基准标记数据的标记类型，点击鼠标右键选择标记类型。详细的标记类型参见
表 12-12-8-1-1。镀锡印刷识别的区域基准标记的设置数量，连同通常的标记总共最多为 50 组。1
组镀锡印刷位置，最多只能注册 3 处。镀锡识别标记的注册 ID 默认值为[S001]，可依次注册。该
ID 注册后可以修改。编制生产程序时，已经贴装了元件的位置上不能注册镀锡识别标记。因此，
镀锡标记只能设置在最后层。

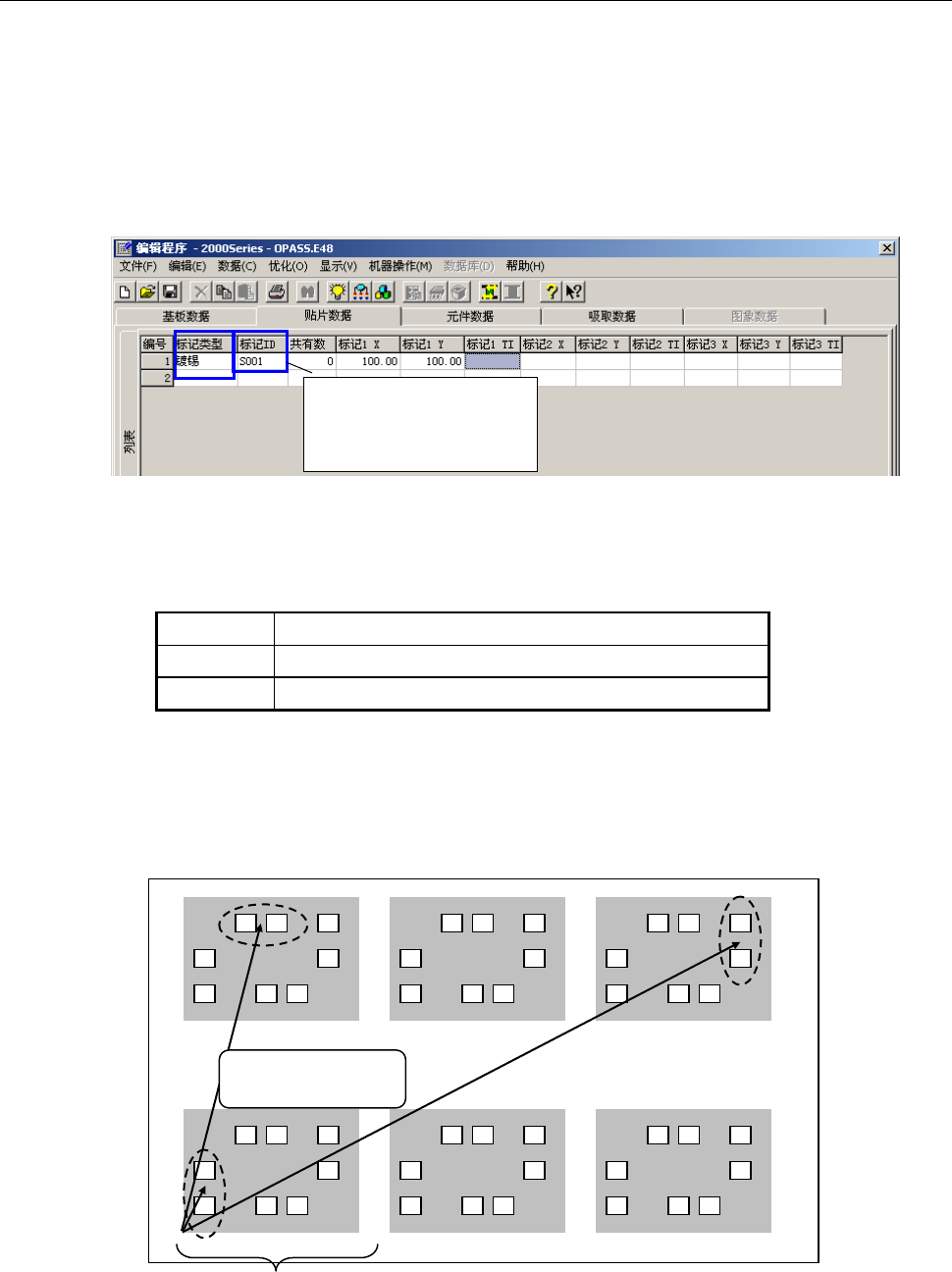

图 12-12-8-1-1 设置标记类型画面
表 12-12-8-1-1 标记类型
标记
原有的区域基准标记 （默认）
镀锡
以电路为单位的镀锡标记
展开镀锡
基准电路坐标上的镀锡标记 （多面电路板时）
[展开镀锡] 是指在多面电路基板上选择基板上的 1 组识别镀锡印刷，进行校正。[展开镀
锡] 指的是，把基准电路上位移的坐标注册下来，用 1 组镀锡印刷识别结果对多面电路板的全
部电路进行校正。识别坐标，按基准电路坐标值输入。但，在 1 个生产程序上，不能同时进行
[镀锡]标记类型和[展开镀锡] 两种设置。
图 12-12-8-1-2 展开镀锡标记
基准电路
识别坐标，按基准电路
坐标系输入
识别镀锡印刷时，
标记 ID 的第一个字母
默认值自动设置为 S。
