Anlagen für elektronische Baugruppen Edison Drucksystem Unv ergleichliche Durchsatz- und Genauigkeitsw er te auf einer skalierbaren Druckerpla ttform der nächsten Genera tion. Gesch windigkeit , G enauigk eit und Leistun…
Anlagen für elektronische Baugruppen

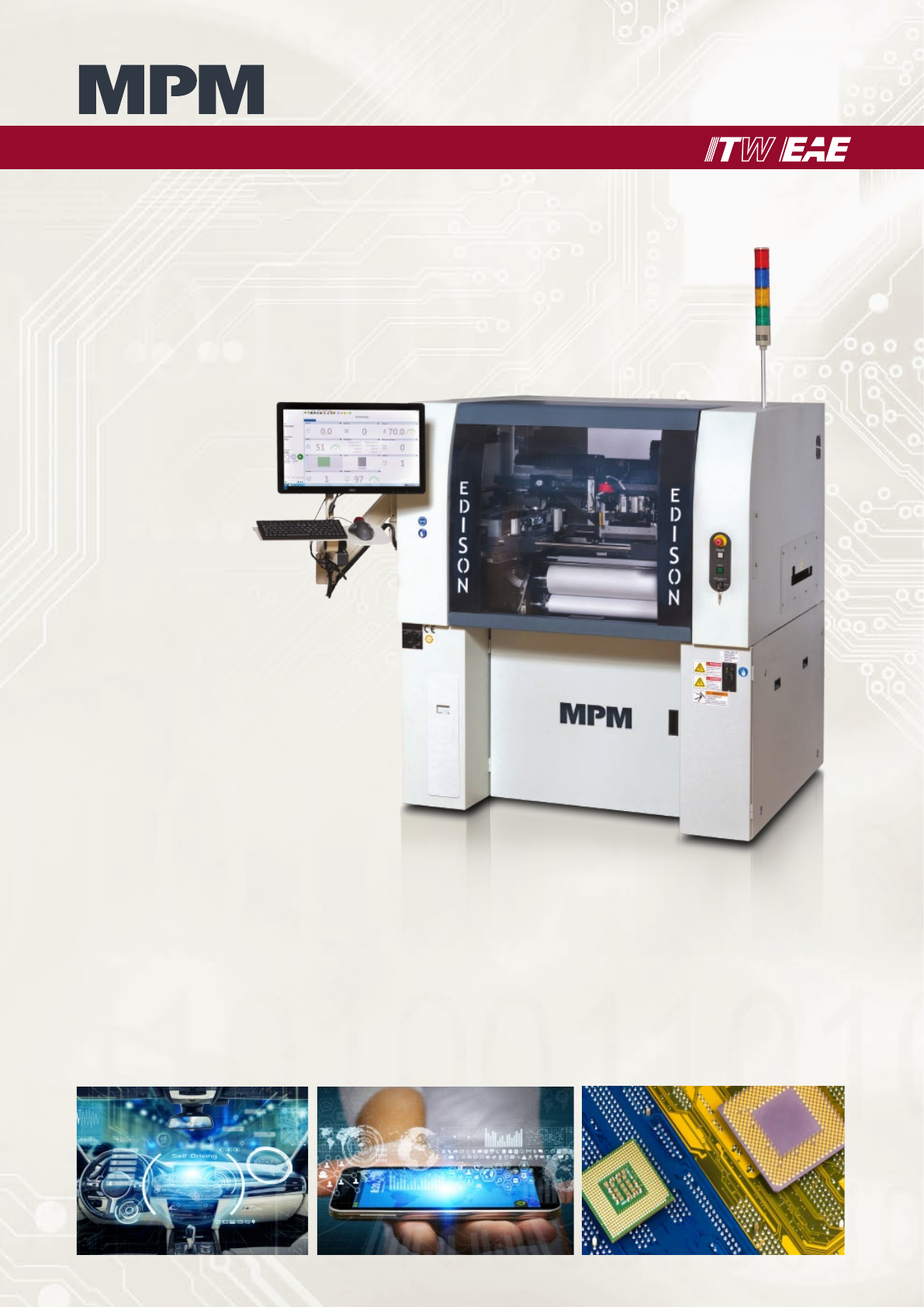

Edison
Drucksystem
Unvergleichliche
Durchsatz- und
Genauigkeitswerte
auf einer
skalierbaren
Druckerplattform der
nächsten Generation.
Geschwindigkeit, Genauigkeit und Leistungsfähigkeit —
höher als bei allen anderen SMT Druckern auf dem Markt.
Höherer Durchsatz für einen besseren Prozess
Das neue Parallelverarbeitungssystem der Edison ist extrem schnell und bietet
daher sehr kurze Zykluszeiten. Damit wird der Durchsatz erhöht, indem die
Gesamtprozessdauer des Druckens einer Leiterplatte reduziert wird. Dadurch
bleibt Zeit übrig für wichtige indirekte Funktionen, die einen großen Einfluss
auf die Druckqualität haben:
• Langsameres Drucken um Variabilität zu reduzieren
• Langsame Schablonenablösung
für optimalen Druckauftrag
• Häufigere Reinigung für höheren Ertrag
• Zeiteinsparung zum Optimieren der
Einstellungen
Unvergleichliche Genauigkeit, Geschwindigkeit
und Leistungsfähigkeit
Der Edison Drucker bietet einen viel höheren Durchsatz als konkurrierende
Drucker – 15s Gesamtdurchsatz, einschließlich Druck- und Reinigungszyklen.
Dafür wurden die Zykluszeiten
der individuellen Teilprozesse
erheblich reduziert, um kumu-
lative Zeiteinsparungen zu
erzielen, wo möglich durch das
Maschinenkonzept.
Und dabei bietet der Drucker unver-
gleichliche Präzision. Er zeichnet sich
durch eine ±8μ Ausrichtegenauigkeit
und ±15μ Nassdruck-
Wiederholgenauigkeit (≥2 Cpk @ 6
Sigma) aus, nachgewiesen mit einem
externen Print Capability Analysis
(PCA) Test. Das bedeutet eine um 25%
bessere Nassdruckgenauigkeit als ver-
gleichbare Systeme.
Die Maschinenfähigkeitsanalyse (MCA) untersucht die Genauigkeit und Stabilität
des Druckers mithilfe einer speziellen Glasplattenfixierung unter Berücksichtigung
der Herstellerspezifikationen. Die MCA garantiert, dass die Maschine innerhalb der
vom Hersteller festgelegten Spezifikationen arbeitet.
Edison
Back-To-Back (BTB) konfigurierbar
BTB ist eine flexible Doppelspurlösung
ohne Verlängerung der Fertigungslinie;
falls erforderlich können identische
Einzelspur-Drucker problemlos in andere
Linien umgruppiert werden. Einsetzbar
in der BTB Konfiguration oder als
Stand-alone-Maschine.
Der Edison Drucker ist
ein innovativer Drucker
mit skalierbarer Software,
Steuerungen und fortschritt-
lichen Technologien. Da die
Edison in jedem Bereich auf
Hochleistung ausgelegt und
mit mehreren patentierten
Funktionen ausgestattet ist,
ist sie das ideale Drucksystem
für die anspruchsvol-
len Anwendungen der
Automobil-, Halbleiter-
und Smart-Device-
Fertigungsmärkte.
Edison bietet herausra-
gende Leistung
• Schnell: Höchster Durchsatz
• Genau: 25% bessere
Nassdruckgenauigkeit
gegenüber anderen führenden
Systemen
• Fine-Pitch-fähig: Bewährte
Druckprozessfähigkeit höher
als 2 Cpk bei 0201 Bauteilen
(metrisch)
Ergonomischer, „begehbarer” Drucker
Das Layout des Drucker ist auf maximale
Zugänglichkeit ausgelegt, vor allem für ein-
fachen Zugang zum Tooling während eines
Produktwechsels. Auch sind alle wartba-
ren Steuerungen im vorderen Bereich der
Maschine angebracht, damit sie einfach zu
erreichen sind.
Intueri GUI und OpenApps
MPM Intueri ist eine einfache, intuitive
Bedienoberfläche mit einer Vielzahl von
Konfigurationsvariablen. Für maximale
Leistung und Konnektivität wurde es mit
Open Apps kombiniert und bietet damit ein
Portal zu Industry 4.0 Konzepten.

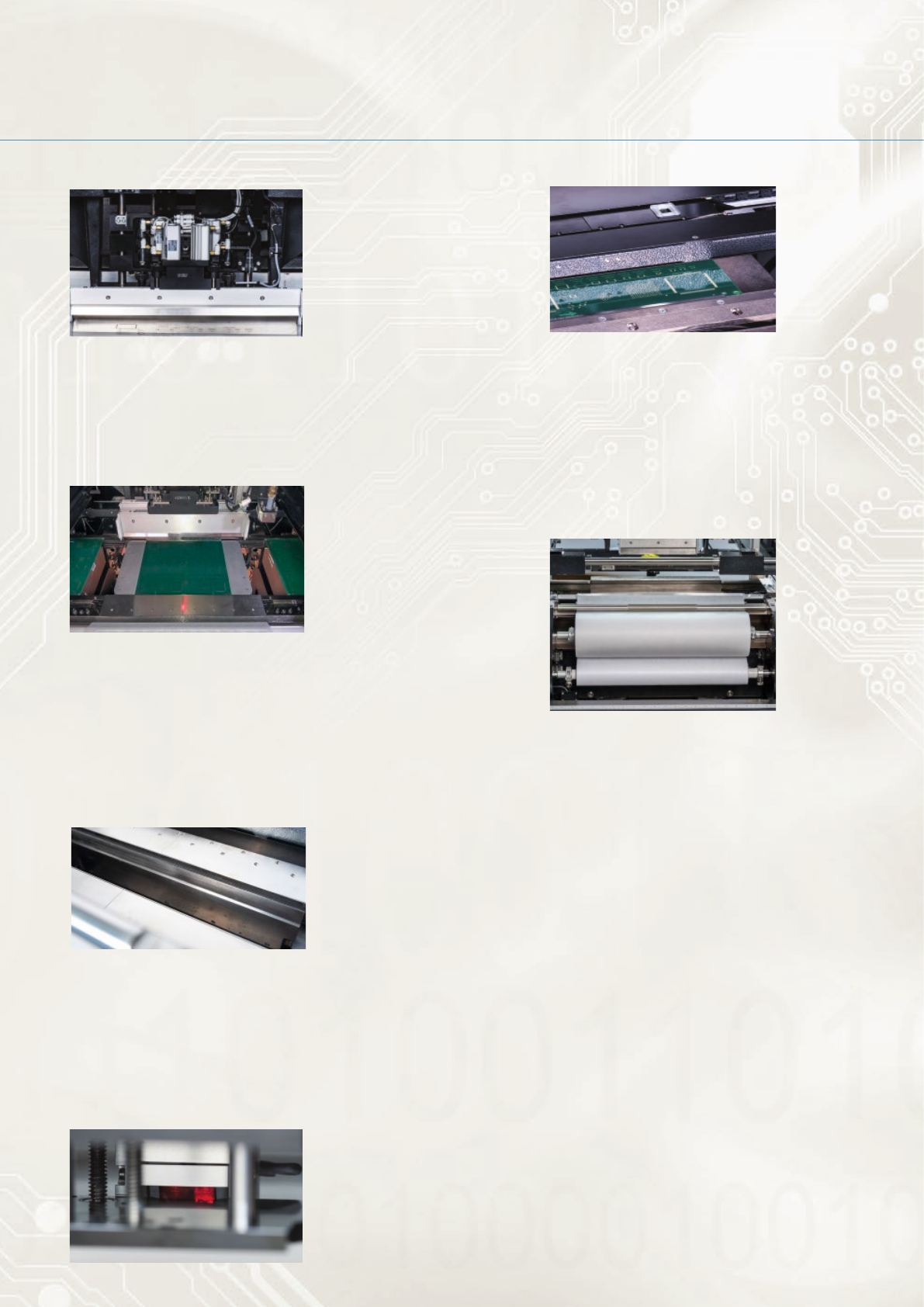

Schnelle Vision-Ausrichtung
mit ultradünner Kamera
Die Gesamtdicke des Portals beträgt nur
39mm, es ist dabei mit einer ‘on the fly’ Power
Over Ethernet Kamera ausgestattet; ein ein-
zelner geteilter CCD Sichtbereich sorgt für
genaue, simultane Bilderfassung aufwärts und
abwärts; Sichtfeld 9,0 x 6,0 mm.
Ultraschnelle, hocheffiziente Reinigung
Eine besonders große 65 m-Papierrolle ermög-
licht 10.000 Drucke ohne Wechsel. Patentierte
Papierspannung ermöglicht eine effekti-
vere Reinigung und separate Reinigungs-
und Druckzonen verhindern gegenseitige
Verunreinigung.
Fortschrittlicher Druckkopf
Die einachsige Closed-loop-
Steuerung der Doppelrakel
verhindert Abweichungen
zwischen vorne und hinten;
eine einzelne Ladezelle sorgt
für die Rakelkraft und ein spe-
zieller Algorithmus kalibriert
für Linearitätsabweichungen und hält den voreingestellten Druck
über die gesamte LP hinweg aufrecht.
Besondere Merkmale für optimale
Leistung und Wertstellung
Edison
NEU LP-Bereitstellung
Drei Leiterplatten gleichzeitig in der Maschine, kürzerer Abstand
auf dem Eingangstransport,
indem eine neue LP bereits
während des Druckens
einer anderen LP gela-
den wird, was zu kürzeren
Transferzeiten und verbesser-
ten Zykluszeiten führt.
NEU EdgeLoc™ II Leiterplattenklemmung
EdgeLoc II fixiert die LP mit einem Seitenklemmverfahren, was die
Klemmung von oben überflüssig macht. Das führt zu optimaler
Abdichtung und konstanteren Auftragsvolumina beim Drucken
von Kante zu Kante. EdgeLoc II hat stabile Klemmen, die die LP ent-
lang der oberen Kante fixieren, um ihre Planheit sicherzu-stellen,
und aus dem Weg gefahren
werden, sobald die LP von
der Seiten-klemmung sicher
fixiert ist. Über die Software
kann einfach von Seiten-
zu Oberseitenklemmung
gewechselt werden.
NEU Überwachung der Lötpastendicke
Die Überwachung der Lötpastendicke ist darauf ausgelegt,
Defekte durch unzureichenden oder exzessiven Pastenauftrag
auf der Schablone zu vermeiden. Sie kombiniert fortschrittli-
che Software und Sensortechnologie, um den Pastenstrang auf
Unregelmäßigkeiten zu prü-
fen. Es ist eine kontaktfreie
Lösung, mit der bei Bedarf
automatisch mehr Paste auf
die Schablone aufgetragen
werden kann, wenn das erfor-
derlich wird.
