- 99 - 50. PWB CONVEYOR COMPONENTS(2) 基板搬送関係（２） B D C 42 40 22 21 19 43 41 20 65 24 25 3 4 32 26 68 29 30 28 29 30 28 29 30 28 33 64 31 1 39 31 32 33 29 30 28 35 36 38 26 34 9 9 12 13 11 68 12 13 11 5 66 14 15 16 12 13 1…
- 98 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-10209 CONVEYOR RAIL F ASM L
コンベアレールＦ組Ｌ
1
2
#01
401-10195 CONVEYOR RAIL F ASM M
コンベアレールＦ組Ｍ
1
3
#02
400-00994 BASE BAR ASM(L)
ベースバー組（Ｌ）
(1)
4
#01
401-10197 BASE BAR ASM M
ベースバー組Ｍ
(1)
5 400-01038 BASE BAR R(L)
ベースバーＲ（Ｌ）
(1)
6 400-01039 BASE BAR F(L)
ベースバーＦ（Ｌ）
(1)
7
#02
400-70087 BASE BAR S(L)
ベースバーＳ（Ｌ）
(2)
8
#01
401-10094 BASE BAR S M
ベースバーＳ Ｍ
(2)
9
#02
400-00996 BASE BAR SS(L)
ベースバーＳＳ（Ｌ）
(2)
10
#01
401-10095 BASE BAR SS M
ベースバーＳＳ Ｍ
(2)
11 SL-6084092-TN BOLT
座金付き六角穴ボルト
(8)
12 SL-6063592-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝３５
(8)
13
#02
HX-0029400-00 FIXED BASE
固定ベース
(13)
14
#01
HX-0029400-00 FIXED BASE
固定ベース
(7)
15
#02
HX-0034400-00 HARNESS PARTS
束線パーツ
(2)
16
#02
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(15)
17
#01
SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(7)
18 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
19 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
20 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
21
#02
401-14263 CONVEYOR RAIL FC ASM L
コンベアレールＦＣ組Ｌ
(1)
22
#01
401-10200 CONVEYOR RAIL FC ASM
コンベアレールＦＣ組
(1)
23 400-01043 RAIL GUID F(L)
レールガイドＦ（Ｌ）
(1)
24 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(2)
25
#02
401-10104 CONVEYOR RAIL FC
コンベアレールＦＣ
(1)
26
#01
401-13945 CONVEYOR RAIL FC M
コンベアレールＦＣ Ｍ
(1)
27 401-22128 PWB_GUIDE_PLATE_F_EPV
ＰＷＢガイドプレートＦ＿ＥＰＶ
(4)
28
#01
401-22128 PWB_GUIDE_PLATE_F_EPV
ＰＷＢガイドプレートＦ＿ＥＰＶ
(2)
29
#01
401-22129 PWB_GUIDE_PLATE_RA_EPV
ＰＷＢガイドプレートＲＡ＿ＥＰＶ
(4)
30
#02
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(12)
31
#01
SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(10)
32 400-00812 RAIL GUIDE SHAFT
レールガイドシャフト
(2)
33 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
34 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(4)
35 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(4)
36 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(4)
37 E4105-729-0A0 SHAFT SUPPORT B ASM.
シャフトサポート組
(2)
38
#01
401-14733 SENSOR GUARD
センサガード
(1)
39
#01
SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
40 SL-6041092-TN SCREW
座金付き六角穴ボルト
(8)
41
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
42 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
43 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
44 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
45 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
46 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
(2)
47 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
- 99 -

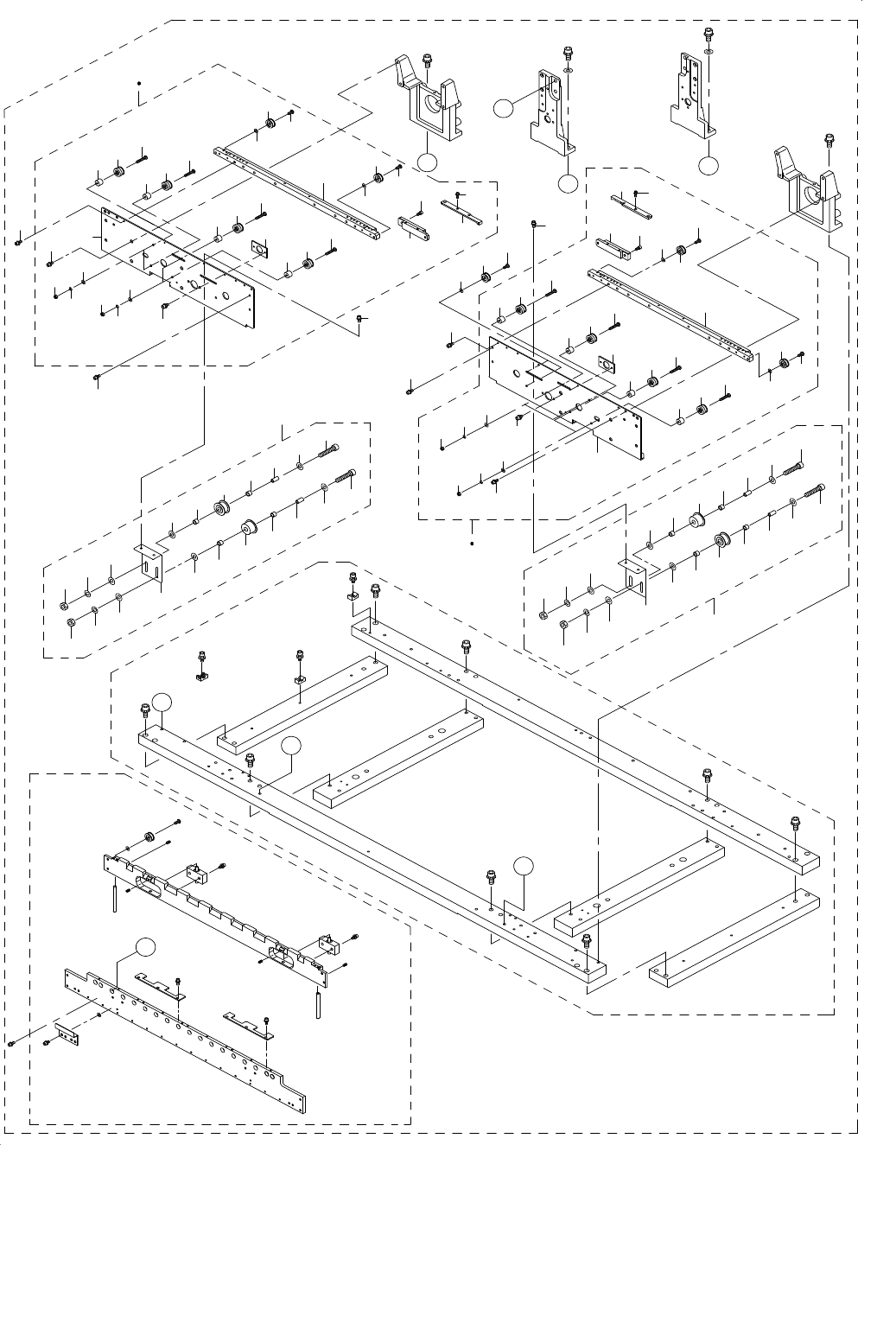

50.PWB CONVEYOR COMPONENTS(2)
基板搬送関係（２）
B
D
C
42
40
22
21
19
43
41
20
65
24
25
3
4
32
26
68
29
30
28
29
30
28
29
30
28
33
64
31
1
39
31
32
33
29
30
28
35
36
38
26
34
9
9
12
13
11
68
12
13
11
5
66
14
15
16
12
13
11
14
15
16
7
6
12
13
11
18
17
67
D
C
B
A
44
54
48
52
57
55
56
46
55
63
58
55
56
55
57
57
49
49
51
47
57
62
61
61
48
60
59
57
60
59
57
47
49
45
49
53
50
51
47
47
49
52
49
50
A
8
10
8
10
23
2
37
27
27
37
- 100 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L Ｌ 仕様
*INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
2 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
2
3
#02
401-14261 RAIL PLATE FL ASM L
レールプレートＦＬ組Ｌ
1
4
#01
401-10198 RAIL PLATE FL ASM
レールプレートＦＬ組
1
5 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
6 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
7 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
8 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
10 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
11 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(4)
12 E2055-721-000 PULLEY SPACER
プーリスペーサ
(4)
13 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(4)
14 WP-0430801-SC WASHER M4
平座金 Ｍ４
(4)
15 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(4)
16 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(4)
17 400-00828 CONVEYOR RAIL
コンベアレール
(1)
18 400-01048 RAIL PLATE FL(L)
レールプレートＦＬ（Ｌ）
(1)
19
#01
401-13947 CONVEYOR RAIL M
コンベアレールＭ
(1)
20
#01
SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
21
#01
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(3)
22
#01
401-13949 PWB GUIDE M B
ＰＷＢガイドＭ Ｂ
(1)
23 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
2
24
#02
401-14262 RAIL PLATE FR ASM L
レールプレートＦＲ組Ｌ
1
25
#01
401-10199 RAIL PLATE FR ASM
レールプレートＦＲ組
1
26 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
27 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
28 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(6)
29 E2055-721-000 PULLEY SPACER
プーリスペーサ
(6)
30 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(6)
31 WP-0430801-SC WASHER M4
平座金 Ｍ４
(6)
32 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(6)
33 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(6)
34 400-00828 CONVEYOR RAIL
コンベアレール
(1)
35 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
36 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
37 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
38 400-01051 RAIL PLATE FR(L)
レールプレートＦＲ（Ｌ）
(1)
39 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
(4)
40
#01
401-13947 CONVEYOR RAIL M
コンベアレールＭ
(1)
41
#01
SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(1)
42
#01
401-13948 PWB GUIDE M A
ＰＷＢガイドＭ Ａ
(1)
43
#01
SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(3)
44 400-00831 PULLEY BRAKET L ASM
プーリブラケットＬ組
1
45 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
47 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
48 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
49 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
51 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
52 SM-6052502-TN SCREW
六角穴ボルト
(2)
53 400-00976 PULLEY BRAKET
プーリブラケット
(1)
54 400-00832 PULLEY BRAKET R ASM
プーリブラケット Ｒ 組
1
55 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(4)
56 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(2)
57 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(6)
58 E2157-721-000 PULLEY B
プーリ Ｂ
(1)
59 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(2)
60 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
61 SM-6052502-TN SCREW
六角穴ボルト
(2)
62 400-00976 PULLEY BRAKET
プーリブラケット
(1)
63 E2016-715-000 IDLER PULLEY
アイドラプーリ
(1)
64 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
4
65 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
2
66 SL-6041492-TN SCREW
座金付き六角穴ボルト
2
67 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
4
68 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
