- 11 - 6. BASE FRAME ELECTRIC APPARATUS COMPONENTS(2) ベースフレーム電装関係（２） 1 4 45 46 47 48 12 18 19 17 51 7 5 6 50 49 42 43 44 52 53 15 16 10 13 14 11 35 41 22 23 8 9 75 77 57 59 58 61 60 73 74 78 79 66 67 67 68 55 56 64 65 64…
- 10 -
NOTE( 注記 ) #01....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#02....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-14538 VACUUM PUMP ASM
真空ポンプ組
1
2 400-99547 VACUUM_PUMP_ASM
真空ポンプ組
(1)
3 PJ-3090852-02 DOUBLE BRANCH UNIVERSAL ELBOW
ダブルブランチユニバーサルエルボ
(1)
4 PX-9500070-00 PLUG
プラグ
(1)
5 PJ-3010600-03 REDUCER
レデューサ
(1)
6 401-14034 VAC PUMP PLATE
真空ポンププレート
(1)
7 401-14035 VAC PUMP BR
真空ポンプブラケット
(1)
8 400-71571 HANDLE
ハンドル
(1)
9 400-54839 SOFT NYLON 8
ソフトナイロン８
(13)
10 PJ-3040800-02 ELBOW UNION
エルボ
(9)
11 PJ-3030800-01 UNION STRAIGHT
ユニオンストレート
(2)
12 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
(2)
13 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
14 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
15 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(4)
16 PX-0552010-00 MUFFLER (PLASTIC)
マフラ （樹脂製）
(1)
17 400-99551 VAC PUMP RUBBER
真空ポンプラバー
(1)
18 CM-3003000-02 HIGH TEMPARATURE CAUTION LABEL 2 (25)
高温注意シール２（２５）
(1)
19 400-94471 BASE SUPPORT
ベースサポート
3
20 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
4
21
#01
401-14539 BREAKER ASSY
ブレーカ組
1
22
#02
401-35776 BREAKER_ASM
ブレーカー_組
1
23 HA-0063300-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
24 HA-0064400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
25 HA-0063400-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
26 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
27
#01
401-14041 BREAKER BASE
ブレーカベース
(1)
28
#02
401-35993 BREAKER_BASE
ブレーカーベース
(1)
29
#01
401-14027 BREAKER BR
ブレーカブラケット
(1)
30
#02
401-35992 BREAKER_BR
ブレーカーＢＲ
(1)
31 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
2
- 11 -

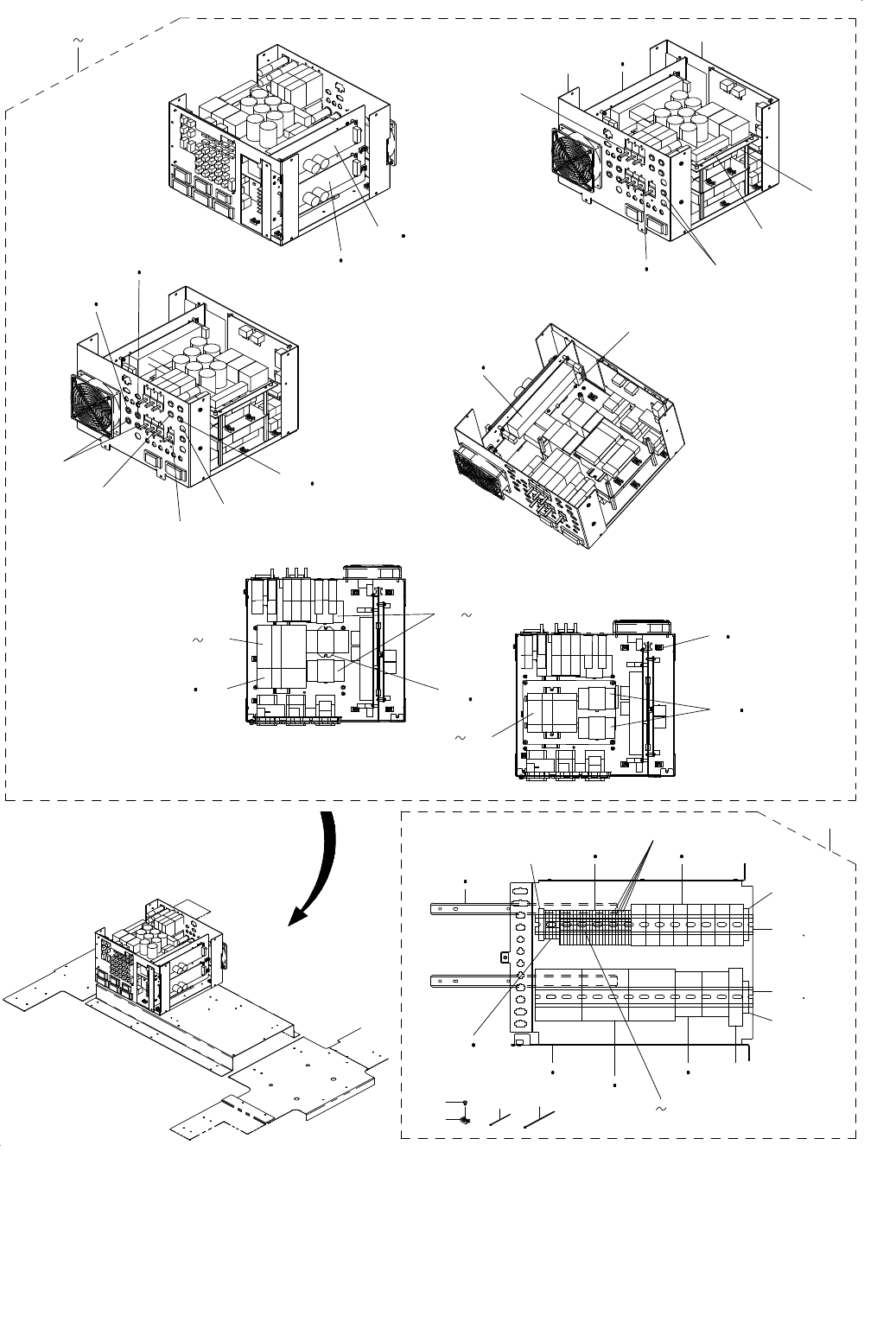

6. BASE FRAME ELECTRIC APPARATUS COMPONENTS(2)
ベースフレーム電装関係（２）
1 4
45 46
47
48
12
18
19
17
51
7
5
6
50
49
42
43 44
52
53
15 16
10
13
14
11
35
41
22
23
8
9
75 77
57
59
58
61
60
73
74
78
79
66
67
67
68 55
56
64
65
64
65
56
56 69
7071 72
62
63
54
28
34
22
25
20
21
26
27
14 15
- 12 -
NOTE( 注記 ) #01....FOR ST ＳＴ 用
#02....FOR EN ＥＮ 用
#03....FOR EN(UNTIL M/C REV.D) ＥＮ 用（マシン ＲＥＶ．Ｄ まで）
#04....FOR ST(AFTER M/C REV.E) ＳＴ 用（マシン ＲＥＶ．Ｅ 以降）
#05....FOR EN(AFTER M/C REV.E) ＥＮ 用（マシン ＲＥＶ．Ｅ 以降）
#06....FOR ST(UNTIL M/C REV.D) ＳＴ 用（マシン ＲＥＶ．Ｄ まで）
#07....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#08....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#06
401-14531 POWER UNIT ASM
電源ユニット組
1
2
#03
401-14532 POWER UNIT ASM(EN)
電源ユニット組（ＥＮ）
1
3
#04
401-33955 POWER SUPPLY UNIT ASM
電源ユニット組
1
4
#05
401-33958 POWER SUPPLY UNIT (EN) ASM
電源ユニット（ＥＮ）組
1
5
#07
401-08570 PSU BRACKET B
ＰＳＵブラケットＢ
(1)
6
#08
401-34634 PSU_BRACKET
ＰＳＵブラケット
(1)
7 401-14016 RELAY PLATE
リレープレート
(1)
8 HX-0029400-00 FIXED BASE
固定ベース
(17)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(17)
10 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
11 HA-0052400-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
12 HA-0052400-0D CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
13
#07
HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
14
#08
HA-0052400-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
15
#07
HA-0054200-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
16
#08
HA-0054200-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
17 HA-0064600-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
18
#07
HA-0064600-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
19
#08
HA-0064600-0B CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
20 HB-0015400-00 RELAY
リレー
(3)
21 HB-0015400-10 RELAY
リレーソケット
(3)
22
#01
HB-0012800-0C RELAY
リレー
(4)
23
#01
HB-0005800-10 RELAY
リレー止め金具
(4)
24
#02
HB-0012800-0C RELAY
リレー
(1)
25
#02
HB-0005800-10 RELAY
リレー止め金具
(1)
26
#01
HB-0011000-00 RELAY
リレー
(1)
27
#01
HB-0011000-10 RELAY
関連パーツ
(1)
28 HK-0696500-10 BLOCK TERMINAL
端子台
(12)
29 HK-0693500-10 BLOCK TERMINAL
端子台
(3)
30 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
31 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(5)
32 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
33 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
34 HK-0696900-30 TERMINAL
ジャンパ３極
(4)
35 HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(8)
36 HK-0695900-00 BLOCK TERMINAL
端子台
(2)
37 HK-0695900-20 TERMINAL
ジャンパ２極
(2)
38 HK-0695900-0A BLOCK TERMINAL
マーキングシート
(2)
39
#02
HK-0695900-0B BLOCK TERMINAL
マーキングシート
(1)
40
#02
HK-0695500-10 BLOCK TERMINAL
ブロックターミナル
(14)
41
#02
HK-0695900-20 TERMINAL
ジャンパ２極
(5)
42 HX-0054300-0A POWER SUPPLY
電源２４Ｖ
(1)
43
#07
KX-0000001-50 POWER SUPPLY
電源６Ｖ
(1)
44
#08
KX-0000003-70 POWER SUPPLY
パワーサプライ
(1)
45
#07
HX-0054200-00 POWER SUPPLY
電源
(1)
46
#08
HX-0070200-00 POWER SUPPLY
パワーサプライ
(1)
47
#07
HX-0054200-0B POWER SUPPLY
電源
(1)
48
#08
HX-0069000-00 POWER SUPPLY
パワーサプライ
(1)
49 401-11660 PSU MAIN BR CE
ＰＳＵメインＢＲ ＣＥ
(1)
50 401-08573 PSU SIDE COVER
ＰＳＵサイドカバー
(1)
51 401-08571 ZT POWER PCB PLATE
ＺＴ電源基板プレート
(1)
52 HA-0054200-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
53 HA-0055900-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
54
#02
401-14534 SAFETY UNIT ASSY
安全ユニット組
1
55 HB-0015800-00 RELAY
セーフティリレーユニット
(1)
56 HK-0691900-0B BLOCK TERMINAL
ブロックターミナル
(3)
57 HK-0691900-40 BLOCK TERMINAL
ブリッジ４極
(4)
58 EA-9500B01-00 CABLE BAND
束線バンド
(50)
59 EA-9500B02-00 CABLE BAND
束線バンド
(25)
60 HX-0029400-00 FIXED BASE
固定ベース
(6)
61 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
62 400-00488 SLIDE RAIL
スライドレール
(1)
63 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(12)
64 401-11661 DIN RAIL 350
取付レール３５０
(2)
65 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
66 HA-0063000-00 MAGNETIC CONTACTOR
電磁開閉器
(3)
67 HN-0033900-00 VARISTOR
バリスタ
(5)
68 HA-0063200-00 MAGNETIC CONTACTOR
電磁開閉器
(2)
69 HB-0013900-00 RELAY
リレー
(8)
70 HB-0013900-10 RELAY
リレー用ソケット
(8)
71 HK-0696500-10 BLOCK TERMINAL
端子台
(22)
72 HK-0696900-00 BLOCK TERMINAL
端子台
(1)
73 HK-0692500-10 BLOCK TERMINAL
ブロックターミナル
(4)
74 HK-0691900-00 BLOCK TERMINAL
ブロックターミナル
(1)
75 HK-0696900-0A BLOCK TERMINAL
マーキングシート
(1)
76 HK-0696900-0B BLOCK TERMINAL
マーキングシート
(1)
77 HK-0696900-0C BLOCK TERMINAL
マーキングシート
(1)
78 401-08667 SAFETY UNIT BASE
安全ユニットベース
(1)
79 401-08668 SAFETY UNIT BRACKET
安全ユニットブラケット
(1)
