- 215 -

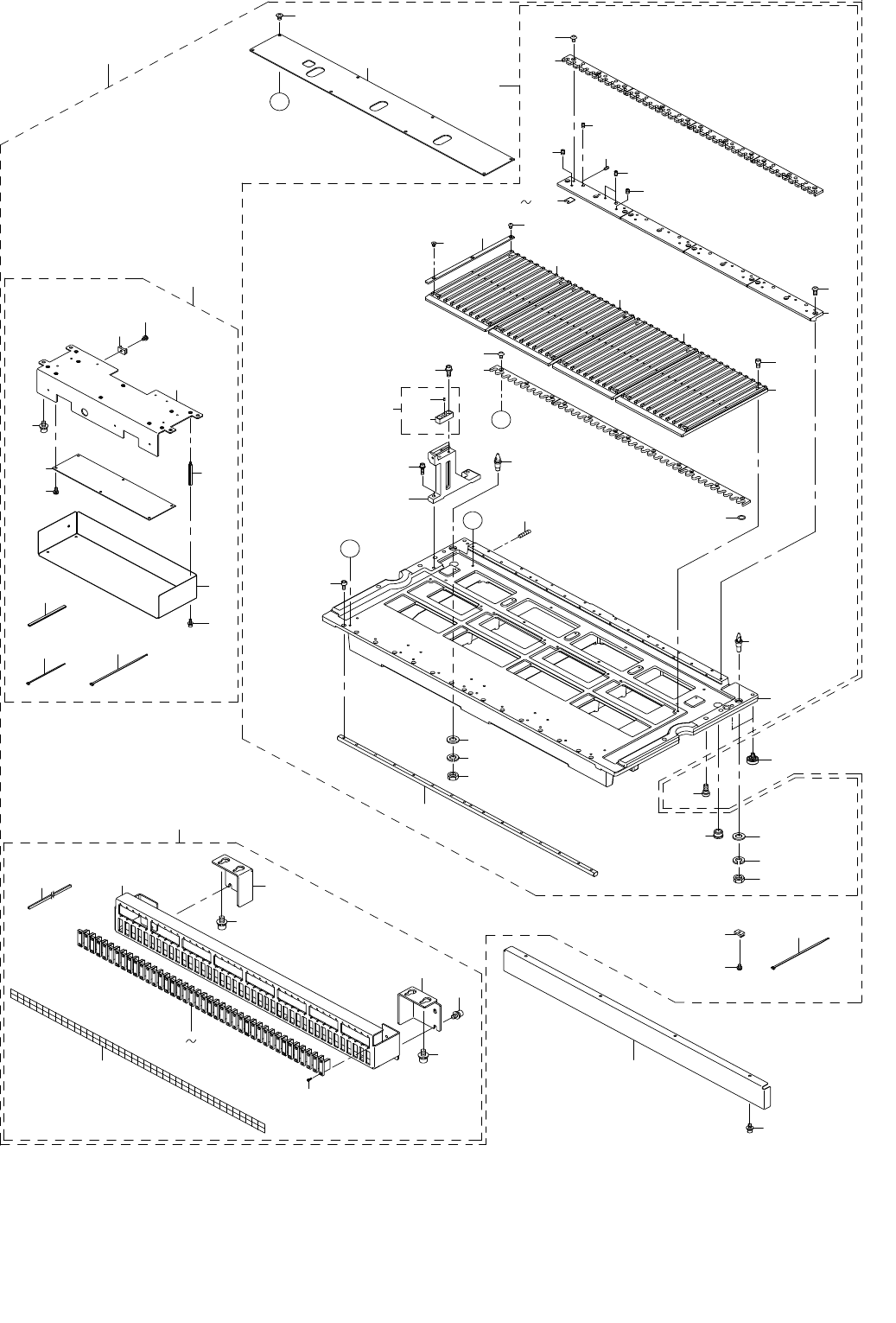

108.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(4)(TYPE XL)
電動一括交換台車関係（４）（ＸＬ 仕様）
5
6
4
7
8
9
7
9
8
17
16
18
19
20
23
24
25
26
24
24
24
27
28
35
29
31
33
34
B
B
A
A
38
62
63
64
68
69
70
67
60
30
39
2
32
37
41
47
54
46
55
40
43
44
3
13
12
11
14
10
15
29
29
36
56
58
57
58
59
66
65
71
42
61
1
73
74
76
75
72
45
- 216 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-93575 E_BANK_ASSY
Ｅバンク組
1
2 400-93576 E_BANK_SUB_ASSY
Ｅバンクサブ組
(1)
3 400-71335 E_BANK_BASE
Ｅバンクベース
(1)
4 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
(2)
5 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
(1)
6 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
(1)
7 NM-6080003-SC NUT M8
六角ナット Ｍ８ ３種
(2)
8 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
9 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(2)
10 400-71337 MARK_STAND
マークスタンド
(1)
11 E2505-729-0A0 MARK ASM.
マーク組
(1)
12 E2505-729-000 MARK BASE
マークベース
(1)
13 E2601-725-000 MARK
マーク
(1)
14 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
15 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
16 400-84622 FIXING_PLATE
フィキシングプレート
(4)
17 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(12)
18 400-84620 FIXING_BLOCK_D
フィキシングブロックＤ
(4)
19 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(12)
20 400-84713 E_BANK_SHIM_0.02
Ｅバンクシム０．０２
(8)
21 400-84714 E_BANK_SHIM_0.03
Ｅバンクシム０．０３
(8)
22 400-84715 E_BANK_SHIM_0.05
Ｅバンクシム０．０５
(8)
23 400-84699 E_BANK_SHIM_0.10
Ｅバンクシム０．１０
(12)
24 SM-8040612-TP SCREW M4 L=6
止めねじ Ｍ４ Ｌ＝６
(20)
25 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(12)
26 SM-8041852-TP SCREW M4 L=18
六角穴付き止めねじ Ｍ４ Ｌ＝１８
(8)
27 400-84619 FIXING_BLOCK_U
フィキシングブロックＵ
(4)
28 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(12)
29 400-85588 RAIL_GUIDE_9
レールガイド＿９
(3)
30 400-85589 RAIL_GUIDE_10
レールガイド＿１０
(1)
31 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
32 400-85590 GUIDE_PLATE
ガイドプレート
(41)
33 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(82)
34 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(41)
35 400-93588 LOCK_SHAFT
ロックシャフト
(1)
36 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(16)
37 E3074-729-000 BEARING SHIM D
ベアリングシム Ｄ
(2)
38 401-38827 E_BANK_BASE_COVER
Ｅ＿バンク＿ベース＿カバー
(1)
39 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(8)
40 HX-0029400-00 FIXED BASE
固定 ベース
(8)
41 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
42 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(10)
43 400-93577 FDC_BRACKET_ASSY
ＦＤＣブラケット組
(1)
44 401-28140 FDC_BRACKET
ＦＤＣブラケット
(1)
45 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
46 400-93594 ETF_POSITION_LABEL(40)
ＥＴＦポジションラベル（４０）
(1)
47 400-92647 EF IF CBL 1-5 ASM
電動フィーダーＩＦ１−５組
(1)
48 400-92648 EF IF CBL 6-10 ASM
電動フィーダーＩＦ６−１０組
(1)
49 400-92649 EF IF CBL 11-15 ASM
電動フィーダーＩＦ１１−１５組
(1)
50 400-92650 EF IF CBL 16-20 ASM
電動フィーダーＩＦ１６−２０組
(1)
51 400-92651 EF IF CBL 21-25 ASM
電動フィーダーＩＦ２１−２５組
(1)
52 400-92652 EF IF CBL 26-30 ASM
電動フィーダーＩＦ２６−３０組
(1)
53 400-92653 EF IF CBL 31-35 ASM
電動フィーダーＩＦ３１−３５組
(1)
54 400-92654 EF IF CBL 36-40 ASM
電動フィーダーＩＦ３６−４０組
(1)
55 HK-0791900-00 CONNECTOR
コネクタネジ
(80)
56 400-93590 FDC_BRACKET_STAY_L
ＦＤＣブラケットステーＬ
(1)
57 400-93591 FDC_BRACKET_STAY_R
ＦＤＣブラケットステーＲ
(1)
58 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
59 HX-0022300-0A BUSHING
ブッシュ
(0.14)
60 400-93578 BANK_PCB_BOX_ASSY
バンク基板ボックス組
(1)
61 400-93592 BANK_PCB_BASE
バンク基板ベース
(1)
62 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
63 401-87551 ELEC BANK 10 PCB ASM V2
電動バンク１０基板組 Ｖ２
(1)
64 HX-0009600-0A GROMMET
エッジングブッシュ
(0.4)
65 HX-0029400-00 FIXED BASE
固定ベース
(8)
66 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(8)
67 400-93593 BANK_PCB_COVER
バンク基板カバー
(1)
68 SL-6030892-TN SCREW
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
69 EA-9500B01-00 CABLE BAND
束線バンド
(30)
70 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(30)
71 HX-0035400-0E BOARD PARTS
基板パーツ
(4)
72 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(6)
73 400-01734 SCREW
段ねじ
4
74 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
4
75 400-93582 FINGER_GUARD_BR
フィンガーガードブラケット
1
76 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
- 217 -
109.E REPLACING OVERALL CHANGER TRUCK COMPONENTS(5)(TYPE XL)
電動一括交換台車関係（５）（ＸＬ 仕様）
1 2
37
35
40
39
41
39
36
40
35
65
6
13
7
9
56
42
42
41
49
74
73
72
72
71
66
72
72
71
36
38
37
65
8
12
10
18
51
52
53
50
54
52
70
70
69
70
69
43
14
15
15
10
12
46
44
45
46
21
48
48
47
23
20
24
24
47
25
25
8
11
4
3
11
4
3
21
22
22
21
21
22
29
28
27
34
34
18
38
19
30
26
5
32
31
70
69
70
69
70
69
70
69
70
70
70
77
70
70
66
67
71
71
68
68
68
72
72
72
72
67
61
62
75
76
64
58
59
60
57
33
63
55
B
B
A
A
22
17
16
17
16
