- 252 -
NOTE( 注記 ) #01....FOR 3010 ３０１０用
#02....FOR EN ＥＮ 用
#03....OPTIONAL PARTS オプション部品
#04....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#05....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#06....FOR 3010(UNTIL M/C REV.D) ３０１０用（マシン ＲＥＶ．Ｄ まで）
#07....FOR 3010(AFTER M/C REV.E) ３０１０用（マシン ＲＥＶ．Ｅ 以降）
#08....FOR EN(AFTER M/C REV.E) ＥＮ 用（マシン ＲＥＶ．Ｅ 以降

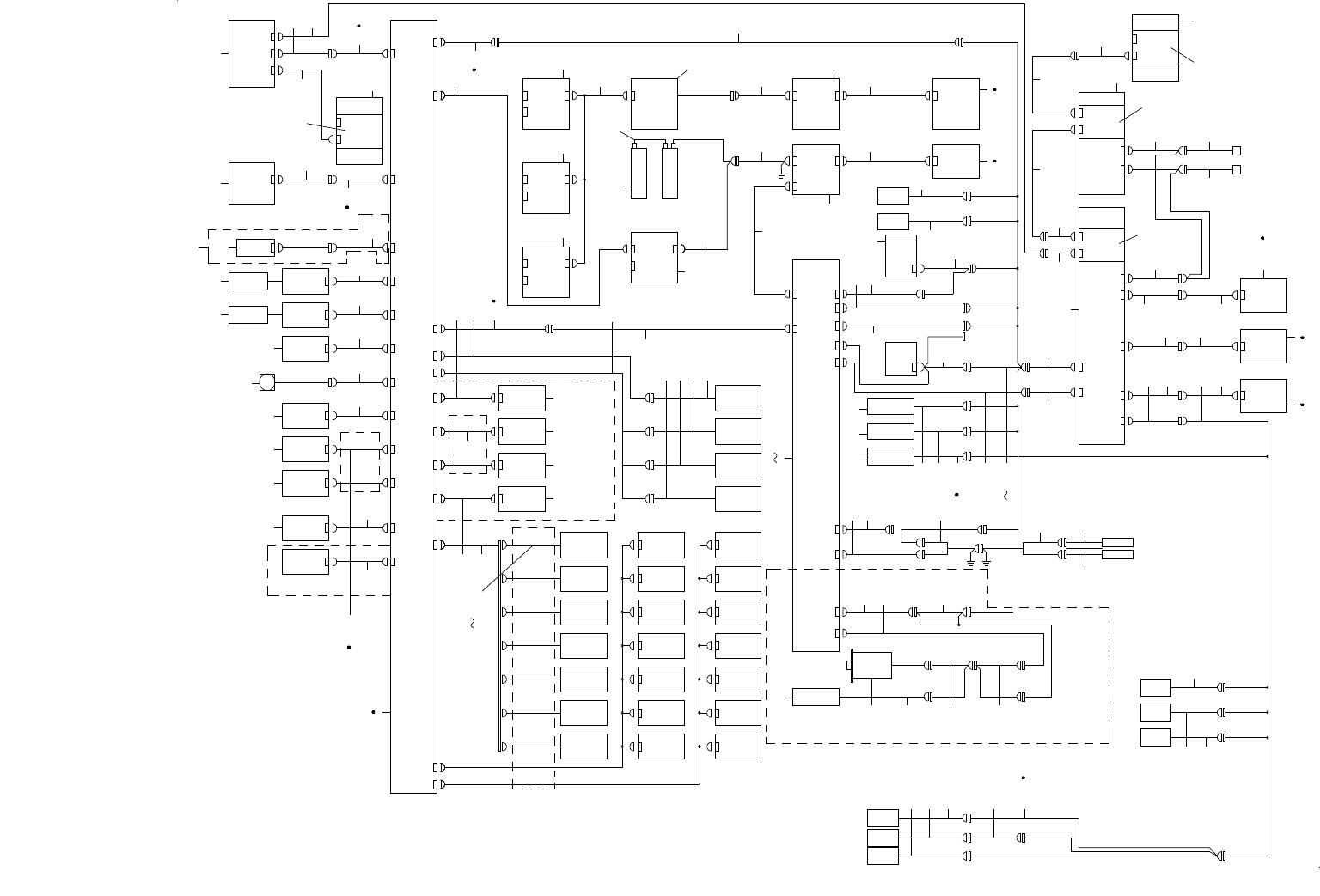

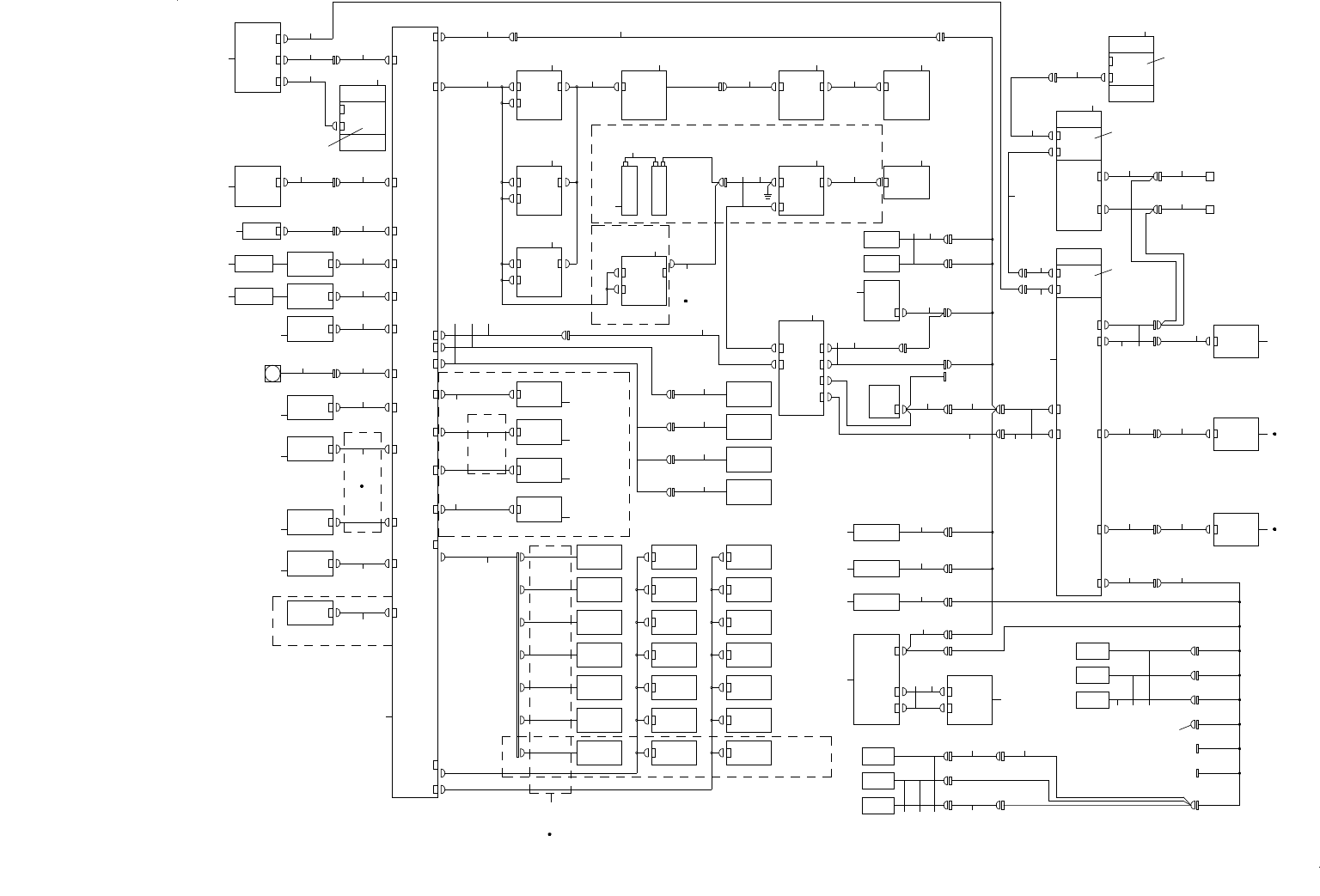

REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-49647 ETHER-MAIN PCB ASM
イーサメイン基板組
1
2 401-13624 ETHER CABLE MAIN-XY ASM
イーサケーブル メイン−ＸＹ組
1
3 401-13625 ETHER HEAD CABLE ASM
イーサヘッドケーブル組
1
4 401-13627 ETHER LIGHT CABLE ASM
イーサライトケーブル組
1
5
#04
401-13621 XY BEAR 5P CABLES ASM
ＸＹベア５連ケーブル組
4
6
#05
401-35796 XY BEAR CABLES ASM
ＸＹベアケーブル組
1
7 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
4
8
#04
401-06799 S-HEAD MAIN PCB ASM
Ｓヘッドメイン基板組
1
9
#05
401-30259 S-HEAD MAIN PCB ASM
Ｓ−ＨＥＡＤメイン基板組
1
10
#04
401-13696 HIGHT SENSOR UNIT ASM
ＨＭＳケーブル組
1
11 401-13694 SENSOR
センサー
(1)
12 401-13697 HIGHT SENSOR RELAY CABLE ASM
ＨＩＧＨＴセンサリレーケーブル組
(1)
13 HD-0013100-30 FIBER UNIT
ファイバユニット
1
14 400-47981 BAD MARK FIBER AMP ASM
バッドマークファイバアンプ組
1
15 HD-0026000-10 SENSOR
センサ
1
16 400-45484 NOZZLE SENSOR AMP ASM
ノズルセンサアンプ組
1
17 400-29824 TEMPERATURE SENSOR PCB ASM
温度センサ基板組
1
18 401-13707 BASE TEMP CABLE ASM
ベース温度ケーブル組
1
19 401-13708 HEAD FAN CABLE ASM
ヘッド冷却ファンケーブル組
1
20 401-13709 HEAD FAN RELAY CABLE ASM
ヘッド冷却ファン中継ケーブル組
1
21 400-48028 OCC CAMERA
ＯＣＣカメラ
1
22 400-92466 OCC CAMERA L CABLE ASM
ＯＣＣカメラＬケーブル組
1
23 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃライト基板組
1
24 401-09977 OCC LIGHT CABLE ASM
ＯＣＣライトケーブル組
2
25
#01
401-09978 OCC LIGHT 3010 CABLE ASM
ＯＣＣライト３０１０ケーブル組
1
26 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
2
27 401-09979 OCC OPASS LIGHT CABLE ASM
ＯＣＣライトＯＰＡＳＳケーブル組
2
28 401-13698 T7 SLOW DOWN SENSOR ASM
Ｔ７スローダウンセンサケーブル組
1
29 401-09976 HEAD I/O CABLE ASM
ヘッドＩ／Ｏケーブル組
1
30 401-13706 Z-THETA SIGNAL CABLE ASM
Ｚ−θ信号ケーブル組
1
31 400-44535 4AXIS SERVO AMP
４軸一体型サーボアンプ
4
32 400-80203 LNC60 I/F CABLE ASM
ＬＮＣ６０ Ｉ／Ｆケーブル組
1
33 E9345-721-0A0 CABLE ASM.
ＬＡセンサ−接続ケ−ブル組
1
34 400-03264 FMLA SENSOR
ＦＭＬＡセンサ
1
35 400-44517 1394 ROBOT CABLE ASM
１３９４ロボットケーブル組
1
36 400-44518 IEEE1394 REPEATER BOARD
ＩＥＥＥ１３９４リピータボード
1
37 401-13617 1394 RELAY CABLE ASM
１３９４中継ケーブル組
1
38
#04
400-48003 IEEE1394 BOARD
ＩＥＥＥ１３９４ボード
1
39
#05
401-50021 IEEE1394 BOARD
ＩＥＥＥ１３９４ ボード
1
40 401-09972 SCM3 PCB PWR CABLE ASM
ＳＣＭ３電源ケーブル組
1
41 401-09973 FMLA SERIAL CABLE ASM
ＦＭＬＡシリアルケーブル組
1
42
#04
401-13723 CPU BOARD
ＣＰＵボード
2
43
#05
401-35432 CPU BOARD
ＣＰＵ ＢＯＡＲＤ
1
44 400-47987 VACUUM PRESSURE SW ASM
負圧センサー組
1
45 400-97626 IONIZER CABLE ASM
イオナイザケーブル組
1
46 400-93724 IONIZER
イオナイザ
1
47 400-48168 AIR PRESSURE SW ASM
正圧センサー組
1
48 401-13673 IONIZER PWR CABLE ASM
イオナイザ電源ケーブル組
1
49 401-09962 PWR UNIT I/O CABLE ASM
電源ユニットＩ／Ｏケーブル組
1
50 401-13640 SAFETY U 901 CABLE ASM(EN)
ＳＡＦＥＴＹ Ｕ ９０１ ケーブル組
1
51 401-09961 XY-RELAY I/O CABLE ASM
ＸＹリレー Ｉ／Ｏ ケーブル組
1
52
#03
401-22782 XY-RELAY I/O CABLE ASM
ＸＹリレー Ｉ／Ｏ ケーブル組
1
53
#05
401-22782 XY-RELAY I/O CABLE ASM
ＸＹ−ＲＥＬＡＹ Ｉ／Ｏ ケーブル組
1
54 401-13690 XY-RELAY PWR RELAY CABLE ASM
ＸＹリレー ＰＷＲリレーケーブル組
1
55 400-99903 PILOT LAMP
パイロットランプ
2
56 400-99902 KEY SWITCH
キースイッチ
1
57 400-99906 PILOT LAMP CABLE F ASM
パイロットランプケーブルＦ組
1
58 400-99907 PILOT LAMP CABLE R ASM
パイロットランプケーブルＲ組
1
59
#04
400-99904 KEY SWITCH CABLE ASM
キーＳＷケーブル組
1
60
#05
401-13714 KEY SWITCH CABLE ASM
キースイッチケーブル組
1
61 401-13705 NOZZLE UP SV RELAY CABLE ASM
ノズルアップＳＶリレーケーブル組
1
62 401-13703 NOZZLE DOWN CABLE ASM
ノズルダウンケーブル組
1
63 400-92467 OCC CAMERA R CABLE ASM
ＯＣＣカメラＲケーブル組
1
64
#04
400-92475 EJECTOR RELAY CABLE ASM
エジェクタ中継ケーブル組
1
65 400-48028 OCC CAMERA
ＯＣＣカメラ
1
66 400-47512 OCC C LIGHT PCB ASM
ＯＣＣ Ｃ ＬＩＧＨＴ基板組
1
67 400-47508 OCC A LIGHT PCB ASM
ＯＣＣ Ａ ライト基板組
2
68
#04
401-13699 VACUUM SV CABLE ASM 3020
バキュームＳＶケーブル組３０２０
1
69
#06
401-13700 VACUUM SV CABLE ASM 3010
バキュームＳＶケーブル組３０１０
1
70
#05
401-35793 VACUUM CABLE ASM(7AXIS)
バキュームケーブル（７軸）
1
71
#07
401-35790 VACUUM CABLE ASM
バキュームケーブル組
1
72 401-09954 X ORG RANGE SENSOR ASM
Ｘ軸原点周囲センサ組
1
73 401-09956 X PLUS SENSOR RELAY CABLE ASM
Ｘ軸センサ中継組
1
74
#04
401-13623 Y BEAR CABLES ASM
Ｙベアケーブル組
1
75
#05
401-35797 Y BEAR CABLES ASM
Ｙベアケーブル組
1
76 400-47560 FEEDER PCB ASM
フィーダ基板組
1
77 400-71680 BASE IO PCB ASM
ベースＩＯ基板組
1
78 401-13626 ETHER CABLE BASE FEEDER ASM
ＥＴＨＥＲケーブルベースフィーダ組
1
79 400-92610 ETHER CABL XY BASE ASM
イーサケーブルＸＹベース組
1
80 401-06795 S-XY RELAY PCB ASM
Ｓ−ＸＹリレー基板組
1
81 400-97621 ETHER CABL XY BASE RELAY ASM
イーサケーブルＸＹベース中継組
1
82 400-97622 ETHER CABLE MAIN-XY RELAY ASM
イーサケーブル メイン−ＸＹ中継組
1
83 401-10049 MTC MTS I/F CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆ ケーブル組
1
84 401-10050 MTC MTS I/F BR CABLE ASM
ＭＴＣ ＭＴＳ Ｉ／Ｆ ブラケットケーブル組
2
85 401-13688 XY MTC MTS CABLE ASM
ＸＹ ＭＴＣ ＭＴＳ ケーブル組
1
86 401-13691 XY-RELAY HOD 232C RELAY CABLE ASM
ＸＹリレー ＨＯＤ ２３２Ｃ中継ケーブル組
1
87 401-09964 XY-RELAY HOD 232C CABLE ASM
ＸＹリレー ＨＯＤ ２３２Ｃケーブル組
1
88 400-97619 XY-RELAY OPERATION RELAY CABLE ASM
ＸＹリレーオペレーション中継ケーブル組
1
89 401-10068 OPERATION RLY CABLE F ASM
オペレーションリレーケーブル組
1
90 400-92408 OPERATION PCB FRONT10 ASM
オペレーション基板フロント１０組
1
91
#02
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組
1
92 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
1
93
#02
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
1
94 400-97620 XY-RELAY OPERATION RELAY CABLE ASM
ＸＹリレーオペレーション中継ケーブル組
1
95 401-10069 OPERATION RLY CABLE R ASM
オペレーションリレーケーブル組
1
96 401-13689 XY-RELAY SENSOR RELAY CABLE ASM
ＸＹリレー センサリレーケーブル組
1
97 401-09952 XY-RELAY SENSOR CABLE ASM
ＸＹリレー センサケーブル組
1
98
#05
401-09963 PUMP I/O CABLE ASM
ポンプ Ｉ／Ｏ ケーブル組
1
99
#05
401-22786 ROTARY FLUXER CABLE ASM
ロータリーフラクサケーブル組
1
100 401-09958 Y NEAR SENSOR ASM
Ｙ軸原点周囲センサ組
1
101 400-92460 SCM3 PCB
ＳＣＭ３基板
1
102 401-13622 XY BEAR 1P CABLES ASM
ＸＹベア１連ケーブル組
1
103 401-09975 OCC CABLE ASM
ＯＣＣ束線組
1
104 400-45547 LNC60
ＬＮＣ６０
1
105 401-13704 NOZZLE UP SV ASM
ノズルアップケーブル組
1
106 401-13702 NOZZLE DOWN SENS IC ASM
ノズルダウンセンサ ＩＣ ケーブル組
1
107 400-92495 NOZZLE DOWN SENS L ASM
ノズルダウンセンサ Ｌ ケーブル組
1
108 401-13701 NOZZLE DOWN SENS R ASM
ノズルダウンセンサ Ｒ ケーブル組
1
109
#05
401-22783 ROTARY FLUXER PWR CABLE ASM
ロータリーフラクサ電源ケーブル組
1
110
#03
401-22784 ROTARY FLUXER I/O CABLE ASM
ロータリーフラクサＩ／Ｏ ケーブル組
1
111
#03
401-22785 ROTARY FLUXER RLY CABLE ASM
ロータリーフラクサ中継ケーブル組
1
112
#03
401-22783 ROTARY FLUXER PWR CABLE ASM
ロータリーフラクサ電源ケーブル組
1
113
#03
401-22787 ROTARY FLUXER MOTOR CABLE ASM
ロータリーフラクサモーターケーブル組
1
114
#03
401-22786 ROTARY FLUXER CABLE ASM
ロータリーフラクサケーブル組
1
115
#03
401-22789 ROTARY FLUXER SWITCH ASM
ロータリーフラクサスイッチ組
1
116
#03
401-22788 ROTARY FLUXER MOTOR ASM
ロータリーフラクサモーター組
1
117
#03
HA-0005900-00 POWER SWITCH
電源スイッチ
1
118
#04
401-14531 POWER UNIT ASM
電源ユニット組
1
119
#05
401-33955 POWER SUPPLY UNIT ASM
電源ユニット組
1
120
#08
401-33958 POWER SUPPLY UNIT (EN) ASM
電源ユニット（ＥＮ）組
1
121 401-08607 S-LIGHT CTRL PCB ASM
Ｓライトコントロール基板組
1
122 400-71300 IPX7 ASM
ＩＰＸ７組図
1
123 401-09971 LA SENSOR RELAY CABLE ASM
ＬＡセンサ中継ケーブル組
1
124 400-97616 XY-RELAY I/O REALY CABLE ASM
ＸＹリレー Ｉ／Ｏ中継ケーブル組
1
125 401-09960 XY-RELAY PWR CABLE ASM
ＸＹリレー 電源ケーブル組
1
126 401-09974 HEAD MAIN PWR CABLE ASM
ヘッドメイン電源ケーブル組
1
127 401-09953 X MINUL LMT SENSOR ASM
Ｘ軸マイナスリミットセンサ組
1
128 401-09955 X PLUS LMT SENSOR ASM
Ｘ軸プラスリミットセンサ組
1
129 400-47954 ETHER CABLE FEEDER LR-RF ASM
イーサフィーダＬＲ−ＲＦケーブル組
1
130 401-09957 Y- LMT SENSOR ASM
Ｙ軸マイナスリミットセンサ組
1
131 401-09959 Y++ LMT SENSOR ASM
Ｙ軸プラスリミットセンサ組
1
132
#05
401-22784 ROTARY FLUXER I/O CABLE ASM
ロータリーフラクサＩ／Ｏケーブル組
1
133
#05
401-22787 ROTARY FLUXER MOTOR CABLE ASM
ロータリーフラクサモーターケーブル組
1
134
#05
401-22788 ROTARY FLUXER MOTOR ASM
ロータリーフラクサモーター組
1
135
#05
401-22789 ROTARY FLUXER SWITCH ASM
ロータリーフラクサスイッチ組
1
