- 27 - 14. ATC & CAL BLOCK COMPONENTS(3010) ＡＴＣ・ＣＡＬ ブロック関係（３０１０） 64 64 64 46 47 50 51 5 4 44 45 61 63 2 4 4 3 A 59 57 53 48 49 52 58 56 55 54 60 62 1 29 13 6 18 26 19 A 43 43 15 9 8 25 7 65 12 11 42 29 41 41 39 40 31…
- 26 -
NOTE( 注記 ) #01....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#02....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-06035 BASE_BRIGE
ベース＿ブリッジ
1
2 HX-0034400-00 HARNESS PARTS
束線パーツ
2
3 HX-0029400-00 FIXED BASE
固定ベース
5
4 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
12
5 HX-0045400-00 TIE MOUNT
タイマウント
5
6 401-14520 ATC_3020V_ASSY
ＡＴＣ＿３０２０Ｖ＿組
1
7 400-45972 ATC BASE(80)
ＡＴＣベース（８０）
(1)
8 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
10 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
11 400-62594 CHEESE UNION
チーズユニオン
(1)
12 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁弁切換弁
(1)
13 PX-0505010-00 SILENCER
消音器
(2)
14 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
15 400-45983 ATC LABEL
ＡＴＣラベル
(1)
16 400-92510 ATC SV CABLE ASM
ＡＴＣソレノイドバルブケーブル組
(1)
17 400-45973 ATC PLATE
ＡＴＣプレート
(1)
18 400-45974 SLIDE BASE
スライドベース
(1)
19 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
20 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
21 400-45976 SLIDE PLATE
スライドプレート
(1)
22 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
23 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(4)
24 400-50375 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
(1)
25 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
(1)
26 PJ-3010605-03 HALF UNION
ハーフユニオン
(1)
27 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
28 401-06052 CHIP_BOX_HANGER
チップ＿ボックス＿ハンガー
(1)
29 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
30 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
31 400-45977 SLIDER ANGLE
スライドアングル
(1)
32 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
33 400-45978 SENSOR DOG
センサドグ
(1)
34 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
35 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
36 B2107-816-000 WASHER
座金
(1)
37 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
38 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
39 401-10017 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
(1)
40 401-10016 ATC OPEN SENS ASM
ＡＴＣオープンセンサケーブル組
(1)
41 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
42 400-42709 AIR CYLINDER
エアーシリンダー
(1)
43 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.8)
44
#02
401-32367 CAL_BLOCK_3020V_ASM
ＣＡＬブロック３０２０Ｖ組
1
45
#01
400-50377 CAL BLOCK 80 ASM
ＣＡＬブロック８０組
1
46
#02
401-32365 NOZZLE CAL PIECE ASM
ノズルＣＡＬピース組
(1)
47
#01
400-57039 NOZZLE CAL PIECE ASM
ノズルＣＡＬピース組
(1)
48 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズルＣＡＬピースアザー
(1)
49 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
50
#02
401-22811 CAL-VCUM_SENS_ASM
ＣＡＬ−ＶＣＵＭセンサ組
(1)
51
#01
400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬバキュームセンサ組
(1)
52 400-45979 NOZZLE CAL PIECE
ノズルＣＡＬピース
(1)
53 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
54 L202E-521-000 CAL SIDE COVER
ＣＡＬサイドカバー
(1)
55 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
56 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
57 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
58 400-07376 CALBLOCK PCB ASM
ＣＡＬＢＬＯＣＫ基板組
(1)
59 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
60 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
61 400-45995 CAL PIECE BASE
ＣＡＬピースベース
(1)
62 400-45996 CAL PIECE RING
ＣＡＬピースリング
(1)
63 SM-6031602-TN SCREW M3 L=16
六角穴ボルト
(4)
64 L202E-421-000 CAL PLATE
ＣＡＬプレート
(1)
65 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(2)
66 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.3)
67 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
68 SL-6064092-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝４０
6
- 27 -

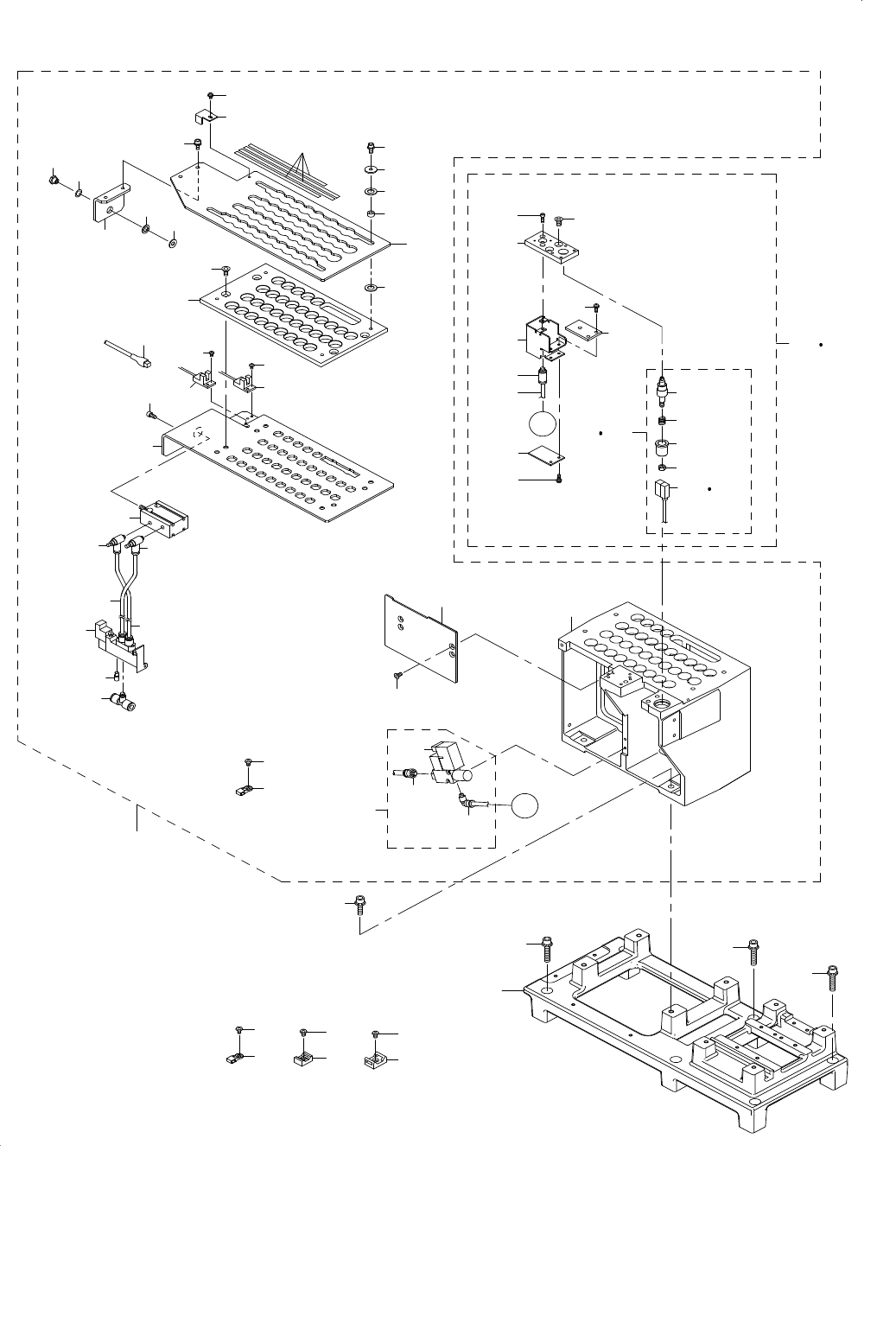

14.ATC & CAL BLOCK COMPONENTS(3010)
ＡＴＣ・ＣＡＬ ブロック関係（３０１０）
64
64
64
46
47
50
51
5
4
44
45
61
63
2
4
4
3
A
59
57
53
48
49
52
58
56
55
54
60
62
1
29
13
6
18
26
19
A
43
43
15
9
8
25
7
65
12
11
42
29
41
41
39
40
31
32
34
33
20
19
17
14
16
27
28
10
38
37
36
35
30
21
22
23
24
- 28 -
NOTE( 注記 ) #01....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#02....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-08815 BASE BRIDGE 3010
ベースブリッジ３０１０
1
2 HX-0034400-00 HARNESS PARTS
束線パーツ
2
3 HX-0029400-00 FIXED BASE
固定ベース
5
4 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
12
5 HX-0045400-00 TIE MOUNT
タイマウント
5
6 401-14763 ATC 3010 ASSY
ＡＴＣ３０１０組
1
7 400-45971 ATC BASE(70)
ＡＴＣベース（７０）
(1)
8 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
9 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
10 PX-0505010-00 SILENCER
消音器
(2)
11 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
12 400-45983 ATC LABEL
ＡＴＣラベル
(1)
13 400-92510 ATC SV CABLE ASM
ＡＴＣソレノイドバルブケーブル組
(1)
14 400-45973 ATC PLATE
ＡＴＣプレート
(1)
15 400-45974 SLIDE BASE
スライドベース
(1)
16 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(4)
17 400-45975 GUIDE SPACER
ガイドスペーサー
(4)
18 400-45976 SLIDE PLATE
スライドプレート
(1)
19 E3404-700-000 THRUST WASHER
スラストワッシャー
(8)
20 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５Ｘ２０Ｘ１
(4)
21 400-50375 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
(1)
22 400-02125 CAL VCUM SV ASM
ＣＡＬ ＶＣＵＭ ＳＶ組
(1)
23 PJ-3010605-03 HALF UNION
ハーフユニオン
(1)
24 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
25 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
26 400-45980 CHIP BOX HANGER
チップボックスハンガー
(1)
27 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁弁切換弁
(1)
28 400-62594 CHEESE UNION
チーズユニオン
(1)
29 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
30 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
31 400-45977 SLIDER ANGLE
スライドアングル
(1)
32 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
33 400-45978 SENSOR DOG
センサドグ
(1)
34 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
35 400-01286 ATC SPACER RUBBER
ＡＴＣスペーサゴム
(1)
36 B2107-816-000 WASHER
座金
(1)
37 GLA-02335000 CLAMP WASHER
クランプワッシャー
(1)
38 E3528-729-000 ATC JOINT
ＡＴＣジョイント
(1)
39 401-10017 ATC CLOSE SENS ASM
ＡＴＣクローズセンサケーブル組
(1)
40 401-10016 ATC OPEN SENS ASM
ＡＴＣオープンセンサケーブル組
(1)
41 SM-4030501-SC SCREW M3X0.5 L=5
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝５
(4)
42 400-42709 AIR CYLINDER
エアーシリンダー
(1)
43 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.8)
44
#02
401-32366 CAL_BLOCK_3010_ASM
ＣＡＬブロック３０１０組
1
45
#01
400-50376 CAL BLOCK 70 ASM
ＣＡＬブロック７０組
1
46
#02
401-32365 NOZZLE CAL PIECE ASM
ノズルＣＡＬピース組
(1)
47
#01
400-57039 NOZZLE CAL PIECE ASM
ノズルＣＡＬピース組
(1)
48 L203E-021-000 NOZZLE CAL PIECE OUTER
ノズルＣＡＬピースアザー
(1)
49 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(1)
50
#02
401-22811 CAL-VCUM_SENS_ASM
ＣＡＬ−ＶＣＵＭセンサ組
(1)
51
#01
400-02126 CAL VACUUM SENSOR ASSY
ＣＡＬバキュームセンサ組
(1)
52 400-45979 NOZZLE CAL PIECE
ノズルＣＡＬピース
(1)
53 L203E-121-000 NOZZLE CAL PIECE OUTER SP
ノズルＣＡＬピーススプリング
(1)
54 L202E-521-000 CAL SIDE COVER
ＣＡＬサイドカバー
(1)
55 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
56 L202E-621-000 CAL DIFFUSER
ＣＡＬディフューザ
(1)
57 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
58 400-07376 CALBLOCK PCB ASM
ＣＡＬＢＬＯＣＫ基板組
(1)
59 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(2)
60 PJ-3010405-05 HALF UNION
ハーフユニオン
(1)
61 400-45994 CAL PLATE
ＣＡＬプレート
(1)
62 SM-1051452-TN PLATE SCREW M5 L=14
皿ねじ Ｍ５ Ｌ＝１４
(2)
63 BT-0400251-EB URETHANE HOSE, BLACK
ウレタンホース 黒
(0.3)
64 SL-6064092-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝４０
6
65 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
