- 31 -

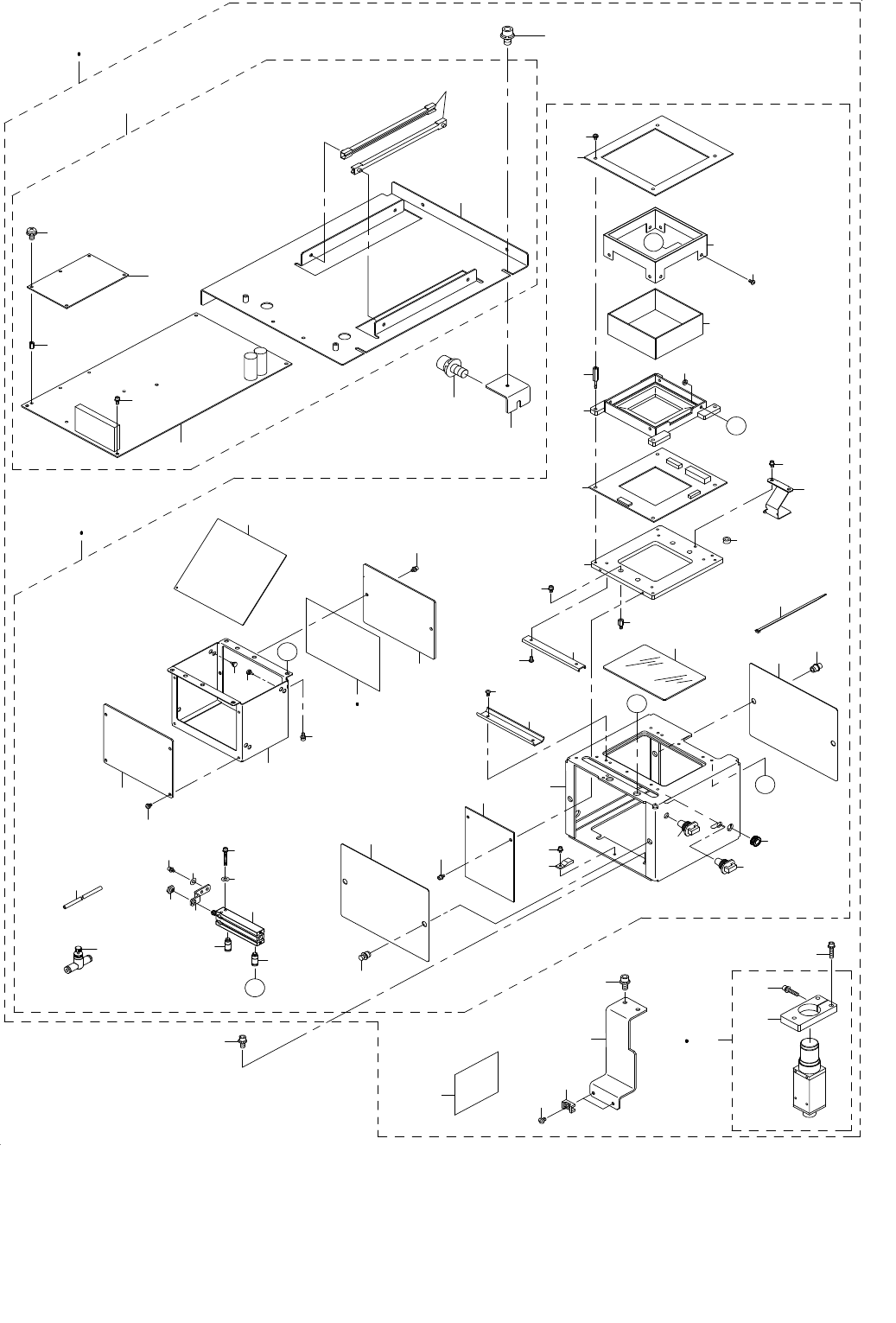

16.VCS COMPONENTS(1)
ＶＣＳ 関係（１）
59
58
74
61
60
62
53
54
24
33
56
55
57
30
40
51
13
12
11
50
8
5
49
36
33
34
48
47
41
42
44
46
45
43
39
38
40
37
C
C
35
35
36
13
3
4
1
2
19
6
10
B
B
28
52
26
27
20
21
25
A
A
23
22
18
17
15
16
14
51
32
31
29
7
9
9
63
73
71
72
70
65
66
69
67
68
64
- 32 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR ST ＳＴ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#02
401-06754 S VCS UNIT ASM(ST)
Ｓ ＶＣＳユニット組（ＳＴ）
1
2
#01
401-06750 S VCS UNIT ASM(OP)
Ｓ ＶＣＳユニット組（ＯＰ）
1
3
#01
401-06753 S VCS LIGHT UNIT ASM(OP)
Ｓ ＶＣＳライトユニット組（ＯＰ）
(1)
4
#02
401-06755 S VCS LIGHT UNIT ASM(ST)
Ｓ ＶＣＳライトユニット組（ＳＴ）
(1)
5 400-71348 BACK SCREEN S
バックスクリーンＳ
(1)
6 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
7 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
8 400-93914 MIRROR BOX S
ミラーボックスＳ
(1)
9 118-04606 RUBBER PLUG
布台防振ゴム
(8)
10 400-71350 HALF MIRROR S
ハーフミラーＳ
(1)
11 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(1)
12 400-71349 COAXIAL DIFFUSER S
コアキシャルディフューザＳ
(1)
13 M8808-301-000 NYLATCH
蓋止めナイラッチ
(4)
14 400-71351 COVER GLASS
カバーガラス
(1)
15 400-00612 LIGHT STAY V
ライトステイＶ
(1)
16 E2143-715-000 TIMER SPACER A
タイマスペーサＡ
(4)
17 401-08595 S-BOTTOM-LIGHT PCB ASM
Ｓボトムライト基板組
(1)
18 401-11656 BOTTOM LIGHT DIFFUSER
ボトムライトディフューザ
(1)
19 400-23599 LIGHT STUD VCS
ライトスタッドＶＣＳ
(8)
20 401-06792 S-SIDE-LIGHT ASM
Ｓサイドライト組
(2)
21 401-11657 SIDE LIGHT COVER
サイドライトカバー
(1)
22 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(4)
23 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(4)
24 401-08599 S-COAXIAL-LIGHT PCB ASM
Ｓ同軸ライト基板組
(1)
25 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
27 400-66577 BACK LIGHT PCB ASM
バックライト基板組
(1)
28 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
(4)
29 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
30 400-93912 VCS FRAME S
ＶＣＳフレームＳ
(1)
31 HX-0034400-00 HARNESS PARTS
束線パーツ
(1)
32 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
33
#01
HX-0036500-00 PUSH
プッシュ
(2)
34
#01
HX-0005500-0E RUBBER BUSHING
ゴムブッシュＥ
(2)
35
#01
400-00628 VCS GUIDE RAIL
ＶＣＳガイドレール
(1)
36
#01
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(8)
37
#01
400-71347 AIR CYLINDER
エアシリンダ
(1)
38
#01
SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
39
#01
WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
(2)
40
#01
PJ-3010405-05 HALF UNION
ハーフユニオン
(2)
41
#01
PC-0124070-00 SPEED CONTROLLER
スピードコントローラ
(2)
42
#01
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
(0.6)
43
#01
400-00629 VCS SLIDER
ＶＣＳスライダー
(1)
44
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
45
#01
400-00630 SLIDE SPACER NUT
スライドスペーサナット
(1)
46
#01
WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(1)
47
#01
400-00631 CABLE SAFETY B
ケーブルセーフティＢ
(1)
48
#01
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
49
#01
EA-9500B01-00 CABLE BAND
束線バンド
(6)
50 400-00619 VCS FLOCK PAPER
ＶＣＳラシャペーパ
(1)
51 400-93913 FLAT PLATE S
フラットプレートＳ
(2)
52 HX-0035400-0B PCB SUPPORT L=8MM
スペーサー
(4)
53
#02
401-06751 S VCS ST CAMERA ASM
Ｓ ＶＣＳ ＳＴカメラ組
(1)
54
#01
401-06752 S VCS OP CAMERA ASM
Ｓ ＶＣＳ ＯＰカメラ組
(1)
55 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
56 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
(3)
57 400-93915 VCS LENS HOLDER
ＶＣＳレンズホルダ
(1)
58 HX-0029400-00 FIXED BASE
固定ベース
(2)
59 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
60 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
61 E5233-729-000 VCS AA CLOTHES PAPER
ＶＣＳラシャペーパ
(1)
62 401-10224 VCS CAMERA CABLE BR
ＶＣＳカメラケーブルブラケット
(1)
63 401-14808 LIGHT_CTRL_PCB_UNIT
ライト＿コントロール＿基板＿ユニット
(1)
64 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
65 401-14015 LIGHT_CTRL_PCB_BR
ライト＿コントロール＿基板＿ブラケット
(1)
66 401-08607 S-LIGHT_CTRL PCB ASM
Ｓライトコントロール基板組
(1)
67 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(10)
68 400-47557 ETHER-SLAVE PCB ASM
ＥＴＨＥＲ−ＳＬＡＶＥ基板組
(1)
69 HX-0041800-0C SPACER
スペーサ
(5)
70 HX-0002600-0A BASE PARTS
基板パーツ
(2)
71 400-94471 BASE_SUPPORT
ベースサポート
(2)
72 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
73 SL-4040892-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
74 SL-6051492-TN BOLT
座金付き六角穴ボルト
4
- 33 -

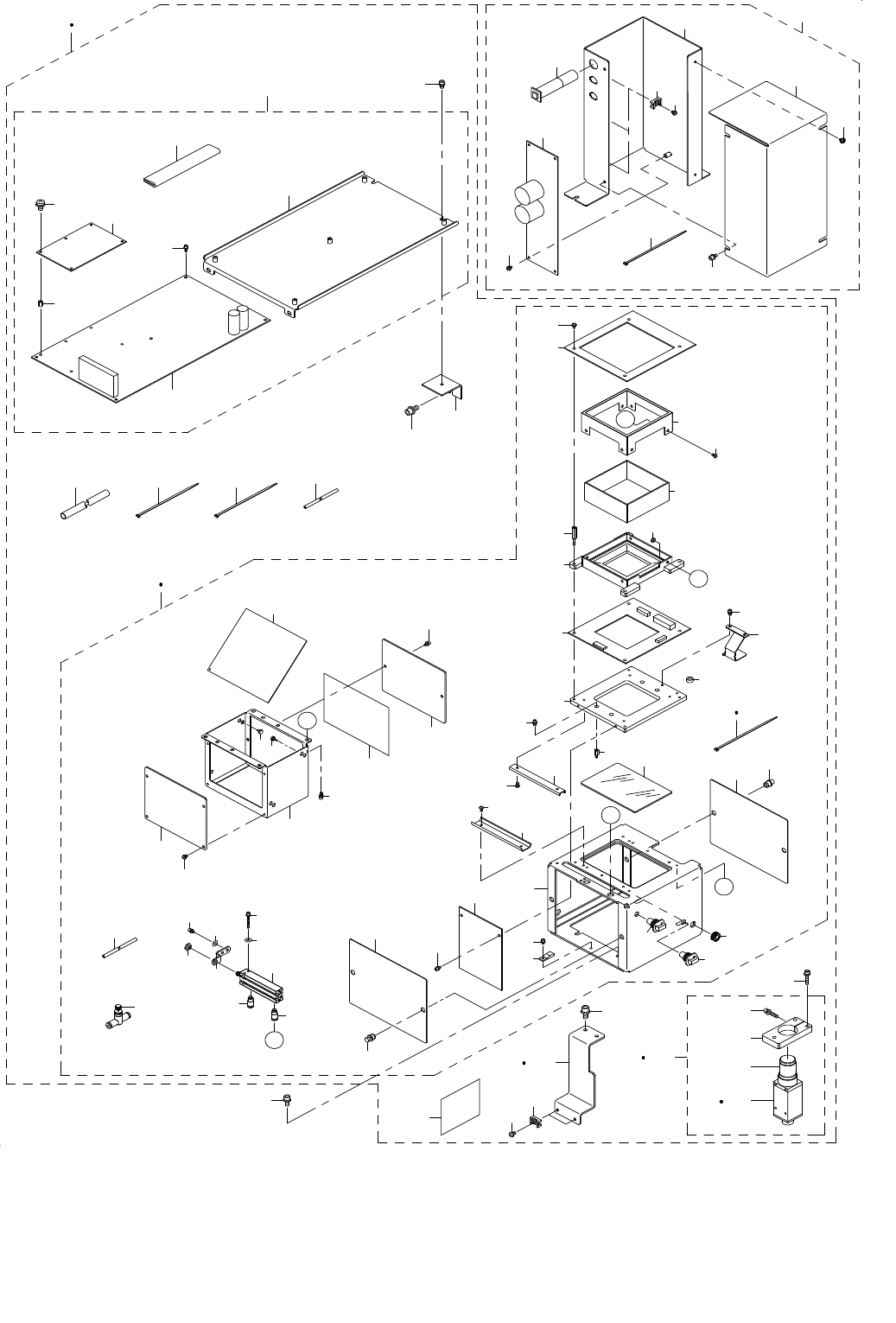

17.VCS COMPONENTS(2)(TYPE XL)
ＶＣＳ 関係（２）（ＸＬ 仕様）
68
58 60
59
70
71
69
61
56
57
54 55
82
74
77
80
53
81
72
73
75
76
83
84
93
85
91
92
90
89
88
87
86
9
9
7
29
31
32
51
14
16
15
17
18
22
23
A
A
25
21
20
27
26
52
28
B
B
10
6
19
1
2
3
4
13
36
35
35
C
C
37
40
38
39
43
45
46
44
42
41
47
48
34
33
36
49
50
5
8
11
12
13
51
40
30
33
24
64
65
62
63
66
67
78
79
