- 39 - 20. COVER COMPONENTS( 3)(UNTIL M/C REV.D) カバー関係（３） （マシン ＲＥＶ．Ｄ まで） 1 4 B A 10 A 5 65 67 66 64 62 63 69 61 60 59 25 25 9 8 7 10 6 10 10 10 6 16 24 20 21 12 14 22 17 13 15 17 18 23 19 11 72 70 71 105 107 107 73 96 73…
- 38 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-34648 COVER_FUL_ASM
カバー＿ＦＵＬ＿組
1
2 401-34599 COVER_FUL
カバーＦＵＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 401-14888 COVER FUL BR
カバーＦＵＬ ＢＲ
(1)
5 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
6 NM-3060810-SF FLANGE NUT M6
フランジ付き ナット Ｍ６
(2)
7 401-11310 SUB COVER FUL
サブカバーＦＵＬ
(1)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
9 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
10 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
11 400-49671 COVER CUSHION
カバークッション
(1)
12 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
13 401-14830 SC LOCK ASM
ＳＣロック組
(1)
14 401-11821 SCL BASE
ＳＣＬベース
(1)
15 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
17 401-11823 SCL HOOK
ＳＣＬフック
(1)
18 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
19 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
20 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
21 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
23 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
24 401-11824 SCL COVER
ＳＣＬカバー
(1)
25 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
26 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
27 400-93773 ASM AIR METER
エアメーター組
(1)
28 400-93653 AIR METER BR
エアメーターブラケット
(1)
29 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
30 400-48168 AIR PRESSURE SW ASM
正圧センサー組
(1)
31 400-47987 VACUUM PRESSURE SW ASM
負圧センサー組
(1)
32 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
33 HX-0029400-00 FIXED BASE
固定ベース
(1)
34
#02
401-05692 HOD ASM.
ＨＯＤ組
1
35 401-34646 COVER_FUR_ASM
カバー＿ＦＵＲ＿組
1
36
#01
401-34658 COVER_FUR(EN)_ASM
カバー＿ＦＵＲ（ＥＮ）＿組
1
37 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
38 E1316-725-000 HANDLE PLATE
ハンドルプレート
(1)
39 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
40 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
41 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
42 400-49671 COVER CUSHION
カバークッション
(1)
43 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
44 HA-0053800-00 SWITCH
スイッチ
(1)
45 401-22812 15IINCH LCD MONITOR
１５インチＬＣＤモニタ
(1)
46 400-47170 LCD BRACKET F
ＬＣＤブラケットＦ
(1)
47 400-47171 LCD BRACKET R
ＬＣＤブラケットＲ
(1)
48 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
49 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
50 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(1)
51 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(1)
52 161-87007 WING BOLT
蝶ボルト
(1)
53 401-14830 SC LOCK ASM
ＳＣロック組
(1)
54 401-11821 SCL BASE
ＳＣＬベース
(1)
55 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
56 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
57 401-11823 SCL HOOK
ＳＣＬフック
(1)
58 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
59 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
60 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
61 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
62 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
63 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
64 401-11824 SCL COVER
ＳＣＬカバー
(1)
65 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
66 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
67 401-11453 SWITCH PANEL COVER
スイッチパネルカバー
(1)
68 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
69 401-35762 SWITCH_PANEL_F_ASM
スイッチパネルＦ組
(1)
70
#01
401-35764 SWITCH_PANEL_F(EN)_ASM
スイッチパネルＦ（ＥＮ）組
(1)
71 HX-0035400-0M SPACER
スペーサ
(4)
72 HX-0035400-0H SPACER
スペーサ
(6)
73 HX-0029400-00 FIXED BASE
固定ベース
(3)
74 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
75 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
76 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
78 401-13628 F-MOUSE CABLE ASM
Ｆ−マウスケーブル組
(1)
79 401-13630 F-KEY BOARD CABLE ASM
Ｆ−キーボードケーブル組
(1)
80 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ２ Ｌ＝１２
(4)
81 HA-0053400-20 SWITCH
スイッチ
(6)
82 HA-0053400-7A SWITCH
スイッチ
(2)
83 HA-0053400-70 SWITCH
スイッチ
(2)
84 HA-0055200-30 SWITCH
スイッチ
(4)
85 HA-0053400-4A SWITCH
スイッチ
(2)
86 HA-0055200-10 SWITCH
スイッチ
(1)
87 HA-0055200-1A SWITCH
スイッチ
(2)
88 HA-0055200-1B SWITCH
スイッチ
(3)
89 HA-0053500-20 SWITCH
スイッチ
(1)
90 HA-0055200-20 SWITCH
スイッチ
(1)
91 HA-0053500-3A SWITCH
スイッチ
(1)
92 HX-0032600-0A GROMMET
ドームプラグ
(3)
93 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
(1)
94
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
(1)
95 400-92408 OPERATION PCB FRONT10 ASM
オペレーション基板フロント１０組
(1)
96
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
(1)
97 401-34632 SWITCH_PANEL_BOX
スイッチパネルボックス
(1)
98 401-35761 SUB_COVER_FUR_ASM
サブカバーＦＵＲ組
(1)
99 401-34606 SUB_COVER_FUR
サブカバーＦＵＲ
(1)
100 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
101 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(1)
102 401-34633 KB_STAY_CD
ＫＢステイＣＤ
(1)
103 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
104 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
105 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ３ Ｌ＝４
(12)
106 401-32159 PS2 KEYBOARD SP ASM
ＰＳ２キーボードＳＰ組
(1)
107 401-23712 KB BRACKET
ＫＢブラケット
(1)
108 400-47173 KB STAND
ＫＢスタンド
(1)
109 400-84416 KB STAY B
ＫＢステイＢ
(1)
110 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
111 401-23713 KB CLAMP
ＫＢクランプ
(1)
112 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
113 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
114 401-34601 COVER_FUR
カバーＦＵＲ
(1)
115
#03
401-05693 HOD ASM.(EN)
ＨＯＤ組（ＥＮ）
1
- 39 -

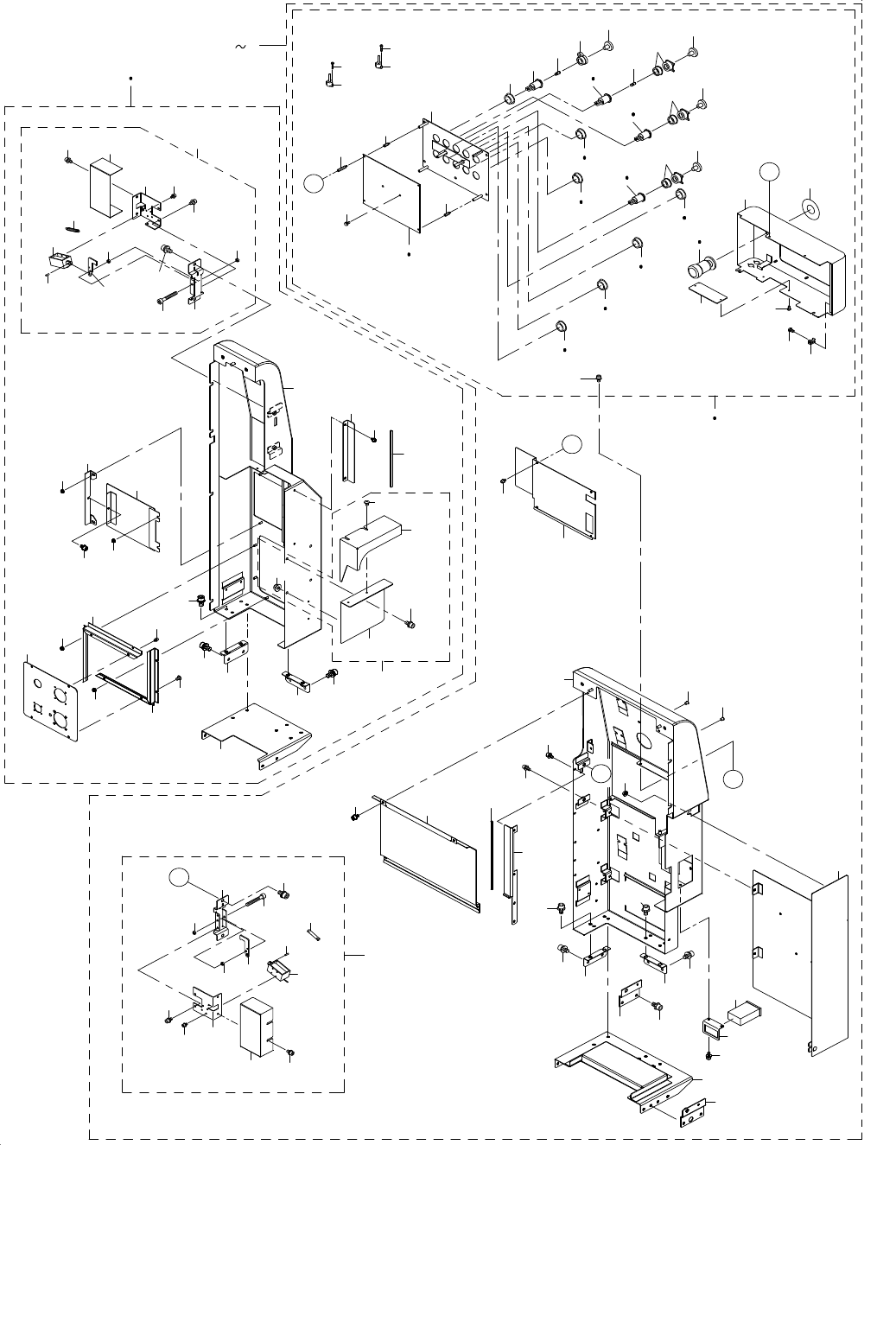

20.COVER COMPONENTS(3)(UNTIL M/C REV.D)
カバー関係（３）（マシン ＲＥＶ．Ｄ まで）
1 4
B
A
10
A
5
65
67
66
64
62
63
69
61
60
59
25
25
9
8
7
10
6
10
10
10
6
16
24
20
21
12
14
22
17
13
15
17
18
23
19
11
72
70
71
105
107
107
73
96
73
73
94
98
97
96
95
94
93
93
92
91
90
89
88
84
74
79
86
85
83
78
87
80
80
81
75
76
82
77
1
4
B
33
32
51
52
51 52
51
52
51 52
51
52
51
52
48
46
42
43
50
46
42
43
42
43
50
52
45
49
47
44
42
52
36
40
28
29
41
53
54
35
30
31
34
55
56
31
57
27
26
37
38
39
39
100
102
104
103
101
99
68
106
58
C
C
- 40 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE M(EN) Ｍ（ＥＮ）仕様
#03....TYPE L Ｌ 仕様
#04....TYPE L(EN) Ｌ（ＥＮ）仕様
#05....FOR EN ＥＮ 用
#06....EXCEPT EN ＥＮ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-14848 COVER RUR(M) ASM
カバーＲＵＲ（Ｍ）組
1
2
#02
401-14860 COVER RUR(M EN) ASM
カバーＲＵＲ（Ｍ ＥＮ）組
1
3
#03
401-14837 COVER RUR(L) ASM
カバーＲＵＲ（Ｌ）組
1
4
#04
401-14859 COVER RUR(L EN) ASM
カバーＲＵＲ（Ｌ ＥＮ）組
1
5 401-13956 COVER RUR
カバーＲＵＲ
(1)
6 401-10761 COVER BR A
カバーＢＲ Ａ
(2)
7 401-10763 COVER BR C
カバーＢＲ Ｃ
(1)
8 401-11829 COVER RUR L BR
カバーＲＵＲ Ｌ ＢＲ
(1)
9 401-11832 COVER BR C L
カバーＢＲ Ｃ Ｌ
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(10)
11 401-14830 SC LOCK ASM
ＳＣロック組
(1)
12 401-11821 SCL BASE
ＳＣＬベース
(1)
13 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
14 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
15 401-11823 SCL HOOK
ＳＣＬフック
(1)
16 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
17 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
18 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
19 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
21 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
22 401-11824 SCL COVER
ＳＣＬカバー
(1)
23 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
25 400-97798 HOLE PLUGS HP1
ホールプラグ ＨＰ１
(4)
26 401-13933 SWITCH PANEL COVER R
スイッチパネルカバー Ｒ
(1)
27 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
28 401-14833 SWITCH PANEL R ASM
スイッチパネルＲ組
(1)
29
#05
401-14857 SWITCH PANEL R(EN) ASM
スイッチパネルＲ（ＥＮ）組
(1)
30 HX-0035400-0M SPACER
スペーサ
(4)
31 HX-0035400-0H SPACER
スペーサ
(6)
32 HX-0029400-00 FIXED BASE
固定ベース
(3)
33 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
34 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
35 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
36 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
37 400-99473 R-MOUSE CABLE ASM
Ｒ−マウスケーブル組
(1)
38 400-99474 R-KEY BOARD CABLE ASM
Ｒ−キーボードケーブル組
(1)
39 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ２ Ｌ＝１２
(4)
40 400-93707 HOD CONECTOR COVER
ＨＯＤコネクタカバー
(1)
41 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(2)
42 HA-0053400-20 SWITCH
スイッチ
(4)
43
#05
HA-0053400-20 SWITCH
スイッチ
(3)
44
#06
HA-0053400-7A SWITCH
スイッチ
(1)
45
#06
HA-0053400-70 SWITCH
スイッチ
(1)
46 HA-0055200-30 SWITCH
スイッチ
(3)
47 HA-0053400-4A SWITCH
スイッチ
(1)
48 HA-0055200-10 SWITCH
スイッチ
(1)
49
#06
HA-0055200-1A SWITCH
スイッチ
(1)
50 HA-0055200-1B SWITCH
スイッチ
(2)
51 HX-0032600-0A GROMMET
ドームプラグ
(6)
52
#05
HX-0032600-0A GROMMET
ドームプラグ
(7)
53 401-20506 EMG SW(R) ASM
ＥＭＧ ＳＷ（Ｒ）組
(1)
54
#05
401-31990 EMG SW R CABLE ASM (EN)
ＥＭＧ ＳＷ Ｒケーブル組（ＥＮ）
(1)
55 400-92481 OPERATION PCB REAR10 ASM
オペレーション基板リア１０組
(1)
56
#05
400-92483 OPERATION PCB REAR10 ASM(EN)
オペレーション基板リア１０組（ＥＮ）
(1)
57 401-13930 SWITCH PANEL BOX
スイッチパネルボックス
(1)
58 401-13926 SWITCH_PANEL
スイッチパネル
(1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
60 401-13931 CABLE COVER RUR
ケーブルカバーＲＵＲ
(1)
61 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
62 401-11326 SUB COVER RUR
サブカバーＲＵＲ
(1)
63 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
64 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(1)
65 401-11309 HOUR METER BR
アワーメータＢＲ
(1)
66 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
67 400-99144 HOUR METER ASM
アワーメータ組
(1)
68 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.223)
69 401-11673 FC GUIDE R
ＦＣガイドＲ
(1)
70
#01
401-14849 COVER RUL(M) ASM
カバーＲＵＬ（Ｍ）組
1
71
#03
401-14839 COVER RUL(L) ASM
カバーＲＵＬ（Ｌ）組
1
72 401-11828 COVER RUL L BR
カバーＲＵＬ Ｌ ＢＲ
(1)
73 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
74 401-14830 SC LOCK ASM
ＳＣロック組
(1)
75 401-11821 SCL BASE
ＳＣＬベース
(1)
76 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
77 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
78 401-11823 SCL HOOK
ＳＣＬフック
(1)
79 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
80 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
81 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
82 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
83 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
84 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
85 401-11824 SCL COVER
ＳＣＬカバー
(1)
86 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
87 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
88 401-14042 SUB COVER RUL BR
サブカバーＲＵＬ ＢＲ
(1)
89 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(2)
90 401-13958 SUB COVER RUL
サブカバーＲＵＬ
(1)
91 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(1)
92 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
93 401-11314 BANK CONNECTOR P BR
バンクコネクタ Ｐ ＢＲ
(2)
94 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(6)
95 401-11471 BANK CONNECTOR P
バンクコネクタ Ｐ
(1)
96 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
97 401-11672 FC GUIDE L
ＦＣガイドＬ
(1)
98 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
99 401-14861 FEEDER_SIDE_COVER_R_ASM
フィーダサイドカバー＿Ｒ＿組
(1)
100 401-21062 FEEDER_SIDE_COVER_R_A
フィーダサイドカバー＿Ｒ＿Ａ
(1)
101 401-21064 FEEDER_SIDE_COVER_R_B
フィーダサイドカバー＿Ｒ＿Ｂ
(1)
102 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
103 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
104 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
105 401-13957 COVER RUL
カバーＲＵＬ
(1)
106 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.184)
107 401-10761 COVER BR A
カバーＢＲ Ａ
(2)
