KE-3010_KE-3020V_KE-3020VR-Rev06PDFA - 第56页
- 47 - 24. COVER COM PONENTS(7) カバー関係（７） B 39 42 13 14 22 58 63 62 61 60 59 59 58 57 64 67 49 56 55 54 53 52 51 50 50 45 46 47 48 48 48 48 47 46 45 71 70 43 44 71 44 43 70 69 69 68 68 20 20 20 22 21 20 19 18 19 17 15 16 …
- 46 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-35767 SAFETY_COVER_R_UNIT
セーフティカバーＲユニット
1
2 401-35769 SAFETY_COVER_R_ASM
セーフティカバーＲ組
(1)
3 401-34614 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
4 401-34616 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ ＦＬ＿Ｕ
(1)
5 401-34617 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ ＦＲ＿Ｕ
(1)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
7 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
8 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(10)
9 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
10 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(10)
11 401-34626 SCF_PLATE_FIXED_BR_R
ＳＣＦプレート固定ブラケットＲ
(1)
12 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
13 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
バネザガネ Ｍ６
(2)
14 SB-1040001-00 BEARING
ミニチュアベアリング
(4)
15 WP-0641601-SC WASHER
ヒラザガネ ミガキマル Ｍ６
(2)
16 401-22998 HANDLE
ハンドル
(1)
17 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
18 401-13968 HANDLE S
ハンドルＳ
(1)
19 SM-1041001-SC SCREW M4X0.7 L=10
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
(2)
20 401-13965 HANDLE PLATE
ハンドルプレート
(1)
21 SM-1031001-SC SCREW M3X0.5 L=10
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝１０
(2)
22 401-13966 SPRING TYPE HINGE
スプリングタイプヒンジ
(1)
23 401-13963 FEEDER SIDE COVER R A
フィーダサイドカバーＲ Ａ
(1)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
25 401-13964 FEEDER SIDE COVER R B
フィーダサイドカバーＲ Ｂ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
27 401-34625 FEEDER_COVER
フィーダカバー
(1)
28 400-55159 COVER GUARD R
カバーガードＲ
(1)
29 400-55160 COVER NUT PLATE
カバーナットプレート
(1)
30 400-93798 LAURETTE SCREW
つまみ付きねじ
(2)
31 400-49671 COVER CUSHION
カバークッション
(2)
32 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
33 401-13969 F C HINGE COVER
Ｆ Ｃ ヒンジカバー
(1)
34 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(3)
35 E1196-725-000 FC HINGE
ＦＣヒンジ
(2)
36 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(8)
37 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
39 400-80490 KEY SCREW
キーねじ
(2)
40 WS-0510002-KN SPRING WASHER M5
バネザガネ Ｍ５
(10)
41 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
42 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベルＧ１
(1)
43 400-79329 CAUTION SEAL
注意シール
(1)
44 400-79330 EXCHANGE SEAL
交換シール
(1)
45 NM-3034000-SF FLANGE NUT M3
フランジ付きナット Ｍ３
(2)
46 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
(1)
47 SM-4041201-SC SCREW M4 L=12
なべ小ねじ Ｍ４ Ｌ＝１２
(1)
48 NM-3040520-SF FLANGE NUT M4
フランジナット
(2)
49 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
(0.765)
50 NM-6060001-SC NUT M6
ロツカクナツト Ｍ６ １シユ
(2)
51 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
52 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
53 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
54 400-77321 STAY
ステイ
(1)
55 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
56 401-22999 GAS SPRING
ガススプリング
(2)
57 400-38381 STEP SCREW
段付きねじ
(4)
58 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
59 401-51272 GS_BRACKET_TYPE2
ＧＳブラケット＿ＴＹＰＥ２
(2)
60 401-35766 SAFETY_COVER_F_UNIT
セーフティカバーＦユニット
1
61 401-35768 SAFETY_COVER_F_ASM
セーフティカバーＦ組
(1)
62 401-34614 SAFETY_COVER_FRAME_F
セーフティカバーフレームＦ
(1)
63 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(19)
64 401-34620 SCF_PLATE_FIXED_BR_UL
ＳＣＦプレート固定ブラケットＵＬ
(1)
65 401-34621 SCF_PLATE_FIXED_BR_UR
ＳＣＦプレート固定ブラケットＵＲ
(1)
66 401-34619 SCF_PLATE_FIXED_BR_U
ＳＣＦプレート固定ブラケットＵ
(1)
67 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
68 CM-3002000-04 FINGER INJURY CAUTION LABEL (50)
指怪我注意シール（５０）
(1)
69 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(19)
70 401-34617 SAFETY_COVER_STAY_FR_U
セーフティカバーステイ ＦＲ＿Ｕ
(1)
71 WS-0510002-KN SPRING WASHER M5
バネザガネ Ｍ５
(19)
72 401-22998 HANDLE
ハンドル
(1)
73 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
74 401-34623 SCF_PLATE_B
ＳＣＦプレート Ｂ
(1)
75 401-34622 SCF_PLATE_FIXED_BR_B
ＳＣＦプレート固定ブラケットＢ
(1)
76 401-13967 HANDLE L
ハンドルＬ
(1)
77 SM-1041001-SC SCREW M4X0.7 L=10
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
(2)
78 NM-6060001-SC NUT M6
ロツカクナツト Ｍ６ １シユ
(2)
79 401-34616 SAFETY_COVER_STAY_FL_U
セーフティカバーステイ ＦＬ＿Ｕ
(1)
80 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
バネザガネ Ｍ６
(2)
81 401-34618 SD_LOCK_BRACKET
ＳＤロックブラケット
(2)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
83 WP-0641601-SC WASHER
ヒラザガネ ミガキマル Ｍ６
(2)
84 401-34624 SCF_PLATE_BACK_BR
ＳＣＦプレートバックブラケット
(1)
85 WP-0550836-SC WASHER 5.5X12X0.8
平座金 ５．５Ｘ１２Ｘ０．８
(2)
86 400-80490 KEY SCREW
キーねじ
(2)
87 401-14319 EDGE CUSHION F L
エッジクッションＦ Ｌ
(1)
88 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
(1)
89 400-51621 CHIP BOX NOTICE LABEL G1
チップボックス注意ラベルＧ１
(1)
90 401-34615 SCF_PLATE_U
ＳＣＦプレート Ｕ
(1)
91 400-79329 CAUTION SEAL
注意シール
(1)
92 400-79330 EXCHANGE SEAL
交換シール
(1)
93 WP-0482016-SC PLAIN WASHER 4.8X11.5X2
平座金 ４．８Ｘ１１．５Ｘ２
(2)
94 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(8)
95 400-77321 STAY
ステイ
(1)
96 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
97 401-22999 GAS_SPRING
ガススプリング
(2)
98 400-38381 STEP SCREW
段付きねじ
(4)
99 401-51272 GS_BRACKET_TYPE2
ＧＳブラケット＿ＴＹＰＥ２
(2)
100 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
101 L128E-421-000 SAFETY COVER HINGE
セーフティカバーヒンジ
(2)
- 47 -

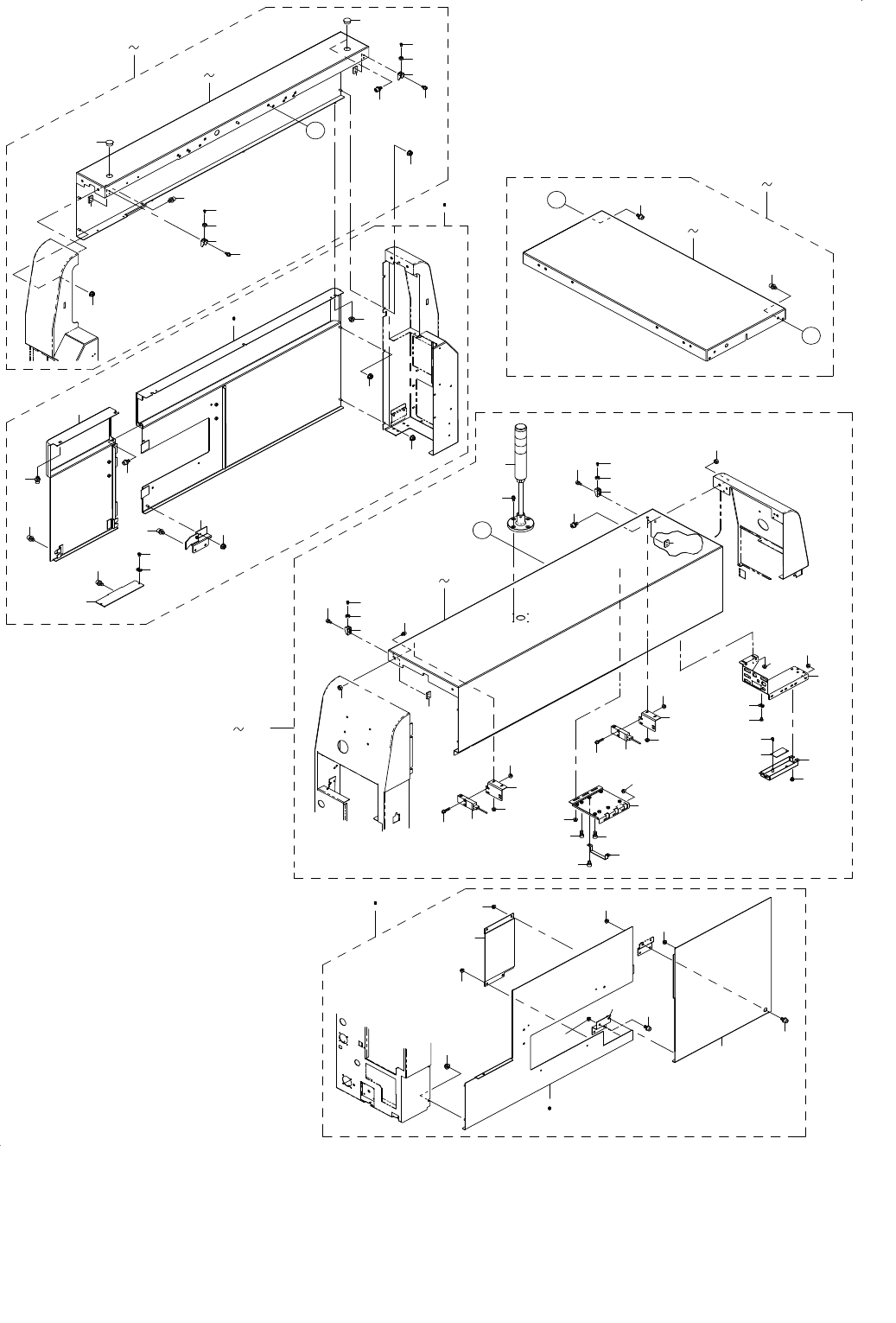

24.COVER COMPONENTS(7)
カバー関係（７）
B
39
42
13
14
22
58
63
62
61
60
59
59
58
57
64
67
49
56
55
54
53
52
51
50
50
45
46
47
48
48
48
48
47
46
45
71
70
43
44
71
44
43
70
69
69
68
68
20
20
20
22
21
20
19
18
19
17
15
16
B
A
A
73
76
81
81
77
80
1
2
23
26
31
36
34
34
36
35
35
33
37
31
32
37
33
32
27
30
7
7
7
8
10
12
11
9
8
7
8
8
6
4
5
3
38
38
72
72
- 48 -
NOTE( 注記 ) #01....TYPE M Ｍ 仕様
#02....TYPE L,L(EN) Ｌ，Ｌ（ＥＮ）仕様
#03....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
#04....TYPE M,L(EN) Ｍ，Ｌ（ＥＮ）仕様
#05....TYPE M(UNTIL M/C REV.D) Ｍ 仕様（マシン ＲＥＶ．Ｄ まで）
#06....TYPE M(AFTER M/C REV.E) Ｍ 仕様（マシン ＲＥＶ．Ｅ 以降）
#07....TYPE L(UNTIL M/C REV.D) Ｌ 仕様（マシン ＲＥＶ．Ｄ まで）
#08....TYPE L(AFTER M/C REV.E) Ｌ 仕様（マシン ＲＥＶ．Ｅ 以降）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
401-14853 COVER SUL(M) ASM
カバーＳＵＬ（Ｍ）組
1
2
#02
401-14845 COVER SUL(L) ASM
カバーＳＵＬ（Ｌ）組
1
3 401-14348 COVER SUL F M
カバーＳＵＬ Ｆ Ｍ
(1)
4
#01
401-13928 COVER SUL R M
カバーＳＵＬ Ｒ Ｍ
(1)
5
#02
401-11830 COVER SUL R L
カバーＳＵＬ Ｒ Ｌ
(1)
6 401-14256 COVER BR D
カバーＢＲ Ｄ
(1)
7 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(7)
8 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(6)
9 401-10760 CABLE FIXED BR FL
ケーブルフィックスＢＲ ＦＬ
(1)
10 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
11 HX-0029400-00 FIXED BASE
固定ベース
(2)
12 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
13
#01
401-14854 COVER SUR(M) ASM
カバーＳＵＲ（Ｍ）組
1
14
#02
401-14846 COVER SUR(L) ASM
カバーＳＵＲ（Ｌ）組
1
15
#01
401-13927 COVER SUR F
カバーＳＵＲ Ｆ
(1)
16
#02
401-11831 COVER SUR F L
カバーＳＵＲ Ｆ Ｌ
(1)
17
#04
401-13938 COVER SUR R
カバーＳＵＲ Ｒ
(1)
18
#04
401-10762 COVER BR B
カバーＢＲ Ｂ
(1)
19 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(3)
20 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(9)
21 401-11305 MTC SHUTTLE COVER
ＭＴＣシャッタカバー
(1)
22 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
23
#05
401-14850 COVER CUL(M) ASM
カバーＣＵＬ（Ｍ）組
1
24
#07
401-14840 COVER CUL(L) ASM
カバーＣＵＬ（Ｌ）組
1
25
#06
401-34655 COVER_CUL(M)_ASM
カバー＿ＣＵＬ（Ｍ）＿組
1
26
#08
401-34650 COVER_CUL(L)_ASM
カバー＿ＣＵＬ（Ｌ）＿組
1
27
#05
401-14001 COVER CUL M
カバーＣＵＬ Ｍ
(1)
28
#07
401-11826 COVER CUL L
カバーＣＵＬ Ｌ
(1)
29
#06
401-34608 COVER_CUL_M
カバーＣＵＬ Ｍ
(1)
30
#08
401-34611 COVER_CUL_L
カバーＣＵＬ＿Ｌ
(1)
31 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
32 400-49671 COVER CUSHION
カバークッション
(2)
33 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
34 400-93708 HOLE PLUGS HP11
ホールプラグ ＨＰ１１
(2)
35 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
36 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(4)
37 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
38
#03
401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
39
#05
401-14851 COVER CUR(M) ASM
カバーＣＵＲ（Ｍ）組
1
40
#07
401-14841 COVER CUR(L) ASM
カバーＣＵＲ（Ｌ）組
1
41
#06
401-34656 COVER_CUR(M)_ASM
カバー＿ＣＵＲ（Ｍ）＿組
1
42
#08
401-34651 COVER_CUR(L)_ASM
カバー＿ＣＵＲ（Ｌ）＿組
1
43 400-49671 COVER CUSHION
カバークッション
(2)
44 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
45 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(2)
46 400-02254 COVER OPEN SW CABLE ASM
カバーオープンＳＷ
(2)
47 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
48 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(8)
49 401-11321 CONNECTOR BR
コネクタＢＲ
(1)
50 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
51 400-46586 REPEATER BRACKET
リピータブラケット
(1)
52 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(4)
53
#05
400-44518 IEEE1394 REPEATER BOARD
ＩＥＥＥ１３９４リピータボード
(1)
54
#05
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
55 HX-0029400-00 FIXED BASE
固定ベース
(2)
56 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
57 401-13929 CB BRACKET
ＣＢブラケット
(1)
58 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
59 SM-6061202-TN SCREW
六角穴ボルト
(4)
60 400-98051 FC SUPPORT Y
ＦＣサポートＹ
(1)
61 SM-6060802-TN SCREW
六角穴ボルト
(2)
62 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
(1)
63 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
64
#05
401-13934 COVER CUR M
カバーＣＵＲ Ｍ
(1)
65
#07
401-11827 COVER CUR L
カバーＣＵＲ Ｌ
(1)
66
#06
401-34610 COVER_CUR_M
カバーＣＵＲ Ｍ
(1)
67
#08
401-34613 COVER_CUR_L
カバーＣＵＲ Ｌ
(1)
68 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
69 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(4)
70 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
71 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
72
#03
401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
73
#05
401-14852 COVER CUC(M) ASM
カバーＣＵＣ（Ｍ）組
1
74
#07
401-14842 COVER CUC(L) ASM
カバーＣＵＣ（Ｌ）組
1
75
#06
401-34657 COVER_CUC(M)_ASM
カバー＿ＣＵＣ（Ｍ）＿組
1
76
#08
401-34652 COVER_CUC(L)_ASM
カバー＿ＣＵＣ（Ｌ）＿組
1
77
#05
401-13924 COVER CUC M
カバーＣＵＣ Ｍ
(1)
78
#07
401-11825 COVER CUC L
カバーＣＵＣ Ｌ
(1)
79
#06
401-34609 COVER_CUC_M
カバーＣＵＣ Ｍ
(1)
80
#08
401-34612 COVER_CUC_L
カバーＣＵＣ Ｌ
(1)
81 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
