- 56 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....OPTIONAL PARTS オプション部品 #03....OPTIONAL PARTS(EN) オプション部品（ＥＮ） REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-37720 COVER_FUL(XL)_ASM カバーＦＵＬ（ＸＬ）組 1 2 401-37730 COVER_FUL…
- 55 -

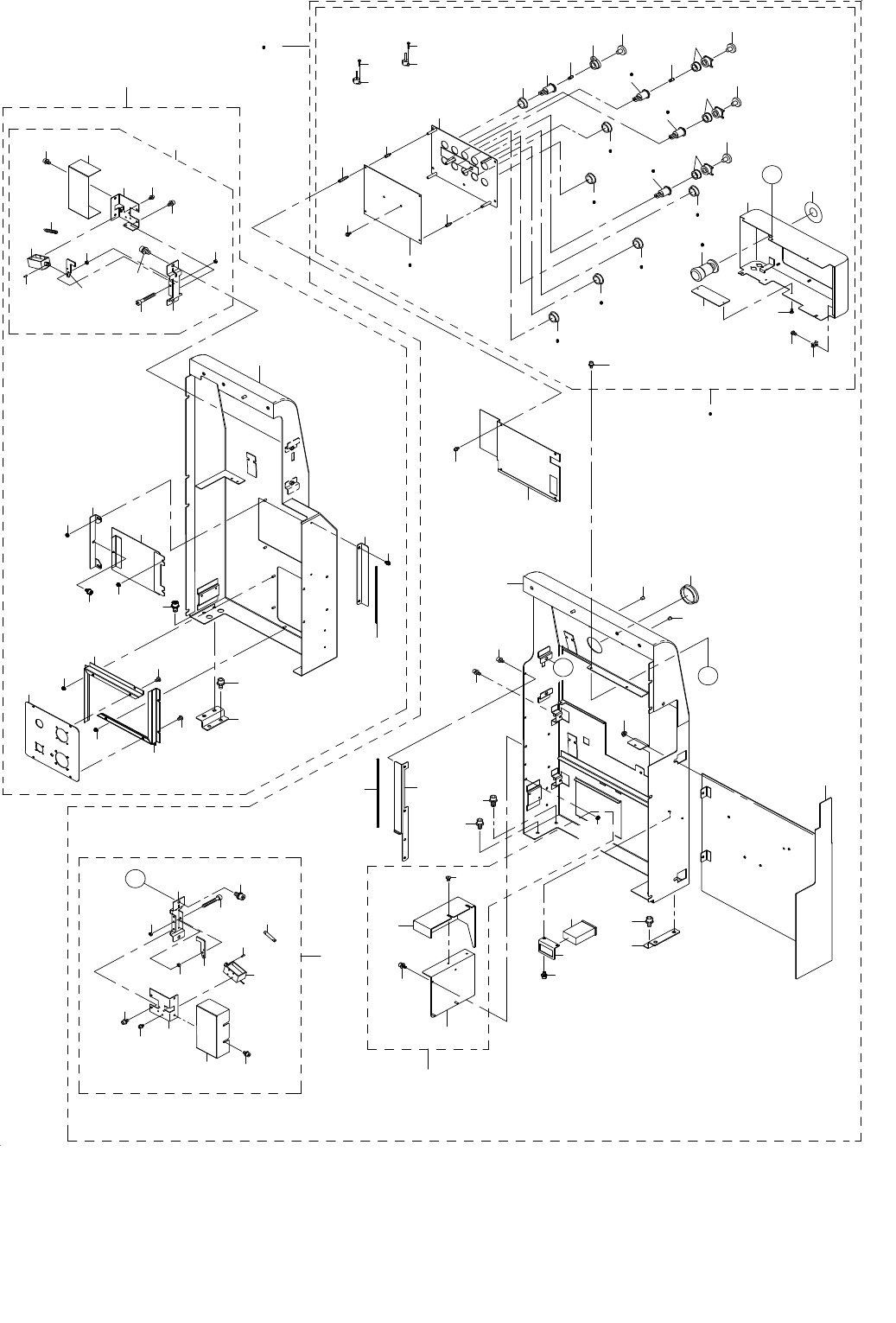

28.COVER COMPONENTS(11)(TYPE XL)(AFTER M/C REV.E)
カバー関係（１１）（ＸＬ 仕様）（マシン ＲＥＶ．Ｅ 以降）
1
40
135
31
6
13
23
2
19
21
25
16
24
22
20
17
19
18
16
15
14
12
11
10
9
7
8
3
A
26
30
29
28
27
57
56
58
55
54
41
42
119
71
64
43
67
62
70
69
68
66
63
59
65
62
61
60
50
49
48
47
134
94
82
88
93
97
106
97
97 106
96
106
95
93
93
92
106
92
91
90
90
105
89
89
89
89
88
87
87
104
86
103
81
86
103
86
103
86
103
86
103
74
75
A
102
98
99
83
84
85
85
81
80
77
76
77
71
100
101
73
72
48
4
5
118
117
38
37
35
33
34
35
36
39
B
B
51
129
133
122
121
120
112
113
108
109
110
111
114
115
59
45
46
44
116
32
110
107
53
48
79
78
121
126
131
127
124
125
125
123
132
128
125
124
130
52
- 56 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....OPTIONAL PARTS オプション部品
#03....OPTIONAL PARTS(EN) オプション部品（ＥＮ）
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-37720 COVER_FUL(XL)_ASM
カバーＦＵＬ（ＸＬ）組
1
2 401-37730 COVER_FUL_XL
カバーＦＵＬ ＸＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 400-93673 COVER_SUPPORT_L
カバー＿サポート＿Ｌ
(1)
5 SL-6061292-TN SCREW
座金付き六角穴ボルト
(1)
6 HX-0029400-00 FIXED BASE
固定ベース
(1)
7 401-19680 SUB_COVER_FUL_XL
サブカバーＦＵＬ＿ＸＬ
(1)
8 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
9 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
10 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
11 400-49671 COVER CUSHION
カバークッション
(1)
12 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
13 401-14830 SC LOCK ASM
ＳＣロック組
(1)
14 401-11821 SCL BASE
ＳＣＬベース
(1)
15 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
17 401-11823 SCL HOOK
ＳＣＬフック
(1)
18 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
19 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
20 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
21 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
22 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
23 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
24 401-11824 SCL COVER
ＳＣＬカバー
(1)
25 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
26 400-93773 ASM AIR METER
エアメーター組
(1)
27 400-93653 AIR METER BR
エアメーターブラケット
(1)
28 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
29 400-48168 AIR PRESSURE SW ASM
正圧センサー組
(1)
30 400-47987 VACUUM PRESSURE SW ASM
負圧センサー組
(1)
31 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
32 401-19698 Y_MOTOR_FAN_XL_ASM
Ｙモータファン（ＸＬ）＿組
(1)
33 401-19664 Y_MOTOR_FAN_BR_XL
ＹモータファンＢＲ＿ＸＬ
(1)
34 400-92440 BASIC FAN ASM
ファン組
(1)
35 HM-0003300-30 FAN GUARD
ファンガード
(2)
36 SL-4033591-SC SCREW M3X35
セムスねじ
(2)
37 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
38 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(2)
39 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
40
#02
E9649-729-000 HOD ASM.
ＨＯＤ組
1
41 401-37718 COVER_FUR(XL)_ASM
カバーＦＵＲ（ＸＬ）組
1
42
#01
401-37725 COVER_FUR(XL_EN)_ASM
カバーＦＵＲ（ＸＬ＿ＥＮ）組
1
43 401-37729 COVER_FUR_XL
カバーＦＵＲ ＸＬ
(1)
44 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(3)
45 400-93706 HANDLE PLATE
ハンドルプレート
(1)
46 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ６ Ｌ＝１２
(2)
47 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
48 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(10)
49 400-49671 COVER CUSHION
カバークッション
(1)
50 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
51 HA-0053800-00 SWITCH
スイッチ
(1)
52 401-22812 15IINCH LCD MONITOR
１５インチＬＣＤモニタ
(1)
53 400-47170 LCD BRACKET F
ＬＣＤブラケットＦ
(1)
54 400-47171 LCD BRACKET R
ＬＣＤブラケットＲ
(1)
55 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
56 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(1)
57 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(1)
58 161-87007 WING BOLT
蝶ボルト
(1)
59 401-14830 SC LOCK ASM
ＳＣロック組
(1)
60 401-11821 SCL BASE
ＳＣＬベース
(1)
61 401-11822 SCL SOLENOID BASE
ＳＣＬソレノイドベース
(1)
62 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
63 401-11823 SCL HOOK
ＳＣＬフック
(1)
64 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
65 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
66 E1055-717-000 DOOR LOCK SP
ドアロックＳＰ
(1)
67 401-10073 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
68 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
69 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３Ｘ１０
(1)
70 401-11824 SCL COVER
ＳＣＬカバー
(1)
71 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
72 401-11453 SWITCH PANEL COVER
スイッチパネルカバー
(1)
73 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
74 401-35777 SWITCH_PANEL_F(XL)_ASM
スイッチパネル Ｆ（ＸＬ）組
(1)
75
#01
401-35779 SWITCH_PANEL_F(XL_EN)_ASM
スイッチパネル Ｆ（ＸＬ＿ＥＮ）組
(1)
76 HX-0035400-0M SPACER
スペーサ
(4)
77 HX-0035400-0H SPACER
スペーサ
(6)
78 HX-0029400-00 FIXED BASE
固定ベース
(3)
79 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(3)
80 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
81 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
82 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
83 400-02301 MOUSE CABLE ASM
マウスケーブル組
(1)
84 400-02302 KEYBOARD CABLE ASM
キーボードケーブル組
(1)
85 SL-4021291-SC SCREW M2 L=12
座金付きなべ小ねじ Ｍ２ Ｌ＝１２
(4)
86 HA-0053400-20 SWITCH
スイッチ
(6)
87 HA-0053400-7A SWITCH
スイッチ
(2)
88 HA-0053400-70 SWITCH
スイッチ
(2)
89 HA-0055200-30 SWITCH
スイッチ
(4)
90 HA-0053400-4A SWITCH
スイッチ
(2)
91 HA-0055200-10 SWITCH
スイッチ
(1)
92 HA-0055200-1A SWITCH
スイッチ
(2)
93 HA-0055200-1B SWITCH
スイッチ
(3)
94 HA-0053500-20 SWITCH
スイッチ
(1)
95 HA-0055200-20 SWITCH
スイッチ
(1)
96 HA-0053500-3A SWITCH
スイッチ
(1)
97 HX-0032600-0A GROMMET
ドームプラグ
(3)
98 401-20505 EMG SW(F) ASM
ＥＭＧ ＳＷ（Ｆ）組
(1)
99
#01
401-31989 EMG SW F CABLE ASM (EN)
ＥＭＧ ＳＷ Ｆケーブル組（ＥＮ）
(1)
100 400-92408 OPERATION PCB FRONT10 ASM
オペレーション基板フロント１０組
(1)
101
#01
400-92482 OPERATION PCB FRONT10 ASM(EN)
オペレーション基板フロント１０組（ＥＮ）
(1)
102 401-34632 SWITCH_PANEL_BOX
スイッチパネルボックス
(1)
103
#01
HA-0053400-20 SWITCH
スイッチ
(5)
104
#01
HA-0053400-7A SWITCH
スイッチ
(1)
105
#01
HA-0053400-4A SWITCH
スイッチ
(1)
106
#01
HX-0032600-0A BUSH
ブッシュ
(4)
107 401-19698 Y_MOTOR_FAN_XL_ASM
Ｙモータファン（ＸＬ）＿組
(1)
108 401-19664 Y_MOTOR_FAN_BR_XL
ＹモータファンＢＲ＿ＸＬ
(1)
109 400-92440 BASIC FAN ASM
ファン組
(1)
110 HM-0003300-30 FAN GUARD
ファンガード
(2)
111 SL-4033591-SC SCREW M3X35
セムスねじ
(2)
112 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
113 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナツト Ｍ３Ｘ０．５ １種
(2)
114 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
115 401-19665 FAN_BR_R_XL
ファンＢＲ＿Ｒ＿ＸＬ
(1)
116 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.156)
117 400-93674 COVER_SUPPORT_R
カバー＿サポート＿Ｒ
(1)
118 SL-6061292-TN SCREW
座金付き六角穴ボルト
(2)
119 401-37727 SUB_COVER_FUR(XL)_ASM
サブカバーＦＵＲ（ＸＬ）組
(1)
120 401-37735 SUB_COVER_FUR_XL
サブカバーＦＵＲ ＸＬ
(1)
121 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(5)
122 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(1)
123 401-34633 KB_STAY_CD
ＫＢステイＣＤ
(1)
124 E1349-721-000 KEYBOARD HINGE
キーボードヒンジ
(3)
125 SM-0030401-SC SCREW M3 L=4
トラスねじ Ｍ３ Ｌ＝４
(12)
126 401-32159 PS2 KEYBOARD SP ASM
ＰＳ２ キーボード ＳＰ組
(1)
127 401-23712 KB BRACKET
ＫＢブラケット
(1)
128 400-47173 KB STAND
ＫＢスタンド
(1)
129 400-84416 KB STAY B
ＫＢステイＢ
(1)
130 E1346-721-000 KEYBOARD MAGNET
キーボードマグネット
(2)
131 401-23713 KB CLAMP
ＫＢクランプ
(1)
132 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
133 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
134 SL-6061492-TN BOLT
座金付き六角穴ボルト
(1)
135
#03
E9662-729-000 HOD (EN)
ＨＯＤ（ＥＮ）
1
- 57 -
29.COVER COMPONENTS(12)(TYPE XL)(UNTIL M/C REV.D)
カバー関係（１２）（ＸＬ 仕様）（マシン ＲＥＶ．Ｄ まで）
1 2
A
16
24
20
21
12
14
22
17
13
15
17
18
23
19
11
71
96
73
94
98
97
96
95
94
93
93
92
91
90
89
88
84
74
79
86
85
83
78
87
80
80
81
75
76
82
77
51
52
51
52
51 52
51
52
51
52
51
52
48
46
42
43
50
46
42
43
42
43
50
52
45
49
47
44
42
52
36
28
29
30
31
34
55
56
31
27
26
37
38
39
39
A
70
3
10
60
61
B
59
4
25
25
62
9
7
8
6
10
66
65
64
67
68
63
100
73
72
5
69
99
58
57
35
53
54
B
40
41
32
33
