- 65 -

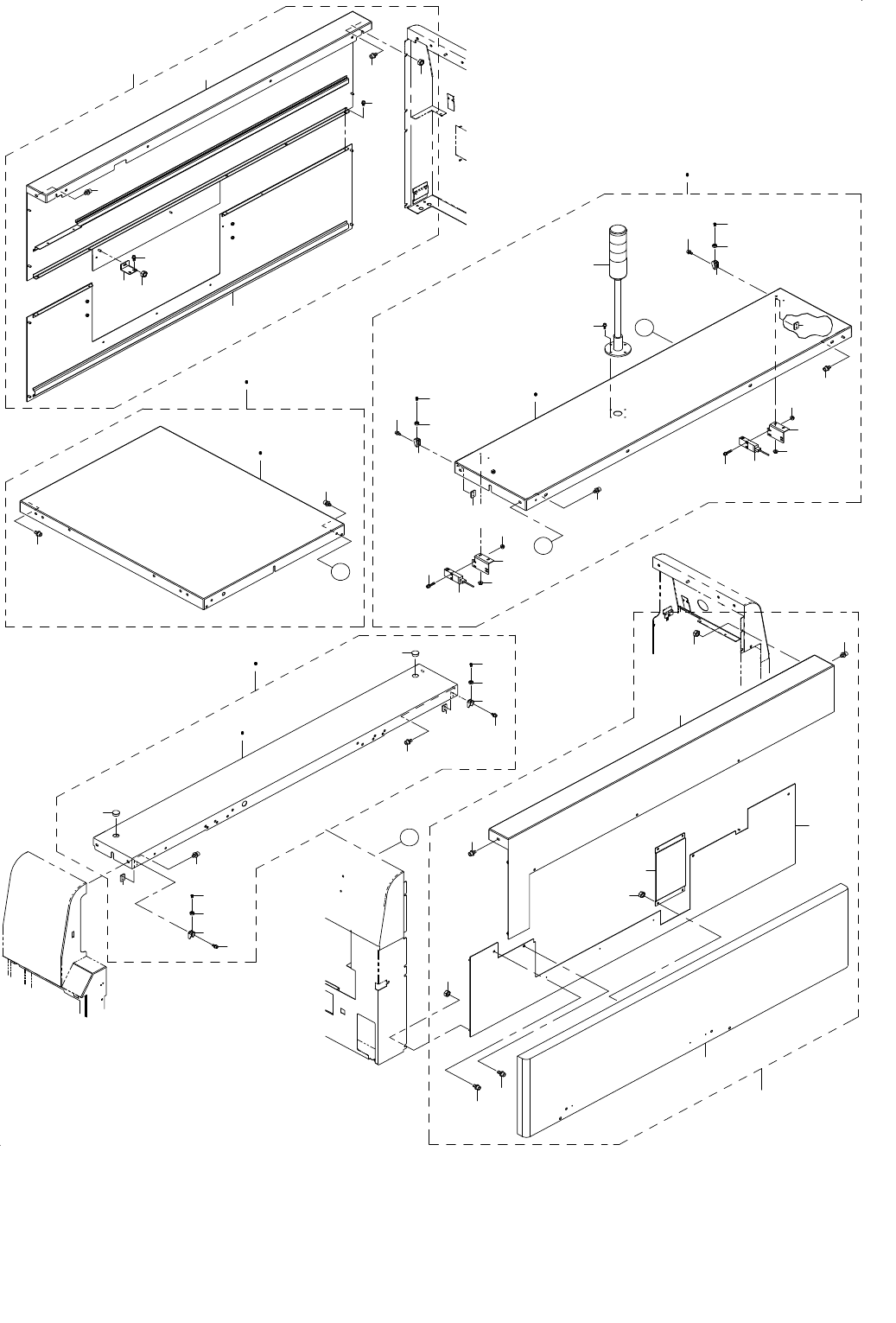

33.COVER COMPONENTS(16)(TYPE XL)
カバー関係（１６）（ＸＬ 仕様）
26
7
2
6
8
1
3
4
5
7
8
38
39
11
12
10
B
50
30
31
A
A
48
49
16
42
42
40 41
21
21
27
28
50
18
17
16
14
15
15
13
23
25
24
22
25
23
24
22
26
44
32
33
44
43
32
33
43
35
36
34
37
37
36
37
34
35
37
B
9
46 47
29
19 20
45
45
29
- 66 -
NOTE( 注記 ) #01....UNTIL M/C REV.D マシン ＲＥＶ．Ｄ まで
#02....AFTER M/C REV.E マシン ＲＥＶ．Ｅ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-21680 COVER_SUL(XL)_ASM
カバー＿ＳＵＬ（ＸＬ）＿組
1
2 SL-6041092-TN SCREW
座金付き六角穴ボルト
(6)
3 401-19679 COVER_SUL_XL
カバー＿ＳＵＬ＿ＸＬ
(1)
4 400-93815 COVER_SML_XL
カバー＿ＳＭＬ＿ＸＬ
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(5)
6 400-93820 COVER_SPT_BAR_L_XL
カバーサポートバー＿Ｌ＿ＸＬ
(3)
7 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
8 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(11)
9 401-21681 COVER_SUR(XL)_ASM
カバー＿ＳＵＲ（ＸＬ）＿組
1
10 401-19666 CABLE_SIDE_COVER
ケーブルサイドカバー
(1)
11 SL-6061292-TN SCREW
座金付き六角穴ボルト
(6)
12 SM-6061402-TN BOLT
六角穴ボルト
(2)
13 401-19676 COVER_SUR_XL
カバー＿ＳＵＲ＿ＸＬ
(1)
14 401-19668 COVER_SMR_XL
カバー＿ＳＭＲ＿ＸＬ
(1)
15 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(6)
16 NM-3060810-SF FLANGE NUT M6
フランジ付きナット Ｍ６
(8)
17 401-14182 SIDE_COVER
サイドカバー
(1)
18 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(4)
19
#01
401-21676 COVER_CUL(XL)_ASM
カバー＿ＣＵＬ（ＸＬ）＿組
1
20
#02
401-37722 COVER_CUL(XL)_ASM
カバーＣＵＬ（ＸＬ）組
1
21 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
22 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
23 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
24 400-49671 COVER CUSHION
カバークッション
(2)
25 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
26 400-93708 HOLE PLUGS HP11
ホールプラグ ＨＰ１１
(2)
27
#01
401-19678 COVER_CUL_XL
カバー＿ＣＵＬ＿ＸＬ
(1)
28
#02
401-37738 COVER_CUL_XL
カバー ＣＵＬ ＸＬ
(1)
29
#02
401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
30
#01
401-21677 COVER_CUR(XL)_ASM
カバー＿ＣＵＲ（ＸＬ）＿組
1
31
#02
401-37723 COVER_CUR(XL)_ASM
カバーＣＵＲ（ＸＬ）組
1
32 400-49671 COVER CUSHION
カバークッション
(2)
33 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
34 400-01453 SAFETY SWITCH BRACKET
セイフティスイッチブラケット
(2)
35 400-02254 COVER OPEN SW CABLE ASM
カバーオープンＳＷ
(2)
36 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
37 NM-3040520-SF FLANGE NUT M4
フランジ付きナット Ｍ４
(8)
38 400-48045 SIGNAL TOWER LIGHT ASM
シグナルタワーライト組
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
40
#01
401-19677 COVER_CUR_XL
カバー＿ＣＵＲ＿ＸＬ
(1)
41
#02
401-37739 COVER_CUR_XL
カバー ＣＵＲ ＸＬ
(1)
42 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
43 400-01464 STOPPER SUPPORT
ストッパサポート
(2)
44 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
45
#02
401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(2)
46
#01
401-21678 COVER_CUC(XL)_ASM
カバー＿ＣＵＣ（ＸＬ）＿組
1
47
#02
401-37724 COVER_CUC(XL)_ASM
カバーＣＵＣ（ＸＬ）組
1
48
#01
401-19671 COVER_CUC_XL
カバー＿ＣＵＣ＿ＸＬ
(1)
49
#02
401-37737 COVER_CUC_XL
カバー ＣＵＣ ＸＬ
(1)
50 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(8)
- 67 -

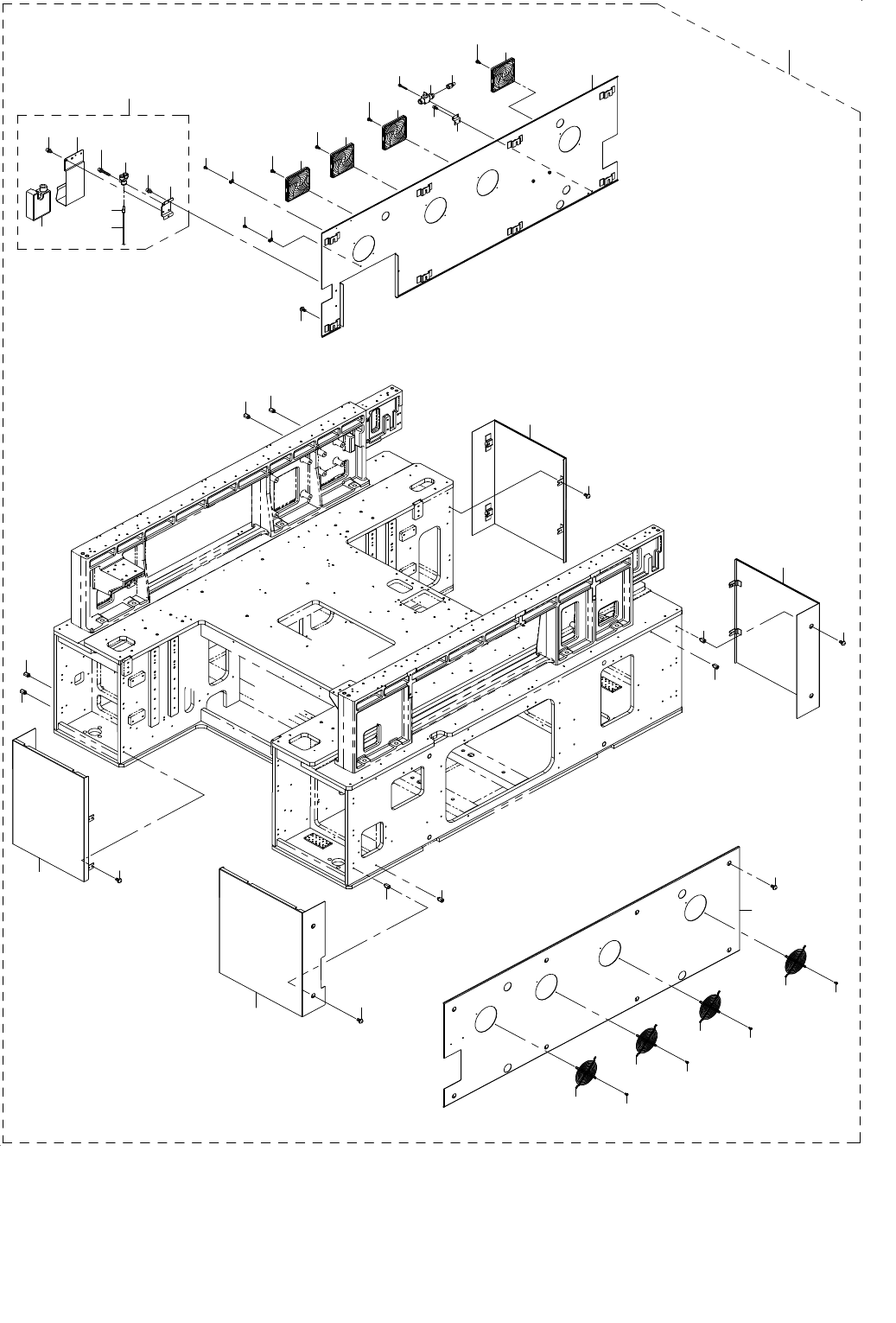

34.COVER COMPONENTS(17)(TYPE XL)
カバー関係（１７）（ＸＬ 仕様）
26
4
29
30
30
27
31
32
28
34
33
12
13
13
12
11
10
9
8
7
6
5
1
6
5
25
24
23
22
21
20
19
18
6
5
5
6
17
16
16
17
16
17
16
17
15
14
3
3
3
3
3
3
3
3
2
