- 71 -
36.AIR COMPONENTS
エアー関係
9
3
13
11
12
10
31
33
30
24
25
26
6
7
27
28
32
14
29
4
21
8
15
5
17
18
23
21
22
22
21
42
45
19
19
20
21
22
34
35
36
40
16
38
39
36
37
41
44
43
43
- 72 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....TYPE AWC ＡＷＣ 仕様
#03....TYPE AWC(EN) ＡＷＣ（ＥＮ）仕様
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
12
2 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
2.5
3 PJ-0252000-03 PLUG
プラグ
1
4 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
2
5 PJ-3050600-04 TEE
チーズ
2
6 400-54839 SOFT NYLON 8
ソフトナイロン８
20
7 400-94700 AIR COMBINATION ASSY
エアコンビネーション組
1
8 400-63483 AIR COMBINATION
エアーコンビネーション
(1)
9 BT-1000651-EB POLYURETHANE TUBE
ポリウレタンチューブ
(1.7)
10 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
11 SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
12 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(4)
13 BT-1200801-EF TUBE
チューブ
(0.45)
14 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
15 BT-1200801-EF TUBE
チューブ
(1)
16 401-14030 STEP DRV BASE
ステップドライバベース
1
17 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
18
#01
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
20 400-00534 BACK UP DRIV PLATE
バックアップＤＲＩＶプレート
1
21 HX-0029400-00 FIXED BASE
固定ベース
3
22 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
3
23 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
24 PJ-3010600-03 REDUCER
レデューサ
6
25 PJ-3040600-01 REDUCER ELBOW
レデューサエルボ
4
26 PX-9500070-00 PLUG
プラグ
2
27 PJ-3080600-03 Y UNION
ユニオンワイ
2
28 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
8
29 PJ-3080600-03 Y UNION
ユニオンワイ
(1)
30 PJ-3091200-03 MANIFOLD
マニホールド
1
31 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
32 PJ-3030600-01 STRAIGHT UNION
ストレ−トユニオン
(4)
33 PJ-0200000-03 PLUG ROUND 12
プラグ φ１２
1
34
#02
HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
35
#03
HX-0054500-00 5 PHASE STEP DRIVER
５相ステッピングモータドライバ
1
36
#02
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
3
37
#02
400-00534 BACK UP DRIV PLATE
バックアップＤＲＩＶプレート
1
38
#02
HX-0029400-00 FIXED BASE
固定ベース
1
39
#02
SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
1
40
#02
E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
1
41 401-14029 STEP DRV COVER
ステップドライバカバー
1
42 PF-0200040-00 REGULATOR
レギュレータ
1
43 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
6
44 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
3
45 SM-4033001-SC SCREW M3X0.5 L=30
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝３０
2
- 73 -

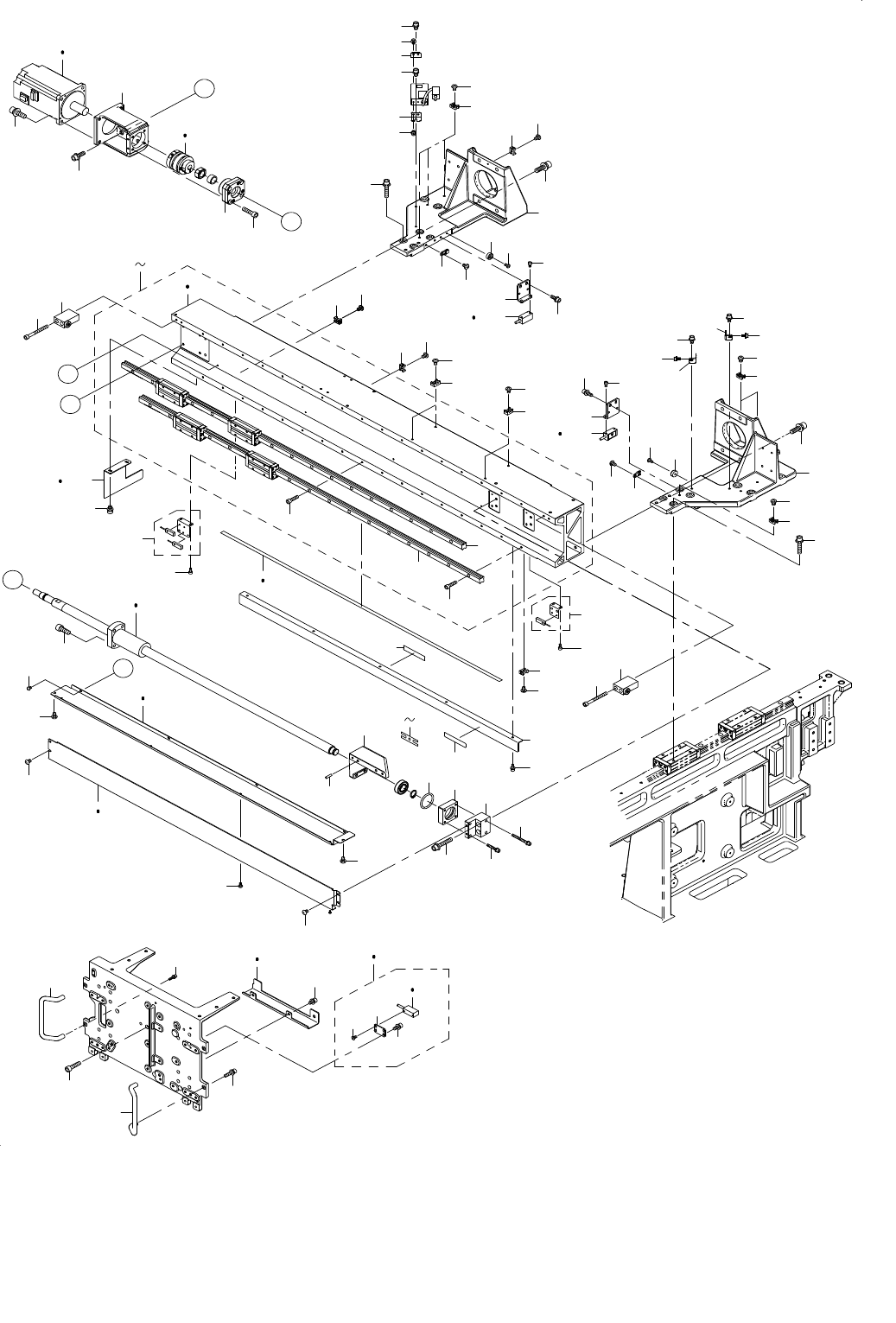

37.X-Y COMPONENTS(1)
Ｘ − Ｙ 関係（１）
76
84
C
B
66
64
65
69
70
53
54
16
53
17
54
53
52
48
47
36
37
34
33
82
31
32
30
29
25
25
26
26
24
24
21
22
23
81
20
61
58
59
57
60
55 56
63
85
85
84
72
75
71
10
18
19
80
67
68
68
67
B
C
66
64
65
64
65
64
65
64
65
62
24
53
54
15
54
53
53
52
48
47
50
49
49
50
A
7
A
49
49
45
46
40
41
35
44
43
39
38
83
27
28
25
25
26
26
24
81
20
22
23
21
13
14
51
12
51
11
9
79
77
78
1 4
5
6
7
8
8
64
65
42
