1OM-1609
2-8
2 章 2. 操作画面

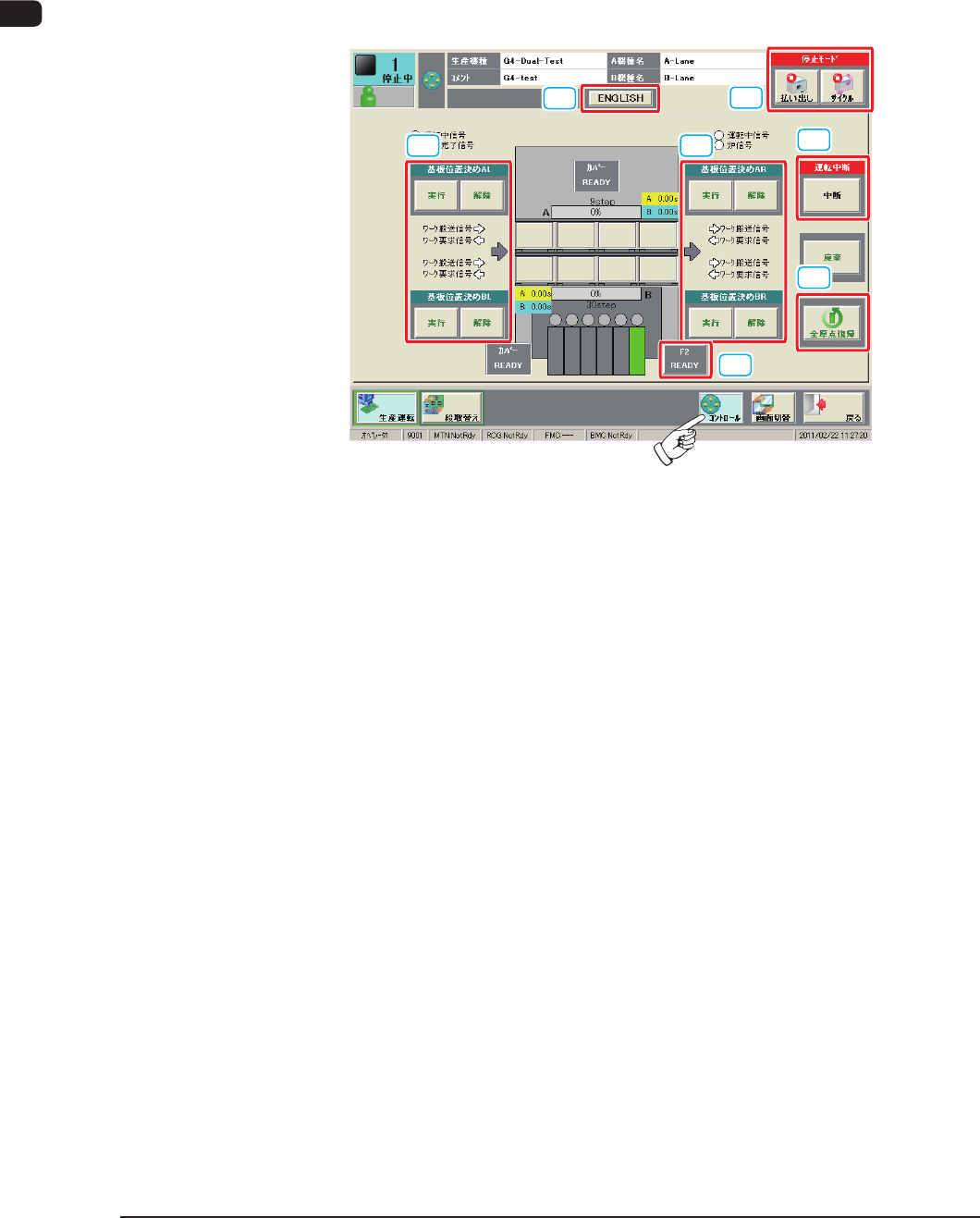

2.1 コントロールメニュー
共通メニューバーにて、[ コントロール ] ボタンを押すと、“コントロー
ルメニュー”画面が表示されます。
“コントロールメニュー”画面には、基本的な操作実行ボタンがまとめて
配置されています。
[1] [1]
[3]
[4]
[5]
[2]
[6]
F1B6-1
[1] 基板位置決め
AL、AR、BL、BR
[ 実行 ] ボタン
[ 実行 ] ボタンを押し、10 秒以内に操作パネルの [START] ボタンを
押すと、バックアップベースおよびクランプが上がり、基板位置決
め部上の基板が位置決めされます。
[ 解除
] ボタン
[ 解除 ] ボタンを押し、10 秒以内に操作パネルの [START] ボタンを
押すと、バックアップベースおよびクランプが下がり、基板の位置
決めが解除されます。
1103-004
1OM-1609
2-9
2 章 2. 操作画面
[2] [F2 READY] ボタン
[F2READY] ボタンを押すと、装置本体のフィーダ準備完了スイッチ
が点灯/消灯し、フィーダクランプ押えバーがロック/ロック解
除されます。
ノート
フィーダベースの上昇/下降は行えませんので、その場合、装置
本体のフィーダ準備完了スイッチで行ってください。
装置本体のフィーダ準備完了スイッチについては、“1 章2.2.2.1
フィーダ準備完了スイッチ”および“1 章2.2.2.2カバーロック
スイッチ”を参照してください。
[3] 停止モード
[ 払い出し ] ボタン
仕掛かり中の基板の生産終了後に、基板を払い出して生産運転が停
止します。
[ サイクル
] ボタン
仕掛かり中の基板の部品装着終了後に生産運転が停止します。
[4] 運転中断
[
中断 ] ボタン
装置の状態が“一時停止”になると [ 中断 ] ボタンが表示されます。
[ 中断 ] ボタンを押すと、“一時停止”の状態が解除され、装置は“停
止”の状態になります。
[5] [
全原点復帰 ] ボタン
[ 全原点復帰 ] ボタンを押した後、10 秒以内に操作パネルの [START]
ボタンを押すと、全軸の原点復帰を行います。
[6] [
言語切替え ] ボタン
ボタンに表示されている言語に切替えを行います。
1103-004
1OM-1609
2-10
2 章 2. 操作画面
1103-004
2.2 認識画面
操作画面の共通メニューバーの [ 画面切替 ] ボタンを押すと、タッチスク
リーンの表示が“認識画像”画面に切替ります。
2.2.1 通常の操作時の認識画面
“運転中”に認識画面を表示すると、以下のような画面が表示されます。
[1]
[3]
[2]
F1B6-2
[1] 認識画像表示領域
各ブロックの認識画像 ( カメラ画像 ) が表示されます。
マルチ (2 ビーム同時 ) 表示とシングル (1 ビーム ) 表示が選択可能
です。
表示を切替えたい認識画像を選択することにより、認識画像表示領
域の表示内容を切替えます。
