1OM-1609 3-2 3 章 1. 生産運転 1.1 生産運転前の点検 1.1.1 使用電源の確認 本装置に電源を供給している工場のメインブレーカがオンになっている ことを確認してください。 • 使用電源 :3 相AC200V ± 20 V • 皮相電力 :約 7.4kVA 1.1.2 使用空気圧の確認 以下の空気圧に設定されていることを確認してください。 • メイン圧力：0.45MPa(4.6kgf/cm…
1OM-1609
3-1
3 章 1. 生産運転
1103-004
1. 生産運転
生産運転の流れは以下のようになります。
生産運転前の点検 1.1.1 使用電源の確認
1.1.2 使用空気圧の確認
1.1.3 カバー部の確認
1.1.4 装置周辺の安全確認
生産運転前の準備 1.2.1 電源の投入
1.2.2 部品の準備
1.2.3 基板の準備
生産運転の始動 1.3.1 システムの起動
1.3.2 ログイン
1.3.3 生産運転メイン画面の表示
生産機種の切替え 2. 生産機種の切替え
部品や基板の補給 3. 部品の補給
4. 基板の補給
生産運転の停止、 5.1 運転の停止
中断と再始動 5.2 生産運転の中断
生産運転の終了 5.5.1 生産運転の停止
5.5.2 ログアウト
生産運転の流れ F1C1
1OM-1609
3-2
3 章 1. 生産運転
1.1 生産運転前の点検
1.1.1 使用電源の確認
本装置に電源を供給している工場のメインブレーカがオンになっている
ことを確認してください。
•
使用電源 :3 相AC200V
±
20
V
•
皮相電力 :約 7.4kVA

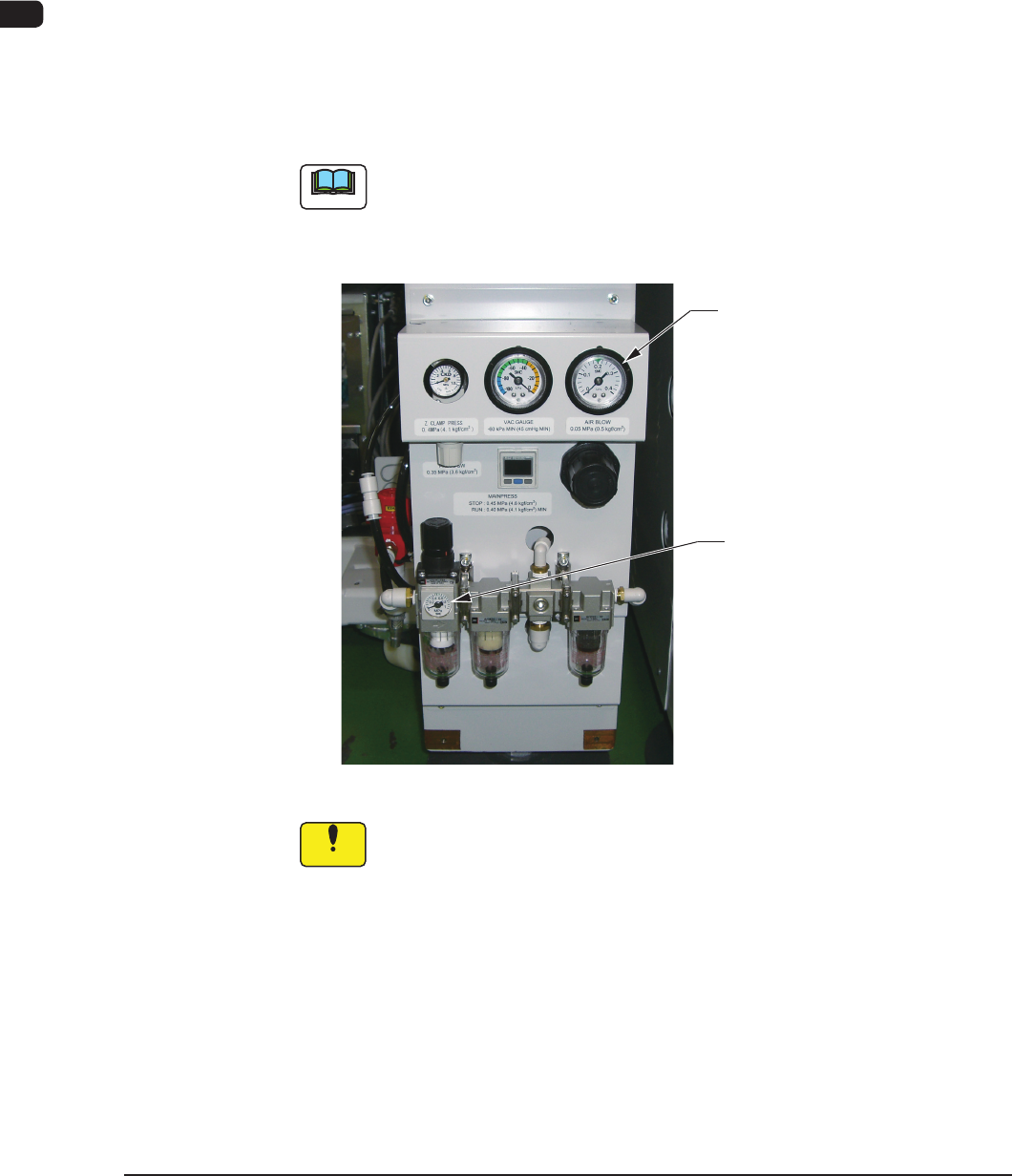

1.1.2 使用空気圧の確認
以下の空気圧に設定されていることを確認してください。
•
メイン圧力：0.45MPa(4.6kgf/cm
2
)
ノート
装置停止時の設定圧です。
運転時は、min.0.4MPa(4.1kgf/cm
2
)必要です。
•
エアブロー圧力：0.05MPa(0.5kgf/cm
2
)
メインエア圧
0.45 MPa (4.6 kgf/cm
2
)
エアブロー圧力
0.05 MPa (0.5 kgf/cm
2
)
F1C2
注 意
(a) 設定空気圧を変えると、エア機器が正常に動作しなくなりますので、
変更しないでください。
(b) 本装置の空圧機器 ( エアシリンダなど ) に水分、油分、ダストな
どが入ると故障の原因になりますので、ドライクリーンエアを使用
してください。
1103-004
1OM-1609
3-3
3 章 1. 生産運転
1.1.3 カバー部の確認
危険
装置内には、重大な人身事故の原因となる、強力な可動
部や高電圧の危険があります。
•
資格のある保守員以外はカバーを外さないでくださ
い。
•
装置のカバーは、取付けた状態で使用してください。
•
カバーが外れている場合は、取付けてください。
•
運転を開始する前に、透明カバーを閉めてください。
•
透明カバーのインタロックを解除しないでください。

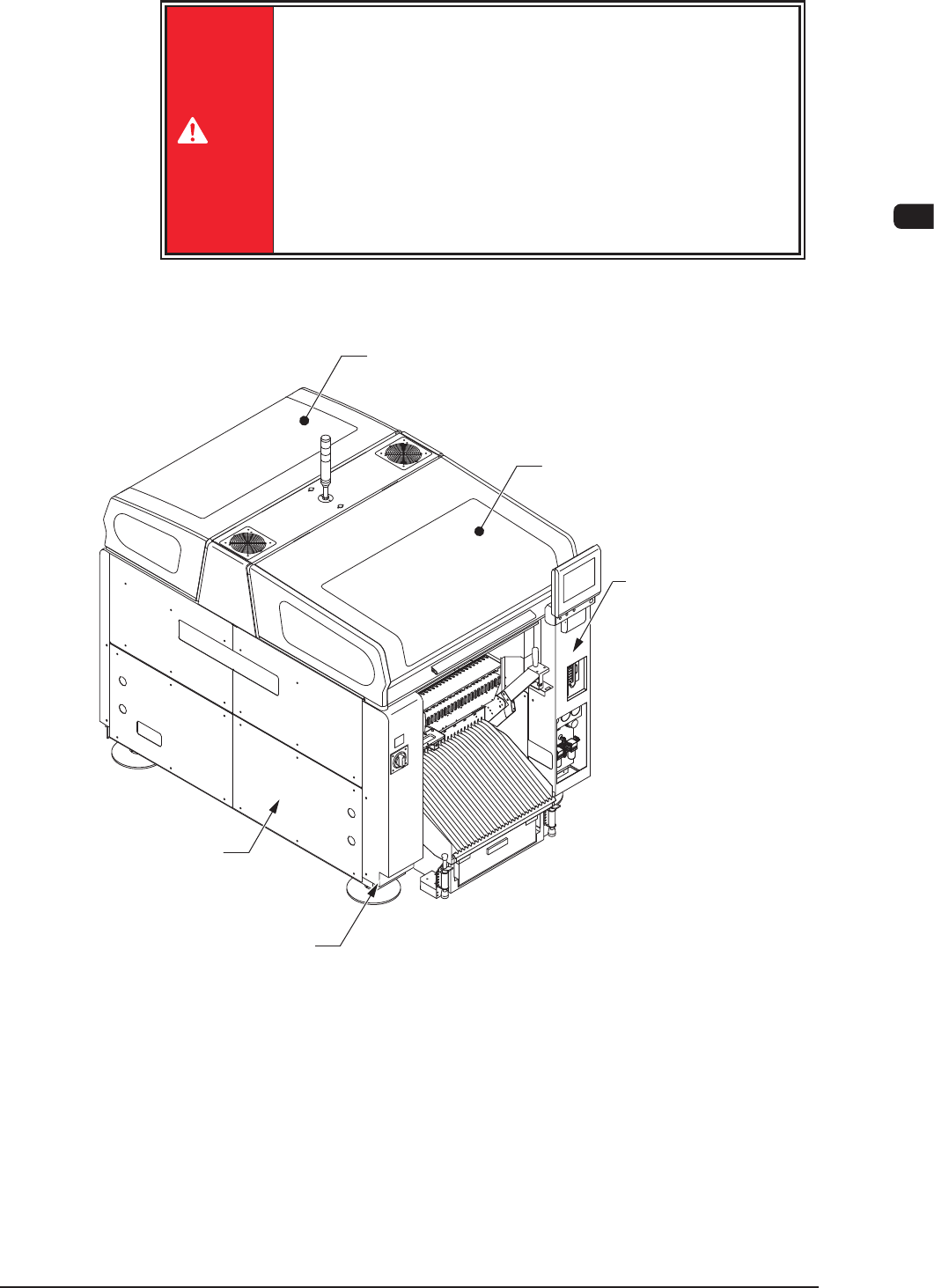

ビーム上部の透明カバー、架台まわりの安全カバー、コンベア両端下部の
電装部品収納部カバーが閉まっていることを確認してください。
電装部品収納部カバー
（架台まわり ）
安全カバー（架台まわり）
透明カバー ( ビーム上部 )
透明カバー ( ビーム上 部 )
安全カバー
（架台まわり）
装置前面 F1C3
1007-003
