1OM-1609 3-9 3 章 1. 生産運転 1.3.3 生産運転メイン画面の表示 手順 (1) トップ画面で、[ 生産 ] ボタンを押す。 ( タッチスクリーン上に“生産運転”画面が表示されます。) F1C8 (2) “生産運転”画面で、 [ 運転方法 ]ボタンを押す。 (“運転方法”画面の初期表示として“運転モード”画面が表示され ます。) F1C9 1 103-004
1OM-1609
3-8
3 章 1. 生産運転
1007-003
1.3.2 ログイン

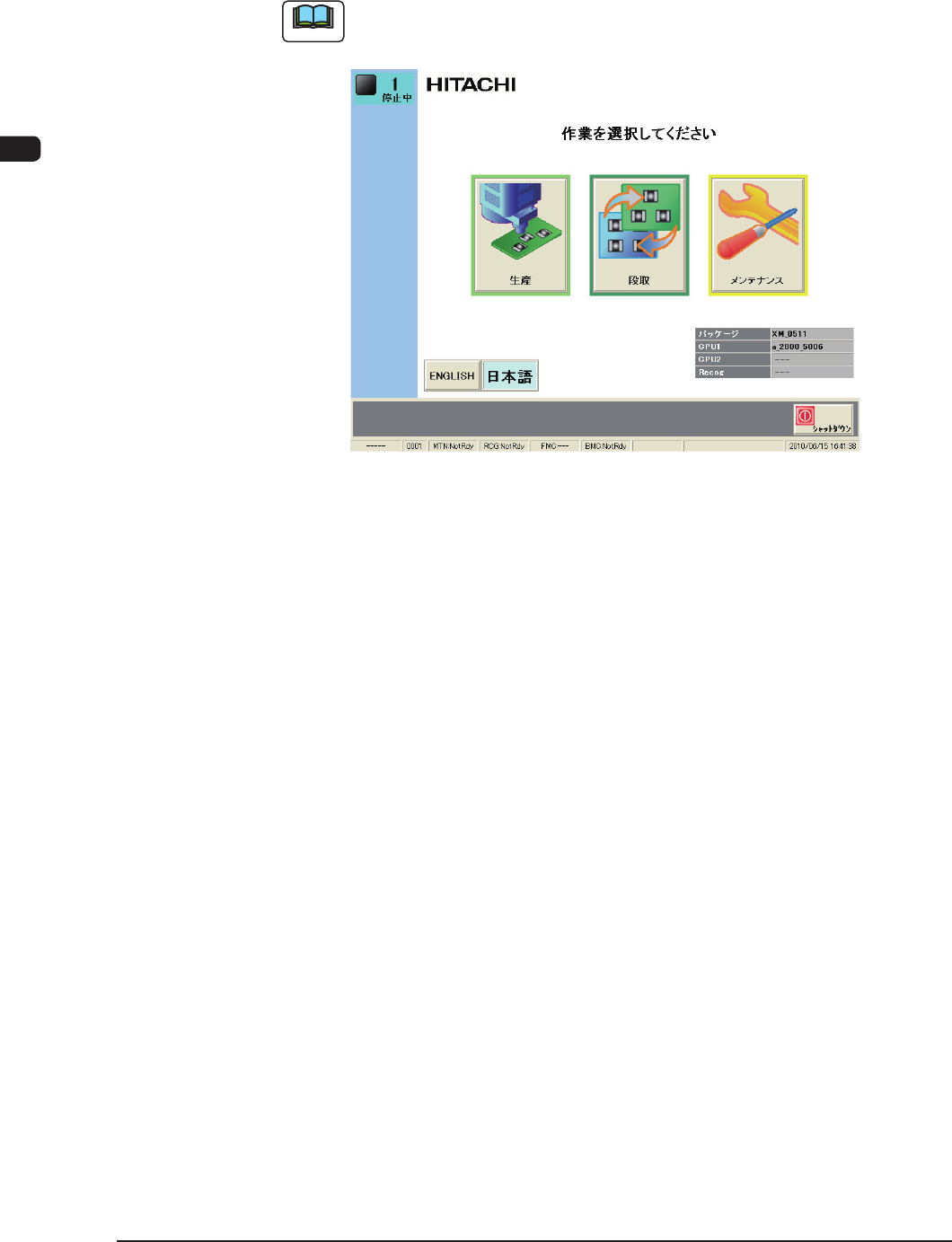

自己診断が完了すると、[POWERON] ボタンが黄緑色に変り、タッチスク
リーンにトップ画面が表示されます。
ノート
トップ画面の詳細については、“2 章1.1トップ画面”を参照してくだ
さい。
F1C7
1OM-1609
3-9
3 章 1. 生産運転

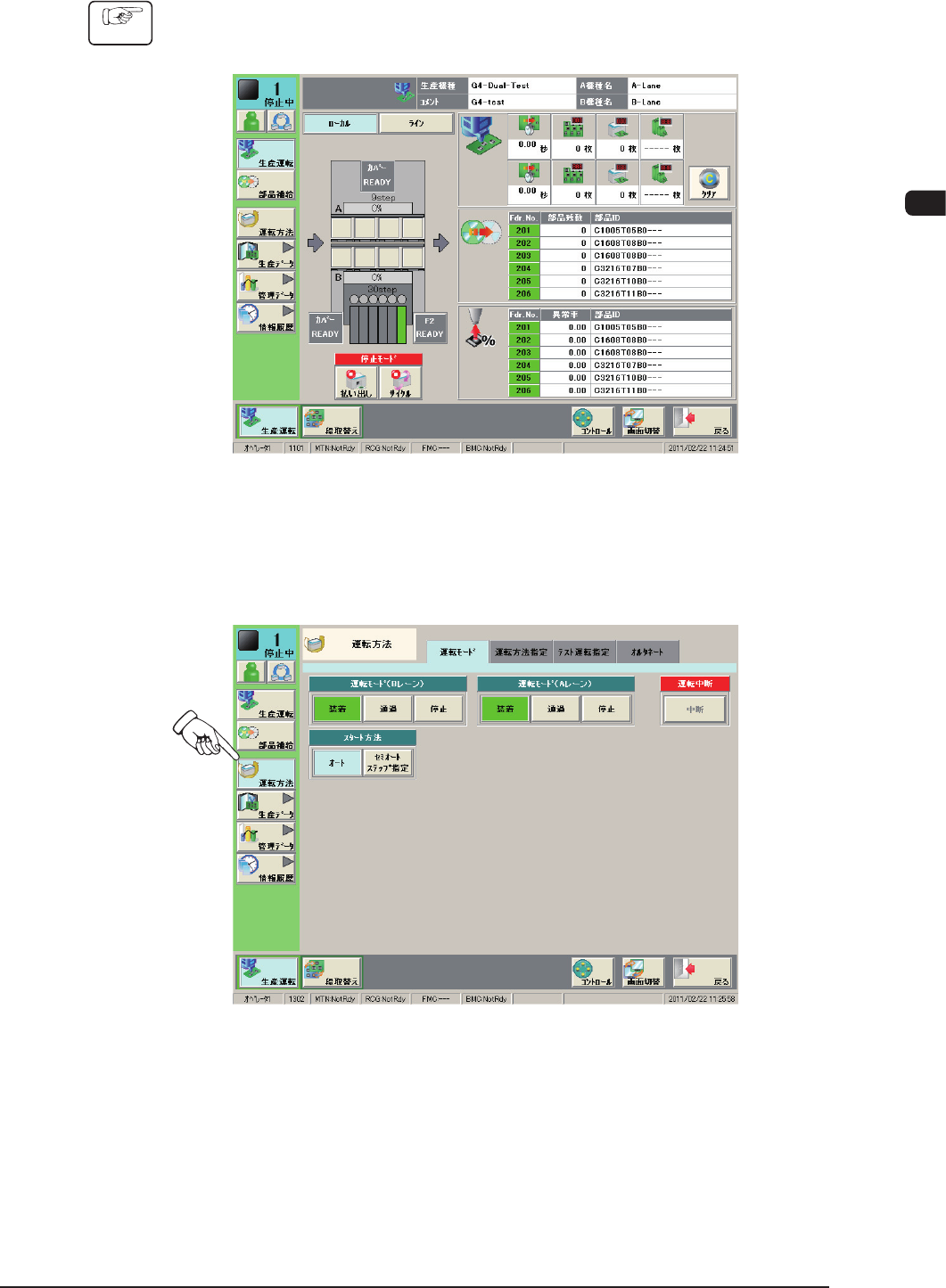

1.3.3 生産運転メイン画面の表示
手順
(1)トップ画面で、[ 生産 ] ボタンを押す。
( タッチスクリーン上に“生産運転”画面が表示されます。)
F1C8
(2)“生産運転”画面で、[ 運転方法 ]ボタンを押す。
(“運転方法”画面の初期表示として“運転モード”画面が表示され
ます。)
F1C9
1103-004
1OM-1609
3-10
3 章 1. 生産運転

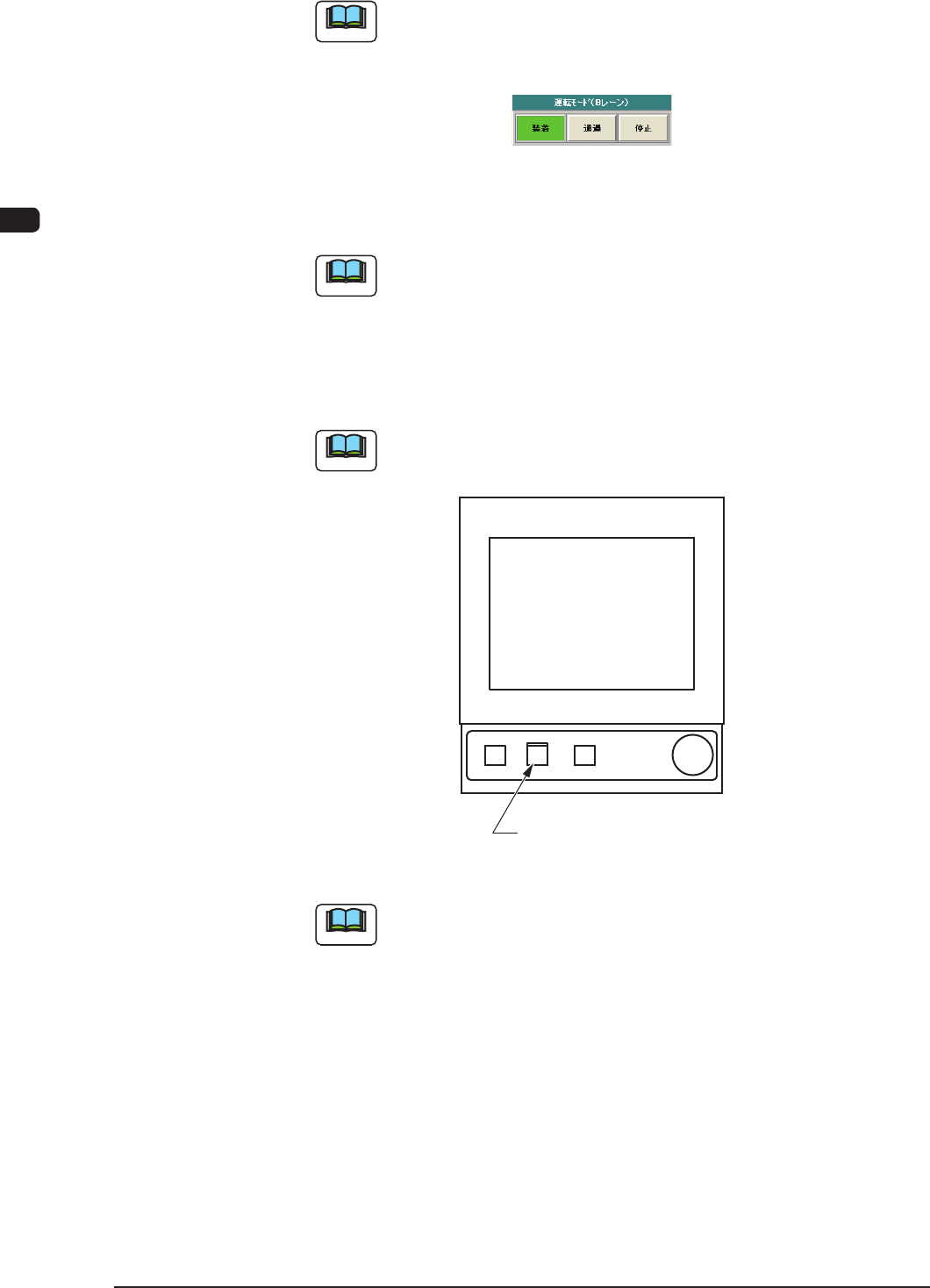

(3)“運転モード”の[ 装着 ]ボタンを押す。
ノート
通過運転の場合は、“運転モード”の[ 通過 ]ボタンを押します。
通過運転とは、基板に部品を装着せずに、本装置を通過( 後工程
に基板を搬送 )させる運転モードです。
F1C10
(4)生産運転を行うパターンプログラムに機種切替えを行います。
ノート
詳細については、“3 章2.生産機種の切替え”を参照してください。
(5)操作パネルの[START]ボタンを 2 回押す。
(1 回目の[START]でボタンが点滅し、点滅中にもう一度押すと生産
運転( 装置 )が始動します。)
ノート
1 回目の[START]で運転不可の場合、起動案内メッセージが表示
されます。
［START］ボタン
F1C11
ノート
(a)
“生産運転”
画面以外では、[START]ボタンが点滅しないため
始動できません。
(b)基板位置決め部にすでに基板がある場合は、その基板には部品
が装着されずに排出されます。
