1OM-1609
3-22
3 章 2. 生産機種の切替え

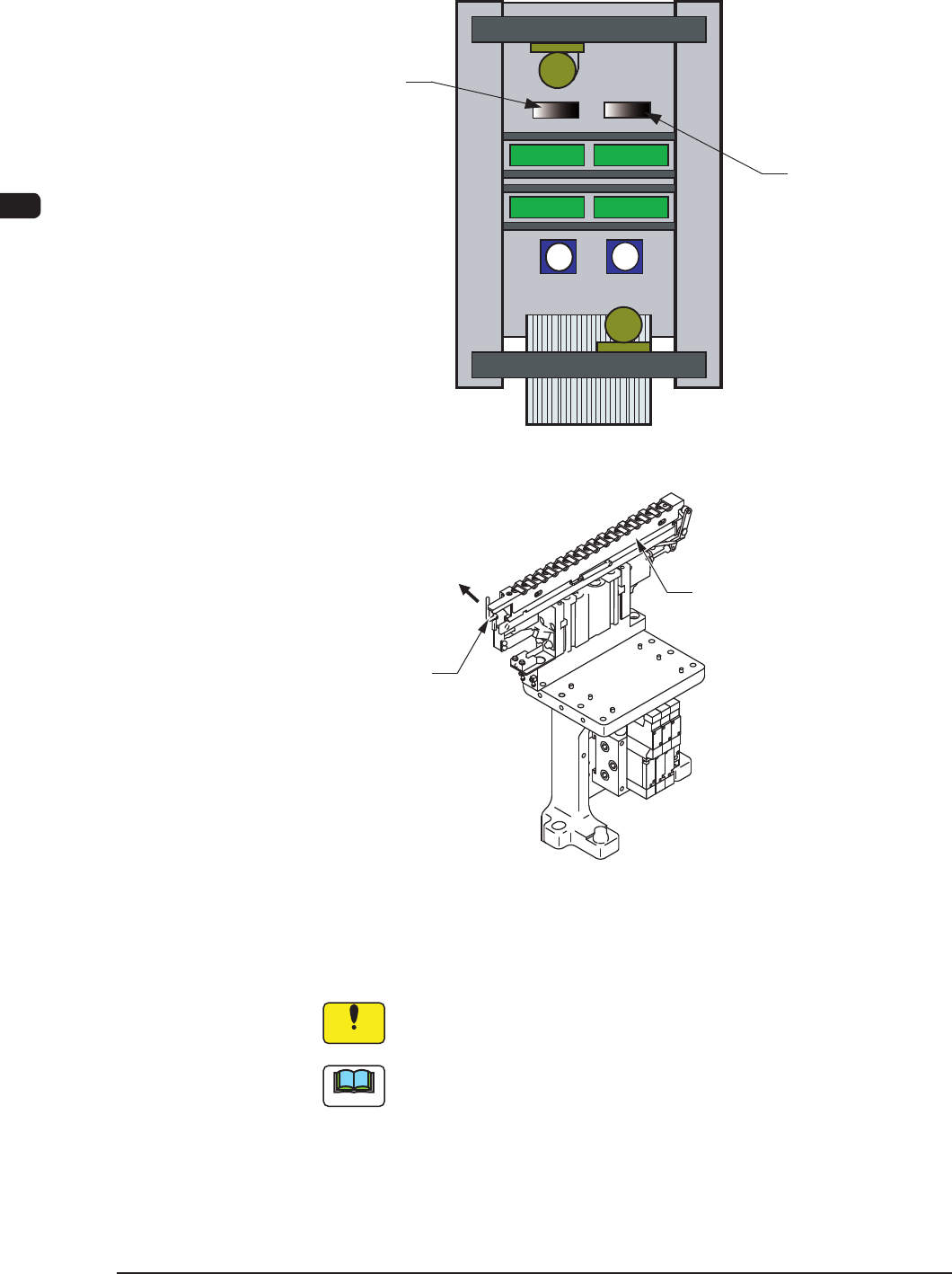

(4)ノズルストッカを手で保持しながらノズルストッカ部のレバーを倒
し、ノズルストッカ部からノズルストッカを取外す。
ノズル ストッカ 部
ノズルストッカ部
F1D16
ノズルストッカ
レバー
レバーを倒す
F1C18-1
（5）ノズルストッカシャッタをスライドさせ、吸着ノズルをすべて取外
す。
注 意
ノズルストッカに吸着ノズルを取付け、取外しする場合は、ノズル
ストッカシャッタをスライドさせて行ってください。
ノート
ノズルストッカ交換ユニット( 付属 )に、機種切替後の吸着ノズ
ルを準備しておくと、吸着ノズルの交換の時間を短縮することが可
能です。
1103-004
1OM-1609
3-23
3 章 2. 生産機種の切替え

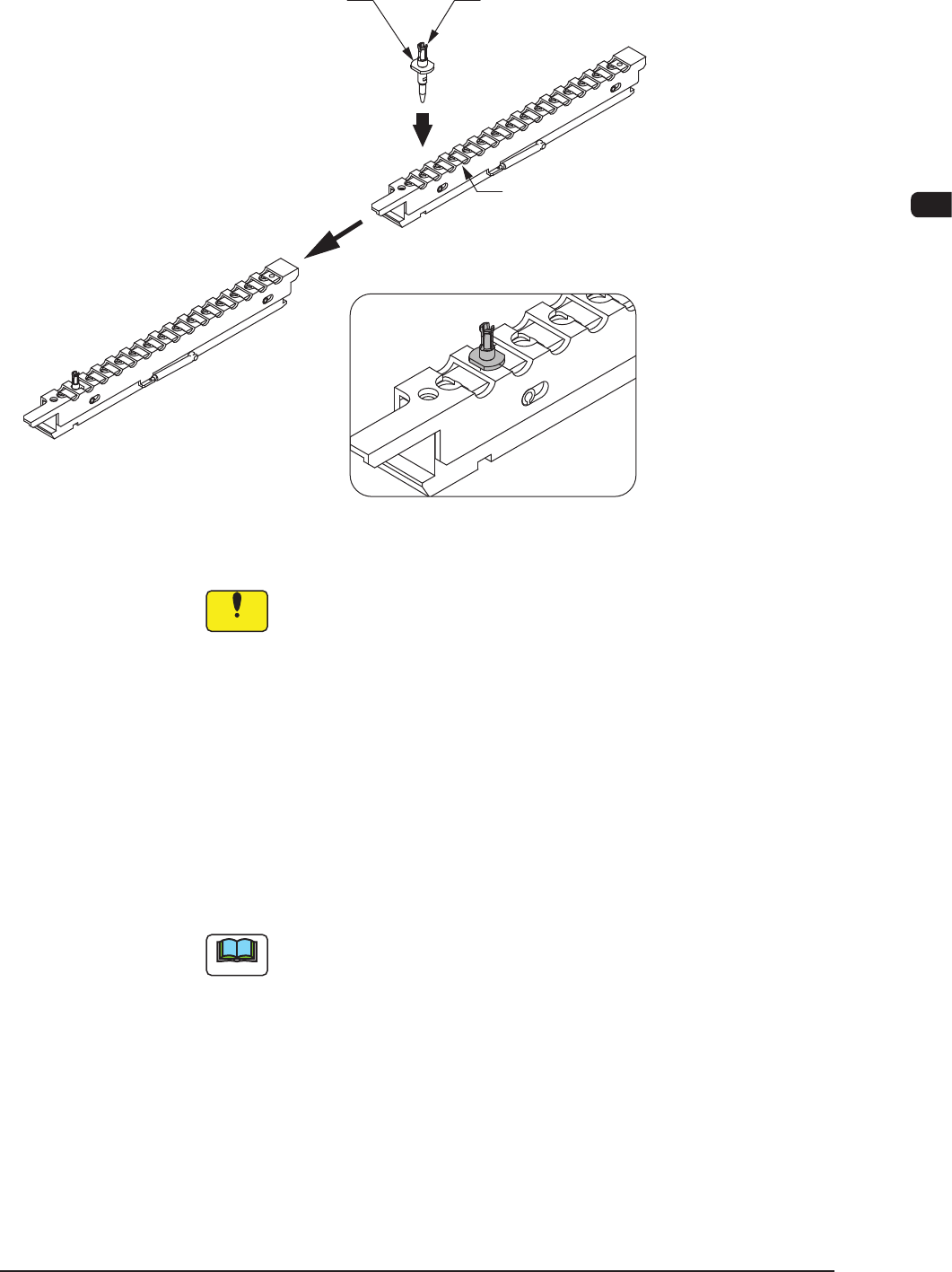

（6）ノズルストッカシャッタをスライドさせ、使用する吸着ノズルをす
べてノズルストッカにセットします。
この部分を強く握ると破損しますので、
200 g 以上の力を加えないでください。
吸着ノズル
ノズルストッカシャッタをスライドさせ、
吸着ノズルを取付ける
正しい取付け
誤った取付け
吸着ノズルを置いた状態
ノズルストッカシャッタ
F1C18-2
注 意
(a) ノズルストッカへの吸着ノズルの取付けは正しく行ってくださ
い。
吸着ノズルをノズルストッカシャッタの上に置いた状態で運転
を行うと装置を壊すおそれがあります。
(b) 中異形ノズルをノズルストッカにセットする場合は、フィーダ
側から見てノズルの刻印が右側になるようにしてください。
ノズルのセット方向を間違えると、ノズル識別時に異常画面が
表示され、装置が停止します。
（7）ノズルストッカを装置に取付けます。
(8)[ ノズル交換 ]ボタンを押す。
ノート
ノズルストッカ増設( オプション )を搭載した装置では、機種切
替後の吸着ノズルをノズルストッカ増設( オプション )に準備し
ておくことにより、ノズル収納とノズル装着が連続して動作します。
(9)[ 作動 ] ボタンを押し、10 秒以内に操作パネルの[START]ボタンを
押して、装着ヘッドに吸着ノズルを装着する。
(10)“ノズル交換”画面で、[ ノズル確認 ]ボタンを押し、操作パネルの
[START]ボタンを押して正しいノズルが装備されているか確認する。
1103-004
1OM-1609
3-24
3 章 2. 生産機種の切替え
2.3.5 基板移載と位置決め状態の確認
“段取”メニューの“基板移載”画面で基板移載と位置決め状態を確認し
ます。
手順

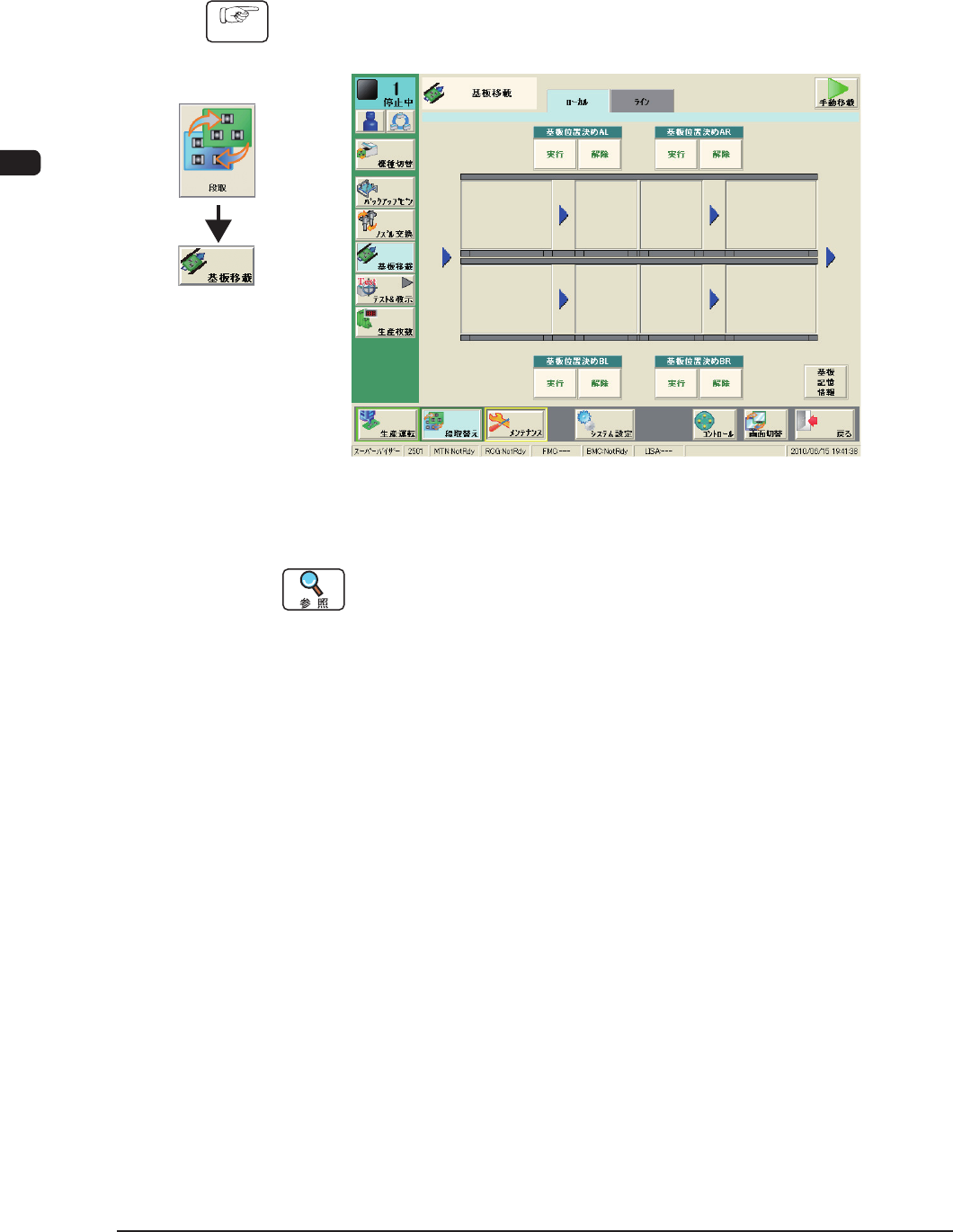

(1)“画面展開”に従い、“基板移載”画面を表示させる。
F1D17
(2)前工程より基板を搬入する。
手差しによる基板の搬入を行う場合、“3 章4.1.1基板の手差し手順”
をご参照ください。
(3)イメージ表示されている位置決めコンベア AL または BL のブロック
ボタンを押し、10 秒以内に操作パネルの[START]ボタンを押し、基
板を移載する。
(4)基板が正常に移載でき、移載時に引っかかりや落下しないことを確
認する。
(5)“基板位置決め
AL または BL”の[ 実行 ]ボタンを押し、10 秒以内
に操作パネルの[START]ボタンを押す。
( バックアップベースが上昇します。)
(6)カバーロックスイッチを押し、スイッチを消灯させる。
( 透明カバーロックが解除されます。)
1103-004
