1OM-1609
3-28
3 章 2. 生産機種の切替え
“運転方法指定”画面 (3 ページ目 ) F1D20
各アイコンから、各機能の確認および設定を行います。
詳細については、“2 巻1 章4.2運転方法指定”を参照してください。
1007-003
1OM-1609
3-29
3 章 2. 生産機種の切替え
2.4.2 部品の装着確認
正しく部品を装着できるか確認を行います。
手順
(1)前工程から基板を搬入する。
手差しによる基板の搬入を行う場合、“3 章4.1.1基板の手差し手
順”をご参照ください。
(2)操作パネルの[START]ボタンを押す。
( 装着運転が開始されます。)
(3)[ 払い出し ]ボタンを押す。
(4)装着が完了した基板の装着位置、角度や部品種類が間違っていない
かを確認する。
1007-003
1OM-1609
3-30
3 章 3. 部品の補給
1007-003
3. 部品の補給
生産運転中の部品補給は、部品切れの場合と、生産運転中、意識的に部品
を補給する場合があります。
3.1 部品切れが発生した場合
生産運転中に部品切れが発生すると、装置は以下の警報で知らせます。
タワー灯 :赤色ランプが点灯します。
ブザー :
断続音でブザーが鳴ります。
操作パネルの [START] ボタン：点滅します。
その場合は、以下の手順で部品を補給して、生産運転を再始動してくださ
い。

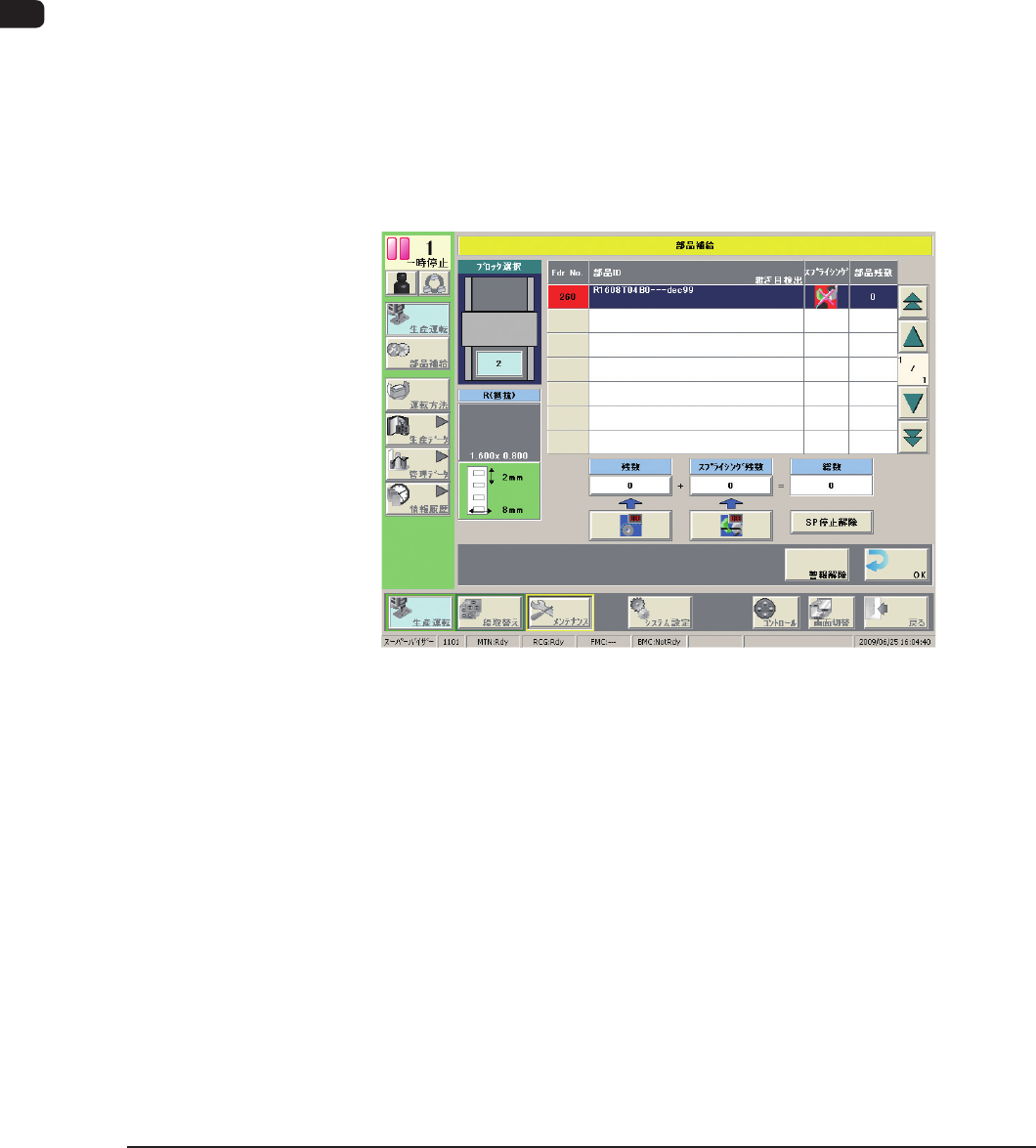

部品切れが発生すると、“部品補給”画面が表示されます。
部品切れのフィーダおよびフィーダベースは、イメージ表示部が赤色で表
示されています。
F1C14
