1OM-1609 3-33 3 章 3. 部品の補給 1007-003 3.2 生産運転中に部品を補給する場合 手順 (1) 操作パネルの[STOP]ボタンを押して、生産を一時停止する。 (2) 部品の少なくなったフィーダをフィーダベースから取外す。 (3) 新しい部品をフィーダにセットし、フィーダベースに取付ける。 (4) 生産運転メニューで、 [ 部品補給 ]ボタンを押し、 “部品補給”画 面に切替える。 F1…
1OM-1609
3-32
3 章 3. 部品の補給
1007-003
(4)フィーダに部品を補給する。
(5)部品補給したフィーダを指定の Fdr
No.位置に取付ける。
通知
正しい Fdr No. にフィーダを取付けてください。
フィーダを誤装着すると、部品がヘッドにかみ込む場合が
あります。
フィーダは奥まで挿入してください。
奥まで挿入されていないと、サプレッサのフック外れやサ
プレッサ浮きが発生した場合でも検出できず、ヘッドと干
渉してしまいます。
フィーダは、浮きのないように正しく取付けてください。
取付けが悪いと、ヘッド部との衝突または吸着異常の原因
になります。
フィーダの取付けおよび取外し方法については、“SIGMA-G4/G5テー
プフィーダ”取扱説明書の“2.テープフィーダの取付けおよび取
外し方法”を参照してください。
(6)フィーダの交換が終了後、“部品補給”画面で、補給した部品数を
設定する。
•
新品のテーピングを補給した場合
[
]( 部品補給 ) ボタンを押します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認
します。
•
使用済みのテーピングを補給した場合
(
テーピングの部品数が部品ライブラリデータで設定した
数量と違う場合 )
[
]( スプライシング残数 ) ボタンを押し、“現部品残数”入力
画面で補給した部品の数を入力します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認
します。
(7)操作パネルの
[START]ボタンを押す。
( 点滅していた
[START]ボタンが点灯( 緑色 )に変わり、運転が再
開されます。)
1OM-1609
3-33
3 章 3. 部品の補給
1007-003
3.2 生産運転中に部品を補給する場合
手順
(1)操作パネルの[STOP]ボタンを押して、生産を一時停止する。
(2)部品の少なくなったフィーダをフィーダベースから取外す。
(3)新しい部品をフィーダにセットし、フィーダベースに取付ける。
(4)

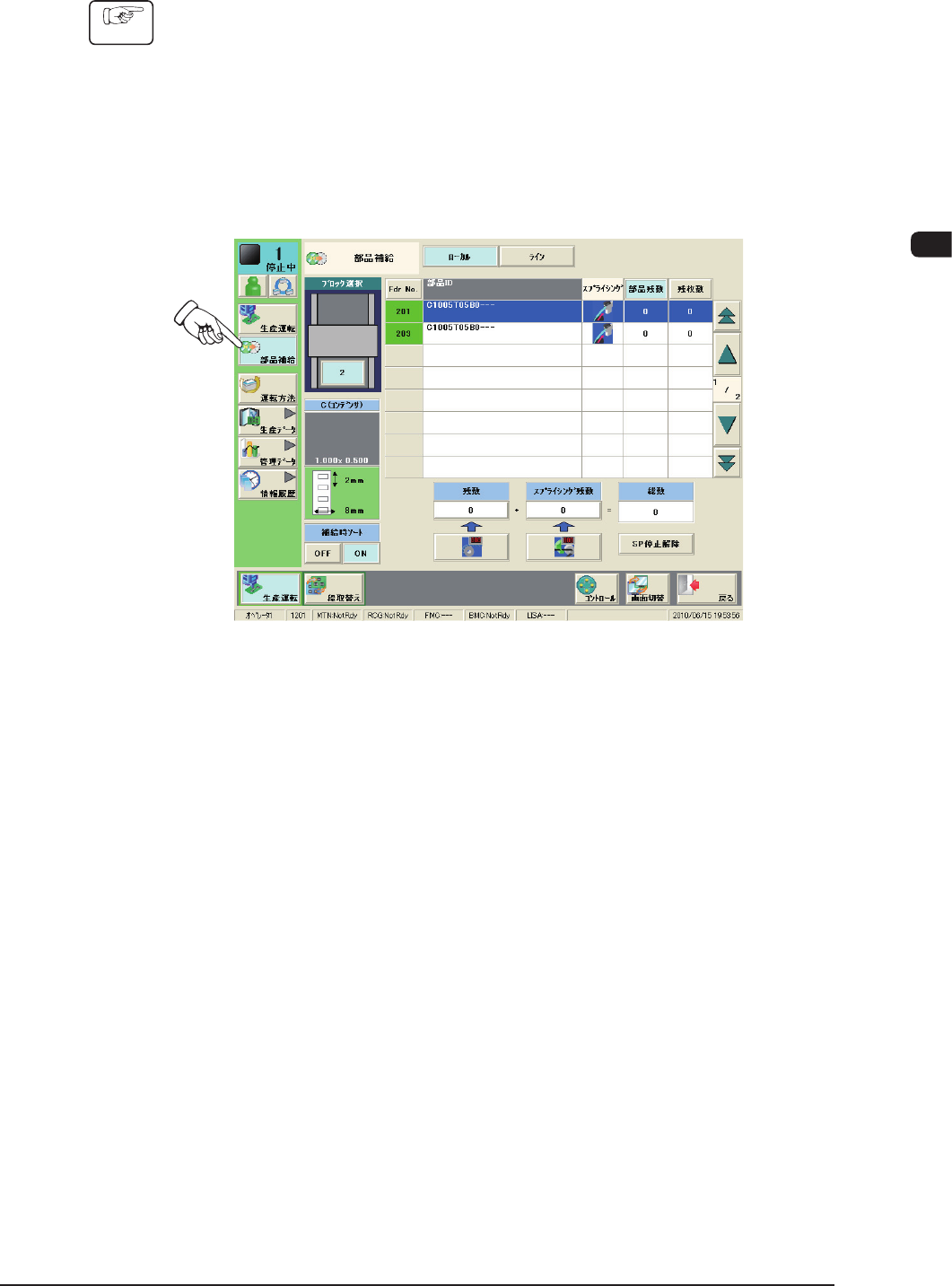

生産運転メニューで、
[ 部品補給 ]ボタンを押し、“部品補給”画
面に切替える。
F1C16
(5)部品補給を行った FdrNo. のボタンを押す。
1OM-1609
3-34
3 章 3. 部品の補給
1007-003
(6)補給した部品を設定する。
•
新品のテーピングを部品補給した場合
[
]( 部品補給 ) ボタンを押します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認
します。
•
使用済みのテーピングを部品補給した場合
(
テーピングの部品数が部品ライブラリデータで設定した数量と違
う場合 )
[
]( スプライシング残数 ) ボタンを押し、“現部品残数”入力
画面で補給した部品の数を入力します。
フィーダ一覧内の部品残数を確認し、部品補給されたことを確認
します。
(7)操作パネルの
[START]ボタンを押す。
( 生産運転が再開されます。)
