1OM-1609
3-42
3 章 5. 運転の停止、中断と再始動

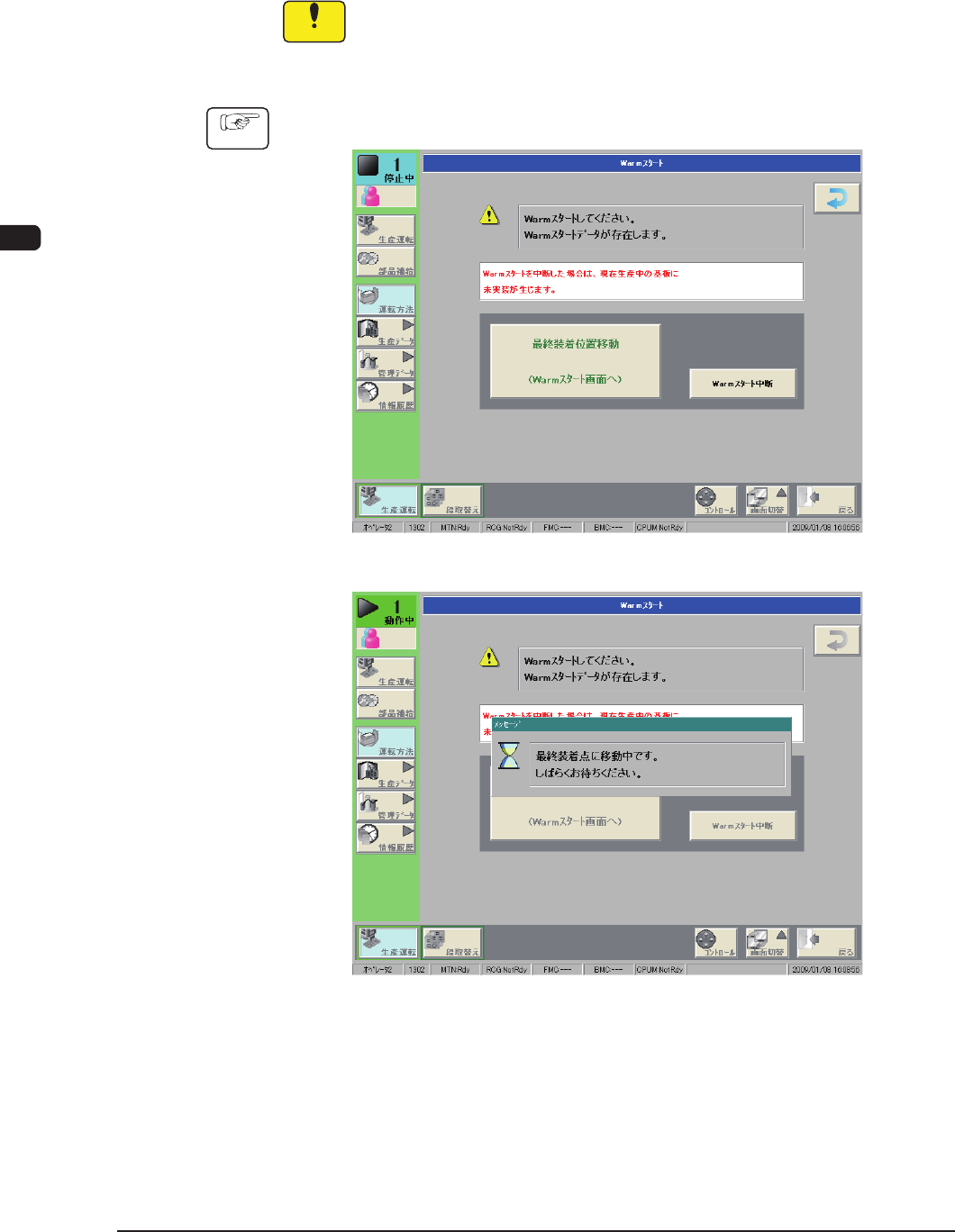

5.3 ウォームスタートでの生産再開
ウォームスタートをすることにより、装置が停止したステップから生産を
開始でき、不良基板を作らずに生産を再開することが可能です。
注 意
ウォームスタートを中断した場合、現在生産中の基板に未実装が生じる
おそれがあります。
ウォームスタートでの生産再開を推奨します。
手順
(1)[ 最終装着位置移動 ]ボタンを押す。
F1C24
F1C25
1007-003
1OM-1609
3-43
3 章 5. 運転の停止、中断と再始動
(2)各ヘッドの最終装着部品が装着されているかを確認する。
F1C26
(3)“装着設定”を選択する。
( 基板に部品が装着されている場合は[ 装着しない ]ボタンを、基
板に部品が装着されていない場合は、[ 装着する ]ボタンを選択し
ます。)
(4)[Warm スタート ]ボタンを押して、ウォームスタートを開始する。
ノート
装着設定をしていないヘッドがあると、ウォームスタートを開始で
きません。
(5)ウォームスタートで生産した基板は、すべての部品が正常に装着さ
れていることを確認する。
1007-003
1OM-1609
3-44
3 章 5. 運転の停止、中断と再始動
5.4 装着リカバリでの生産再開
吸着前ノズル確認機能を使用している場合、部品吸着前にノズル先端に異
物や部品が検出されると、“吸着前ノズル確認異常”画面が表示され、装
着リカバリ操作が可能となります。
手順
(1)[ 復帰 ]ボタンを押す。
(“装着ステップリカバリ”画面が表示されます。)
F1C27
(2)[ 装着位置移動 ]ボタンを押す。
(“装着位置”画面が表示されます。)
F1C28
1007-003
