1OM-1609-004_w - 第162页
1OM-1609 3-46 3 章 5. 運転の停止、中断と再始動 (4) 表示されているすべてのステップに対して、手順 (2) と (3) の操作 を行う。 (5) すべてのステップの部品の装着状態が “確認 OK” となったら、 [ スタート ]ボタンを押す。 ( 運転を再開します。) F1C31 1007-003
1OM-1609
3-45
3 章 5. 運転の停止、中断と再始動

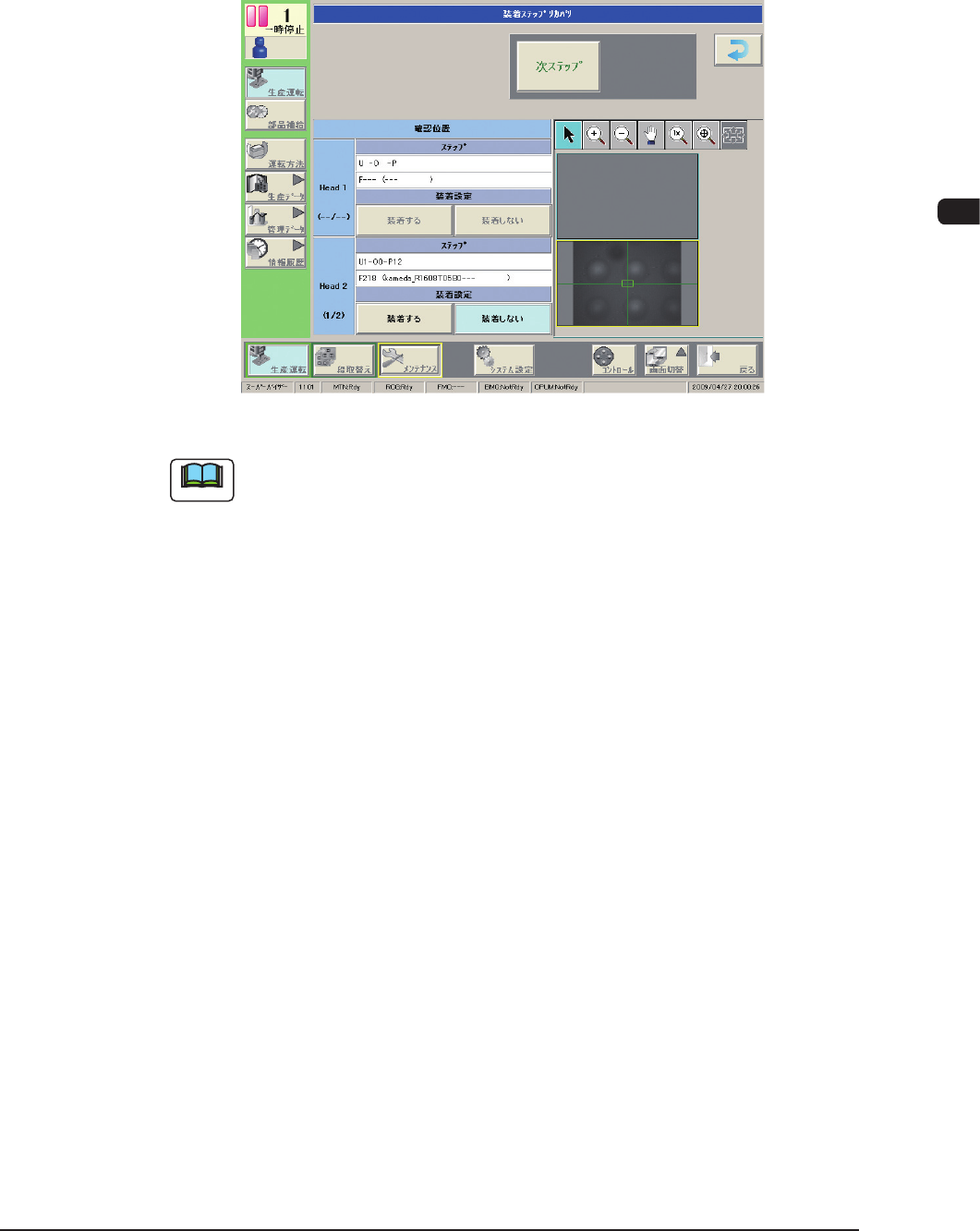

(3)基板に部品が装着されている場合は[ 装着しない ]ボタン、基板に
部品が装着されていない場合は[ 装着する ]ボタンを選択する。
([ 装着する ]ボタン、[ 装着しない ]ボタンを押すと、[ 次ステップ ]
ボタンが有効になります。[ 次ステップ ]ボタンを押すと次のステッ
プに進みます。)
F1C30
ノート
(a)部品装着中に異常があった場合は、異常画面が表示されます。異常
表示画面内容を参照し、原因を取除いてから再度装着リカバリを
行ってください。
(b)“生産”画面から“装着ステップリカバリ”画面を再表示させるには、
以下の方法があります。
•
[
運転方法 ]→[ 運転モード ] 画面に表示された [ 装着リカバリ ]
ボタンを押す。
•
オペレータメッセージに“装着リカバリ可能”の表示があるとき
に、操作パネルの [START] ボタンを押す。
1007-003
1OM-1609
3-46
3 章 5. 運転の停止、中断と再始動

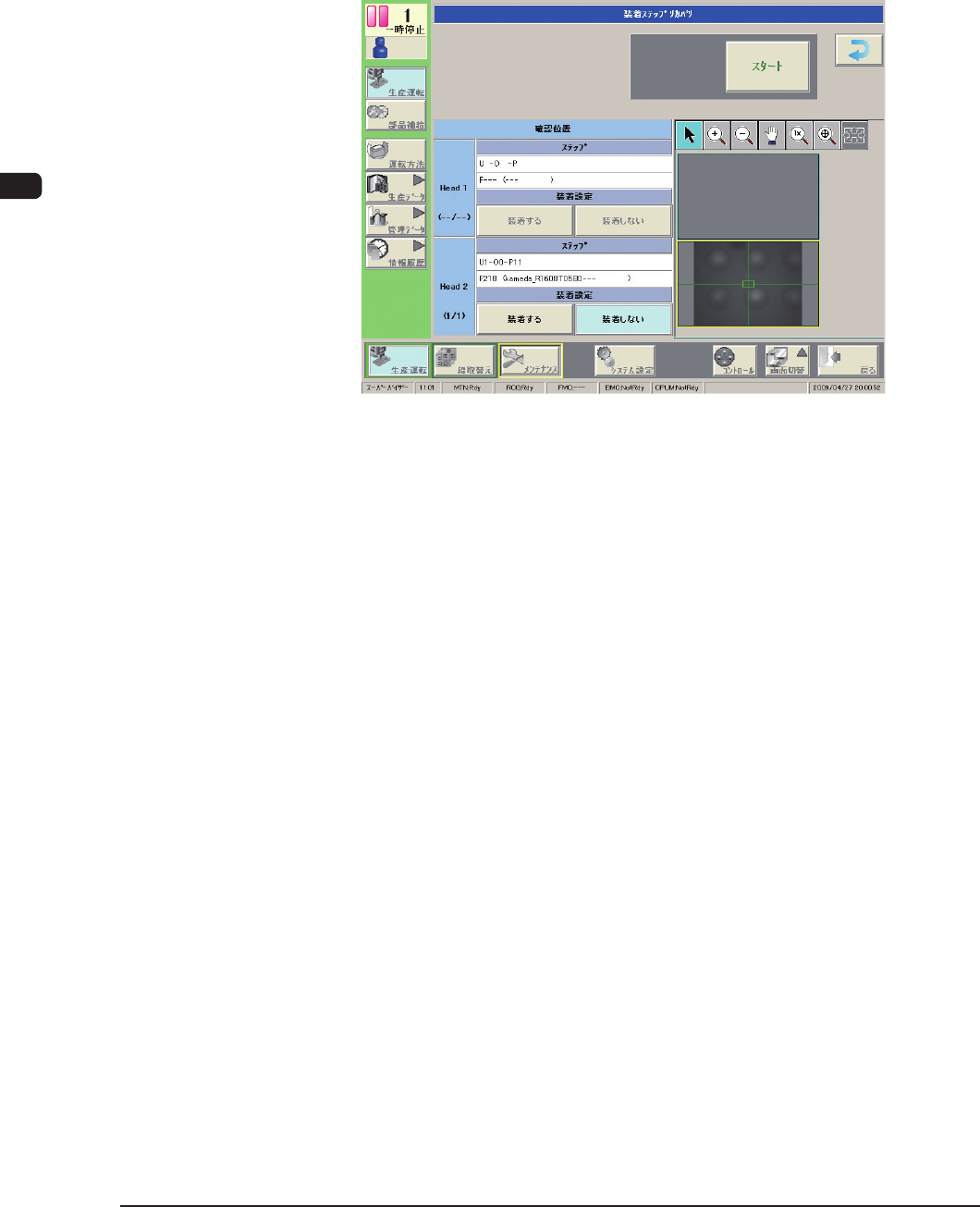

(4)表示されているすべてのステップに対して、手順 (2) と (3) の操作
を行う。
(5)すべてのステップの部品の装着状態が“確認 OK”となったら、
[ スタート
]ボタンを押す。
( 運転を再開します。)
F1C31
1007-003
1OM-1609
3-47
3 章 5. 運転の停止、中断と再始動
5.5 生産運転の終了
5.5.1 生産運転の停止
•
基板生産枚数停止機能による生産運転の停止
“基板生産枚数停止”機能を使用している場合は設定された基板数生産
を行うと自動的に装置が停止します。
基板生産枚数停止機能については“2 巻6 章8.生産枚数動”を参照
してください。
•
[ 払い出し ] による生産運転の停止
操作画面上部の状態表示部で、[ 払い出し ]
ボタンを押します。
[ 払い出し ]ボタンが黄色点灯になります。
装置内の基板に部品を装着後、生産した基板を排出して各ユニットが
定位置に戻ります。
このとき、操作パネルの[START]ボタンが消灯し、タワー灯の緑色ラ
ンプが消灯して、生産運転が停止します。

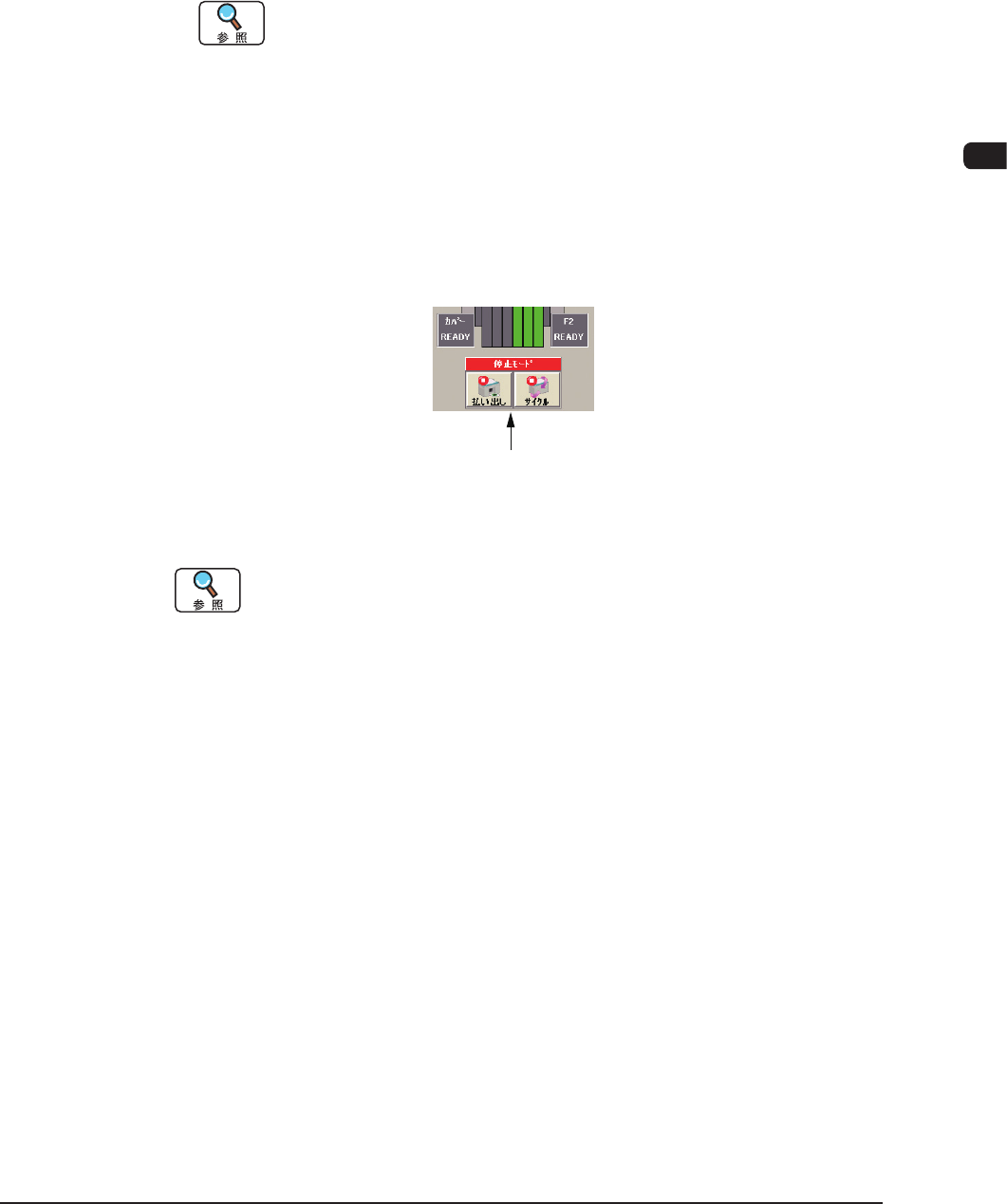

払い出し停止ボタン
状態表示部 (操作画面の下部)
F1C12
その他の停止方法については“3 章5. 運転の停止、中断と再始動”を
参照してください。
1007-003
