4 章 4. 基板認識マークの説明
(3) 材 質
銅箔、ニッケルメッキ、半田メッキ、半田レベラ、金メッキ
ノート

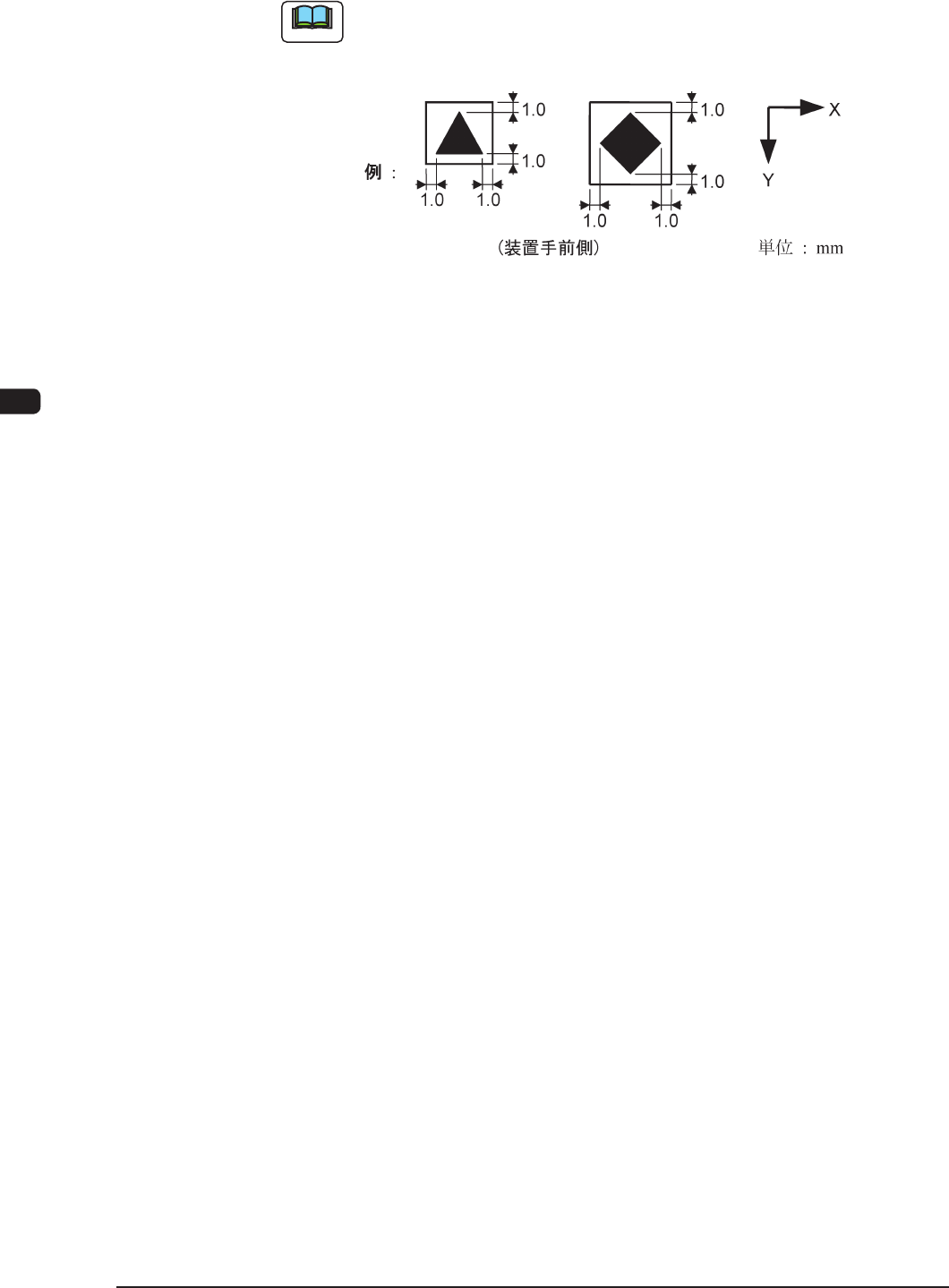

(a)基板認識マークの最外形から X/Y 方向ともに“1.0mm”の範囲には、
銅箔、レジスト、コーティング、シルク印刷および抜き穴など、誤
認識するものがないこと。
F1E4
(b)基板認識マークは、基板の形状( 切欠き、抜き穴 )、構造物からの
反射光、装置外部からの光などの影響で認識できないことがありま
す。
(c)基板認識マークは、周囲に対して十分なコントラストが得られるこ
と。( 誤認識防止 )
(d)指定したウインドウ内には、基板認識マークの他に基板認識マーク
と類似したパターンなどの誤認識するものがないこと。
(e)基板の反りが大きい場合は、基板認識マークを認識できない場合が
ありますので、認識テストを要します。
