1OM-1609 1-5 1 章 2. 各部の名称と機能 ノート （）は項を示します。 タワー灯 (2.3.2) 透明カバー (2.2.3) カバーロックスイッチ ([カバーREADY]ボタン) (2.2.2.2) [非常停止] スイッチ (2.2.1) 透明カバー (2.2.3) 装置後面 F1A3 1 103-004
1OM-1609
1-4
1 章 2. 各部の名称と機能
2. 各部の名称と機能
2.1 装置の外観
ノート
（）は項を示します。
タワー灯
(2.3.2)
操作パネル
(2.3.3)
[ 非常停止 ] スイッチ
(2.2.1)
フィーダ準備完了スイッチ
([F2 READY] ボタン )
(2.2.2.1)
透明カバー
(2.2.3)
カバーロックスイッチ
([ カバー READY] ボタン )
(2.2.2.2)
電源ブレーカ
(2.3.1)
透明カバー
(2.2.3)

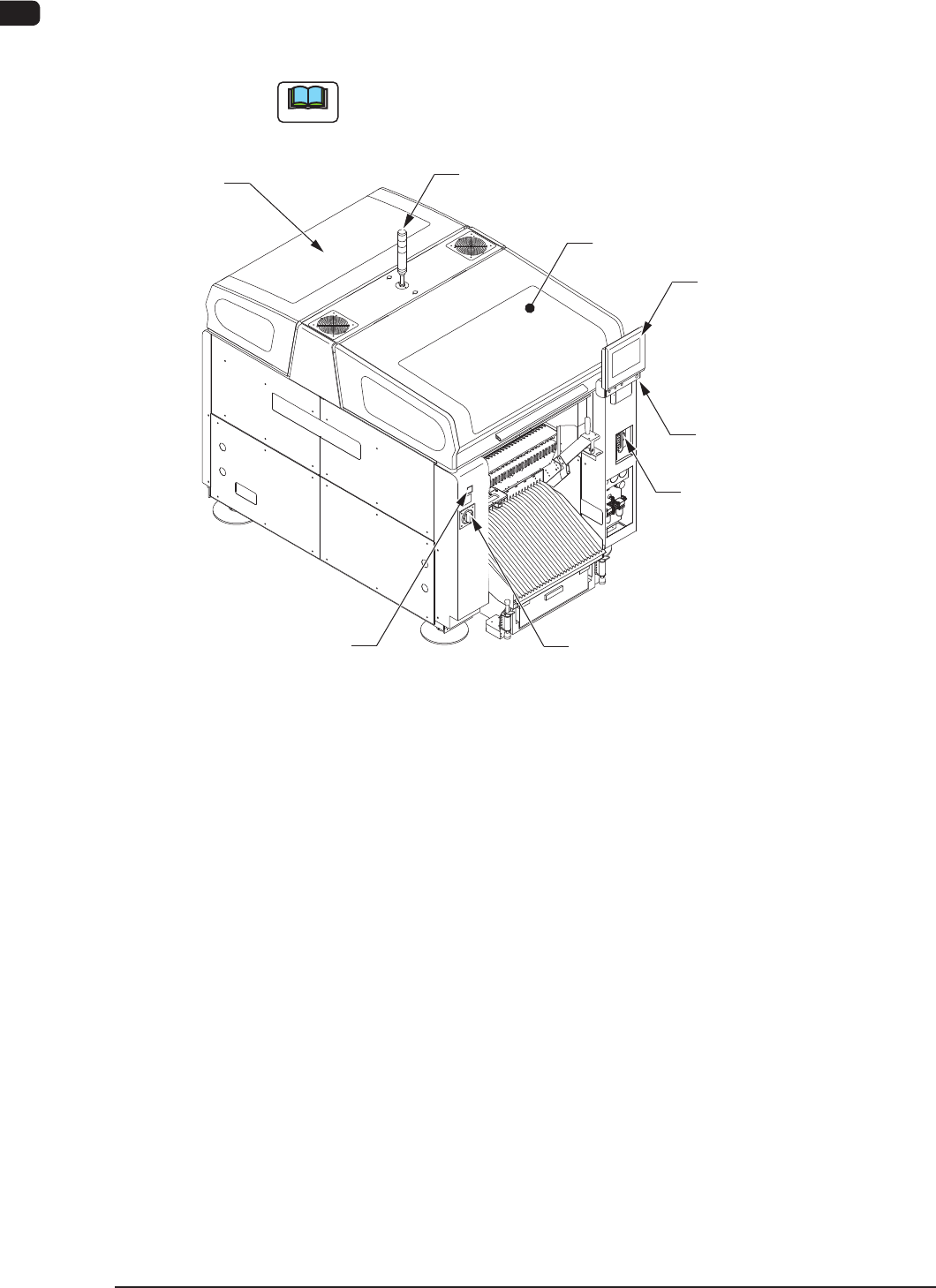

装置前面 F1A2
1103-004
1OM-1609
1-5
1 章 2. 各部の名称と機能
ノート
（）は項を示します。
タワー灯
(2.3.2)
透明カバー
(2.2.3)
カバーロックスイッチ
([カバーREADY]ボタン)
(2.2.2.2)
[非常停止] スイッチ
(2.2.1)
透明カバー
(2.2.3)

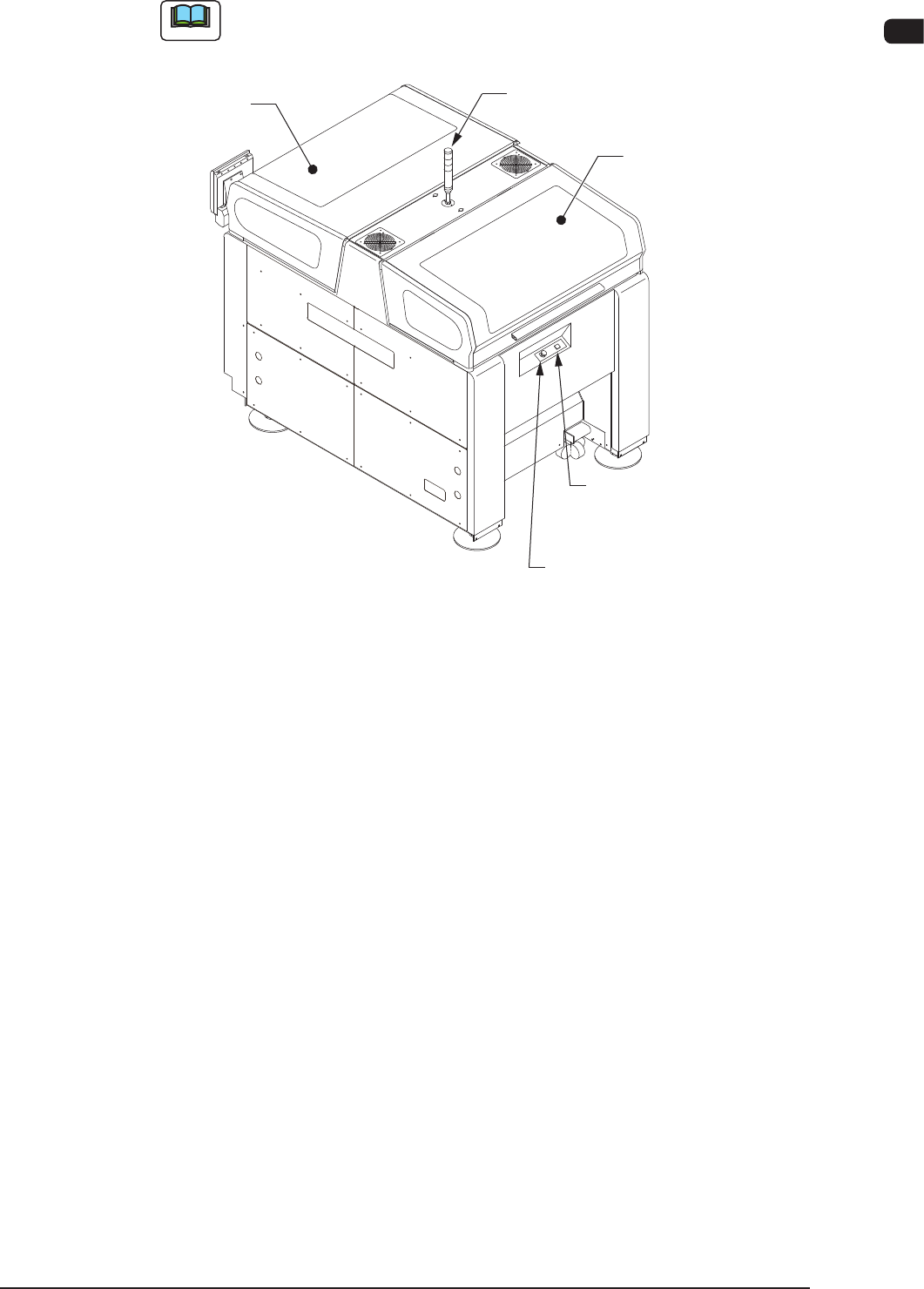

装置後面 F1A3
1103-004
1OM-1609
1-6
1 章 2. 各部の名称と機能
2.2 使用者保護のための機構
2.2.1 [ 非常停止 ] スイッチ
［非常停止］スイッチは、非常時などで緊急に装置を停止させたいときに
使用します。
［非常停止］スイッチを押すと、すぐに装置が停止し、操作パネルの[POWER
ON]ボタンが赤色に点灯します。
止停常非

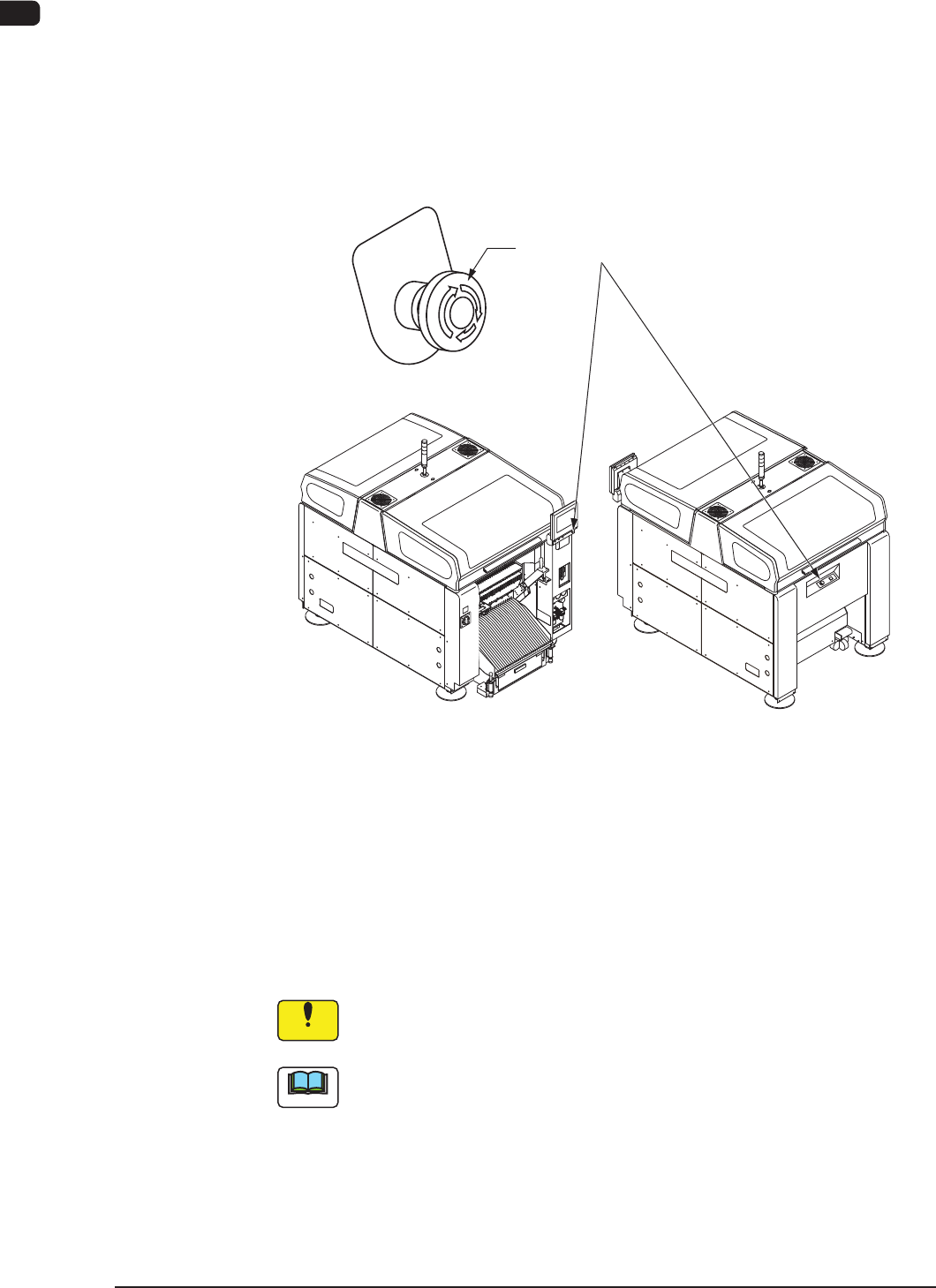

[非常停止]スイッチ
装置前面 装置後面
F1A4
•
[ 非常停止 ] スイッチのロック
［非常停止］スイッチを押し、装置が停止すると、
［非常停止］スイッ
チはロックされます。
•
[ 非常停止
] スイッチのロック解除
非常停止の原因を確認および除去し、各部の再確認を行った後に、［非
常停止］スイッチを右に回すと、ロックが解除されます。
注 意
[ 非常停止 ] スイッチは、制御された電源の非常停止用の Emergency
Stop スイッチです。
ノート
本装置では、すべての負荷電源の非常停止を行う EmergencySwitchOff
は設置しておりません。
EmergencySwitchOffが必要な場合は、お客様が装置外部に準備して
ください。
