1OM-1609 1-7 1 章 2. 各部の名称と機能 1 103-001 2.2.2 フィーダ準備完了スイッチおよびカバーロックスイッチ 装置前面 装置後面 カバーロックスイッチ ([カバー READY]ボタン) フィーダ準備完了スイッチ ([F2 READY]ボタン) カバーロックスイッチ ([カバー READY]ボタン) F1A5
1OM-1609
1-6
1 章 2. 各部の名称と機能
2.2 使用者保護のための機構
2.2.1 [ 非常停止 ] スイッチ
［非常停止］スイッチは、非常時などで緊急に装置を停止させたいときに
使用します。
［非常停止］スイッチを押すと、すぐに装置が停止し、操作パネルの[POWER
ON]ボタンが赤色に点灯します。
止停常非
[非常停止]スイッチ
装置前面 装置後面
F1A4
•
[ 非常停止 ] スイッチのロック
［非常停止］スイッチを押し、装置が停止すると、
［非常停止］スイッ
チはロックされます。
•
[ 非常停止
] スイッチのロック解除
非常停止の原因を確認および除去し、各部の再確認を行った後に、［非
常停止］スイッチを右に回すと、ロックが解除されます。
注 意
[ 非常停止 ] スイッチは、制御された電源の非常停止用の Emergency
Stop スイッチです。
ノート
本装置では、すべての負荷電源の非常停止を行う EmergencySwitchOff
は設置しておりません。
EmergencySwitchOffが必要な場合は、お客様が装置外部に準備して
ください。
1103-004
1OM-1609
1-7
1 章 2. 各部の名称と機能
1103-001

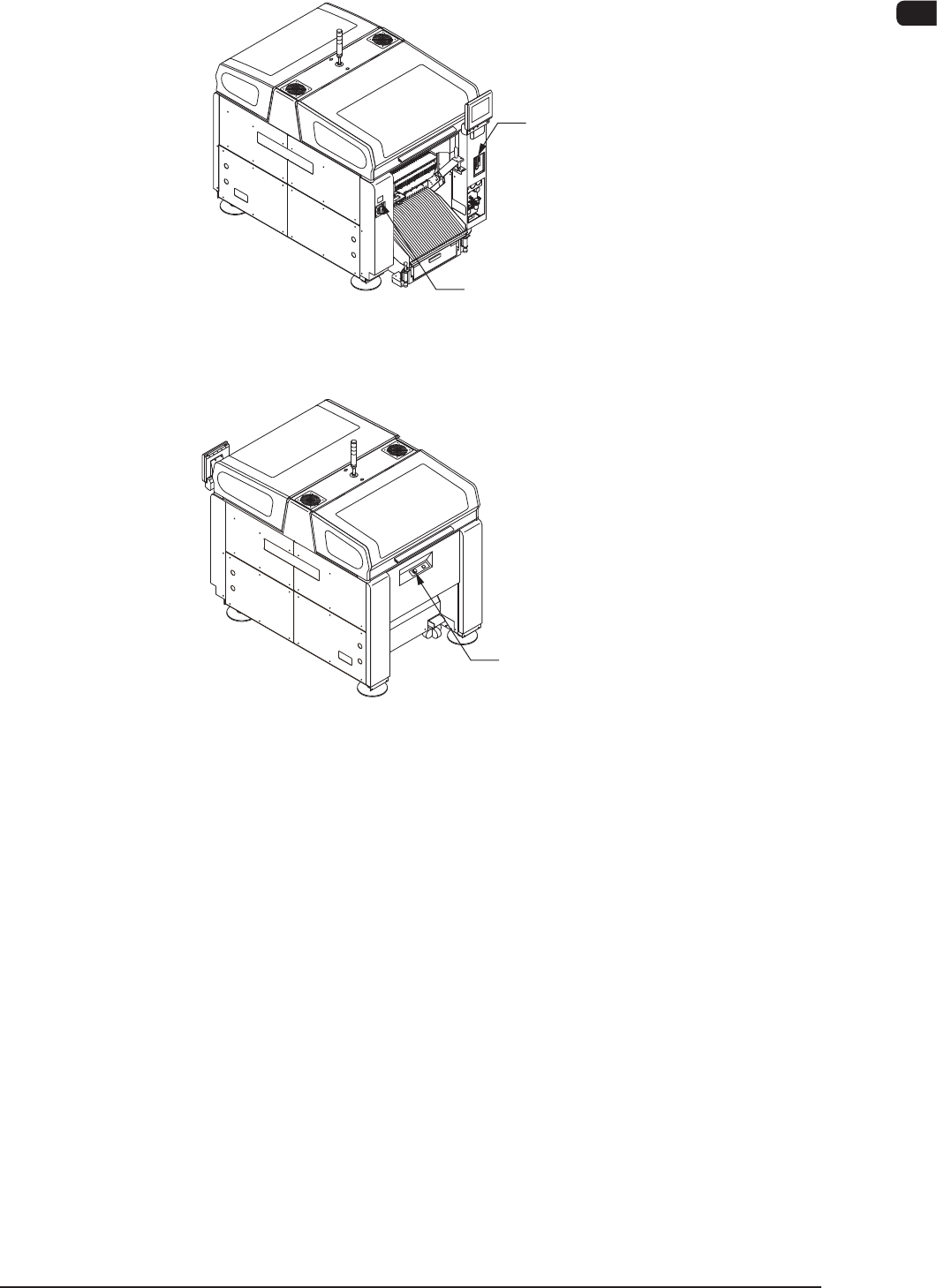

2.2.2 フィーダ準備完了スイッチおよびカバーロックスイッチ
装置前面
装置後面
カバーロックスイッチ
([カバー READY]ボタン)
フィーダ準備完了スイッチ
([F2 READY]ボタン)
カバーロックスイッチ
([カバー READY]ボタン)
F1A5
1OM-1609
1-8
1 章 2. 各部の名称と機能
1103-004
2.2.2.1 フィーダ準備完了スイッチ
フィーダ準備完了スイッチは、フィーダベースの準備完了を指示するため
のスイッチで、フィーダブロックごとに設置されています。
[START]
ボタンを押したときにフィーダクランプを動作させ、装置が停
止、一時停止になったらフィーダクランプを解除します。
また、フィーダ吸着部を確認しながらの作業が可能になります。
スイッチ操作と装置状態遷移
[ 装置停止中
( 一時停止中 )での通常操作 ]
•
フィーダ準備完了スイッチ
スイッチ状態 装置状態
点灯 作業者が“フィーダ準備完了”を許可した状態
•
フィーダへの給電 (+24V) ：通電
•
フィーダの着脱操作 ：不可
消灯
スイッチ ON 短押し スイッチ ON 短押し
消灯
スイッチ状態 装置状態
消灯 一括交換カートの交換段取り作業が可能な状態
•
フィーダへの給電 (+24V) ：遮断
•
フィーダの着脱操作 ：可能
•
フィーダベース用コネクタへの給電
：遮断
•
フィーダベース落下防止 ：ロック解除
ノート
上記のスイッチ操作によって装置の状態が遷移する過渡状態では、“点
灯”から“消灯”、“消灯”から“点灯”、“消灯”から“消灯”のパター
ンを問わず、フィーダ準備完了スイッチは“点滅”します。
