2.2.2.2 カバーロックスイッチ
カバーロックスイッチは、自動運転を許可するためのスイッチで、前面と
後面に設置されています。
このスイッチが点灯状態にあるときは ､ 透明カバーは電磁ロックが作動し
て開けることができません。
また、透明カバーが開いている状態では、このスイッチを点灯させること
はできません。
また、この“カバーロックスイッチ”の点灯のみでは ､ ビーム主回路の通
電は行われません。
ビーム主回路の通電は ､ このスイッチと ､ 該当する“フィーダ準備完了ス
イッチ”の双方が点灯した時点で行われます。
•
カバーロックスイッチ
スイッチ状態 装置状態
点灯 作業者が透明カバーをロックした状態
•
透明カバーの電磁ロック ：ロック
（透明カバーの開操作不可）
点灯
スイッチ ON スイッチ ON
消灯
スイッチ状態 装置状態
消灯 作業者が透明カバーのロックを解除した状態
•
透明カバーの電磁ロック ：ロック解除
（透明カバーの開閉操作可能）
1OM-1609
1-10
1 章 2. 各部の名称と機能
1103-004
2.2.3 カバー部
危険
装置内には、重大な人身事故の原因となる、強力な可動
部や高電圧の危険があります。
•
資格のある保守員以外はカバーを外さないでくださ
い。
•
装置のカバーは、取付けた状態で使用してください。
•
カバーが外れている場合は、取付けてください。
•
運転を開始する前に、透明カバーを閉めてください。
•
透明カバーのインタロックを解除しないでください。
警告
生産運転を行うとき、および生産運転中は、危険を防止す
るため、すべての透明カバーを閉めてください。
注意
手・指のはさみ込みに注意してください。
•
透明カバーで手・指をはさみ、けがをするおそれがあり
ます。
•
取っ手をしっかり持ってゆっくり開閉してください。
1OM-1609
1-11
1 章 2. 各部の名称と機能

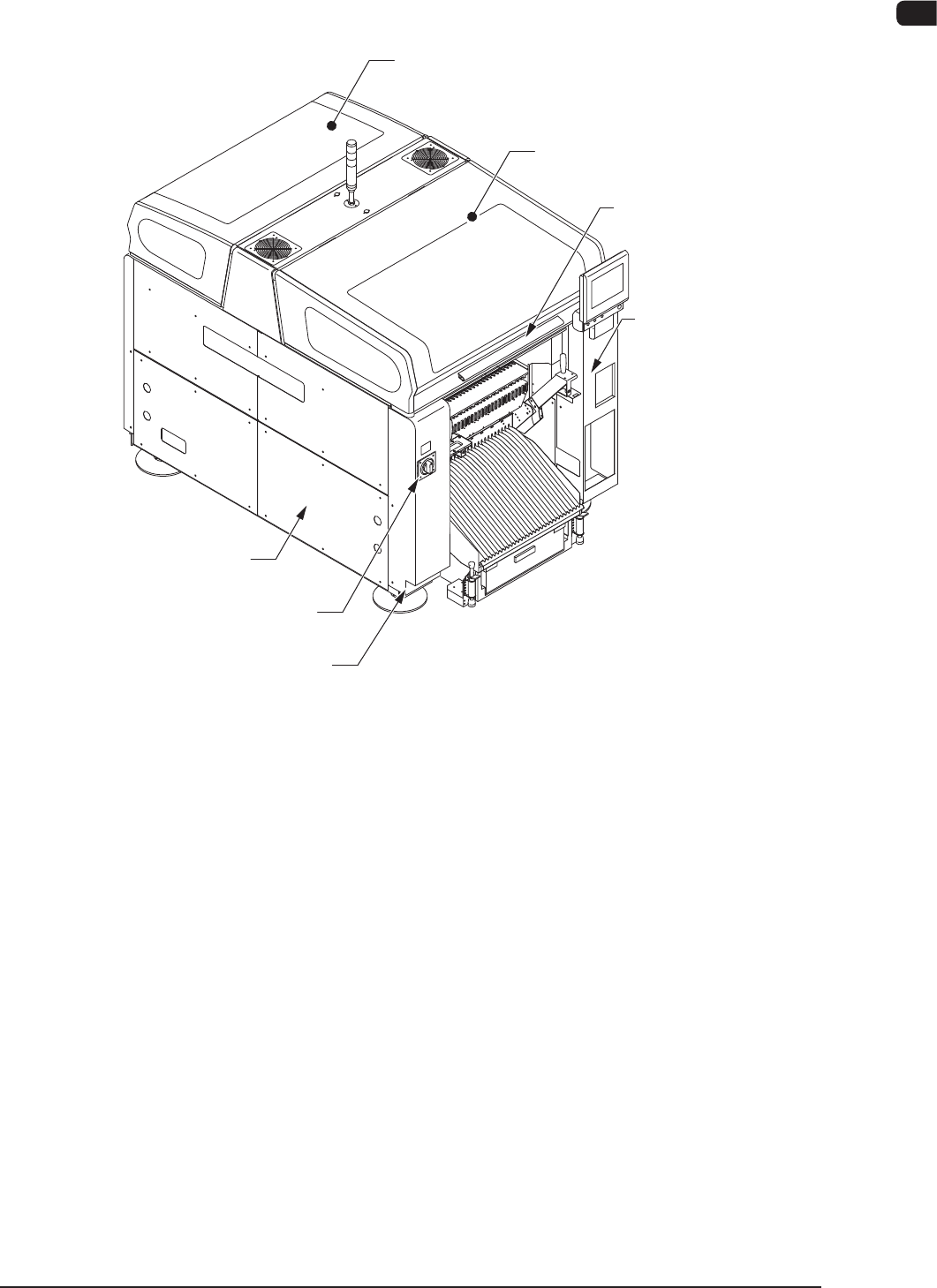

生産運転中の危険を防止するため、装置内部の動く部分に身体の一部や衣
類、物が接触しないように、ビーム上部の透明カバー、架台まわりの安全
カバーが装備されています。
電装部品収納部カバー
（架台まわり ）
カバーロックスイッチ
([LカバーREADY]ボタン)
安全カバー（架台まわり
装置前面
）
透明カバー ( ビーム上 部 )
透明カバー ( ビーム上 部 )
安全カバー
取っ手
（架台まわり）
F1A6
透明カバーには、インタロックスイッチが装備されており、透明カバーを
閉めたときスイッチを押して点灯させると、インタロックが作動して透明
カバーを開けることができなくなります。
1103-004
