1OM-1609
1-12
1 章 2. 各部の名称と機能
2.3 操作のための機構

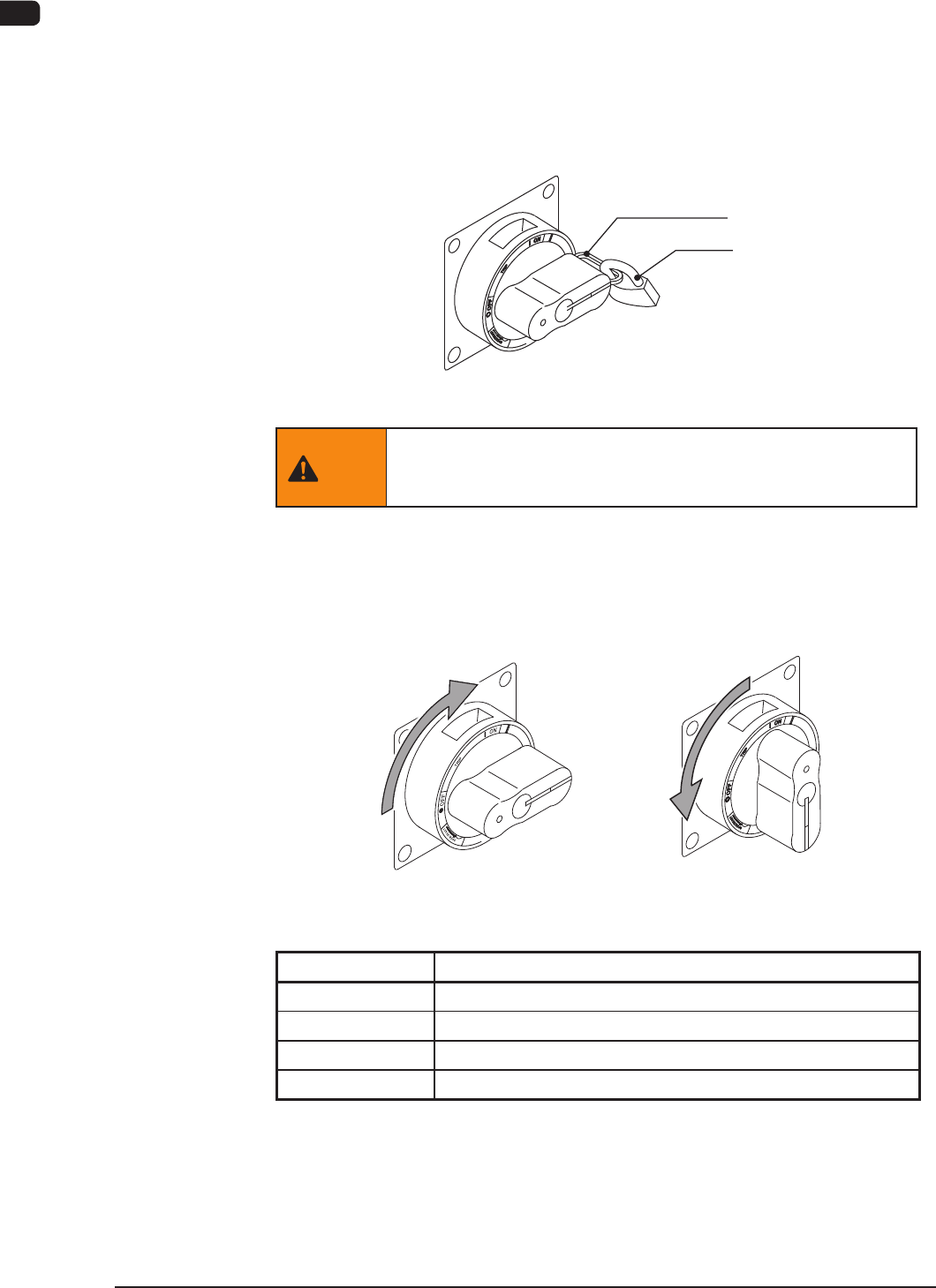

2.3.1 電源ブレーカ
電源ブレーカは、本装置に電源を投入および遮断するためのブレーカで
す。
電源ブレーカは、南京錠でロックすることができます。
ロックレバー
南京錠
電源ブレーカ F1A7
警告
メンテナンス作業を行う場合は、電源ブレーカを切り、
南京錠でロックしてください。
•
電源ブレーカの操作
装置に電源を投入するには、電源ブレーカを“ON”にします。
また、電源を遮断するには、電源ブレーカを“OFF”にします。
電源の投入 電源の遮断
電源ブレーカ F1A8
記号 / 名称 機 能
|
（ON） 電源の投入
tripped 過電流による電源の遮断状態
○（OFF） 電源の遮断
RESET 未使用
T1A2
1007-003
1OM-1609
1-13
1 章 2. 各部の名称と機能
•

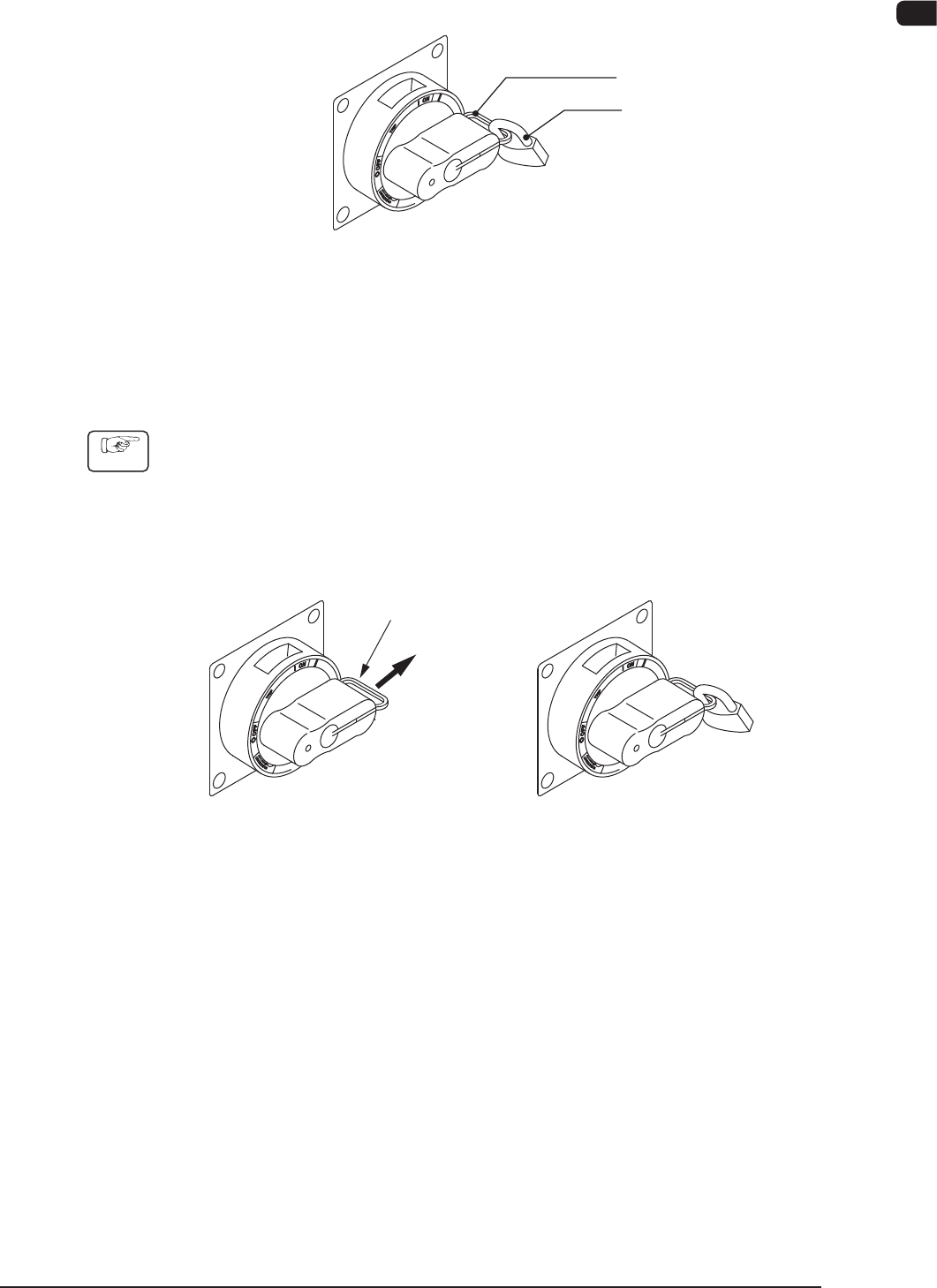

電源ブレーカのロック解除
電源ブレーカのロックレバーから南京錠を外します。
装置前面
電源ブレーカ
ロックレバー
南京錠
電源ブレーカのロック解除 F1A9
•
電源ブレーカのロック
装置を長時間使用しない場合は、電源ブレーカに南京錠をロックしてくだ
さい。
手順
(1)電源ブレーカのロックレバーを下図の A 方向に引出す。
( ロックレバーから手を離すと、ロックレバーが引込んでしまいます
ので、手を離さないようにしてください。)
(2)ロック穴に南京錠をかける。
(ロック前) (ロック状態)
ロックレバー
A
F1A10
1103-004
1OM-1609
1-14
1 章 2. 各部の名称と機能

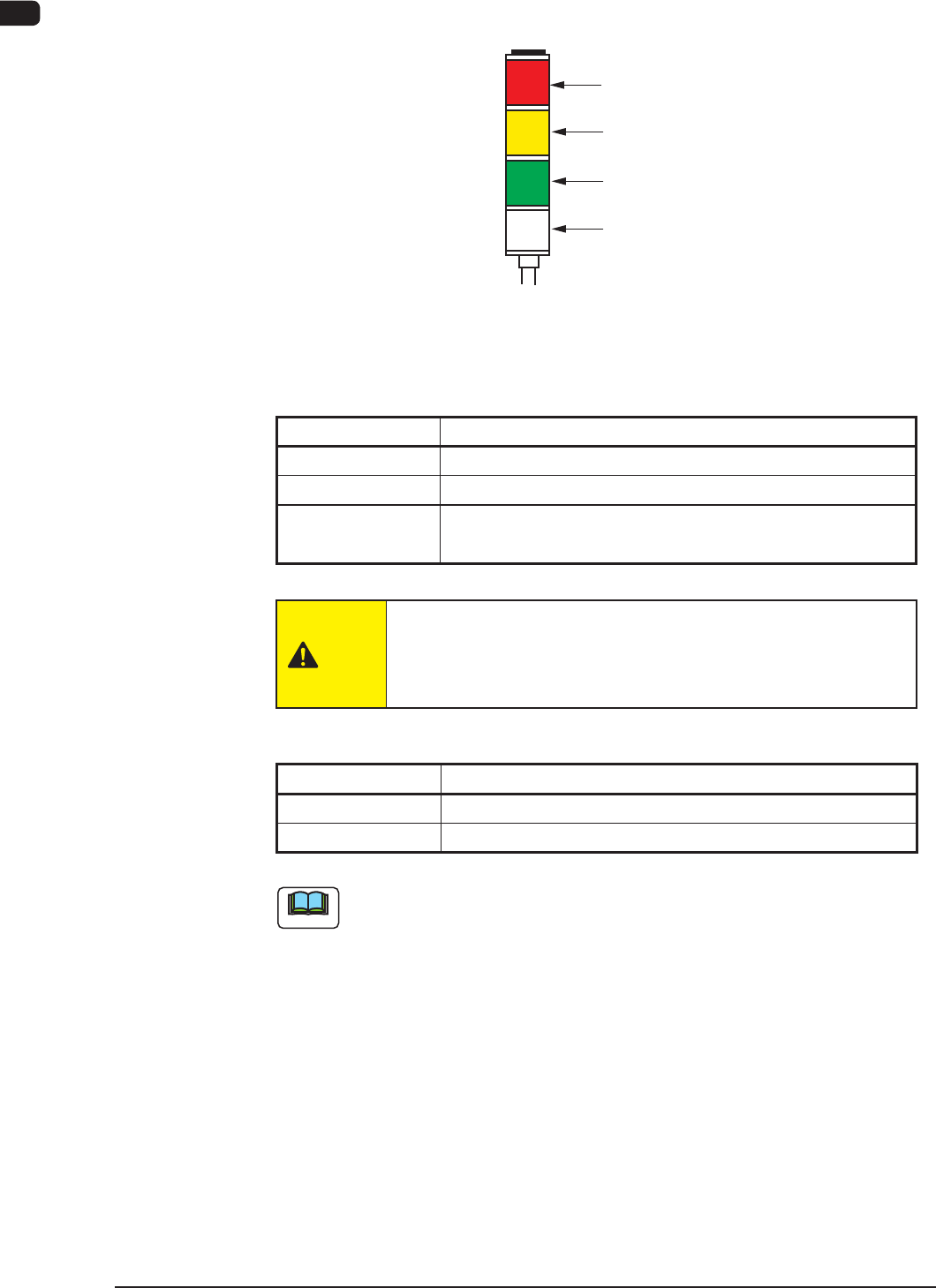

2.3.2 タワー灯
タワー灯は、装置の状態をランプとブザーで知らせます。
赤
黄
緑
ブザー
タワー灯 F1A11
•
ランプの点灯色
装置は、以下の設定で出荷されます。
点灯色 装置の状態
赤 異常発生(
運転停止 )
黄 部品切れ(
予告 )
緑 生産運転
待機中は、点滅します。
T1A3
注意
タワー灯が緑色で点灯中または点滅中のときは、装置が動
いていなくても自動運転中( 待機状態 )ですので注意し
てください。
•
ブザー
ブザー 装置の状態
連続音 非常停止
断続音 異常発生
T1A4
ノート
ランプの点灯色およびブザーに対する装置の状態は、環境設定で変更で
きます。
