3. 表面実装のための機構
3.1 関係するユニットの配置図
XYビーム部
カート設置部
基板搬送部
部品認識部
ノズルストッカ部
基板位置決め部
装着ヘッド部
ノズルストッカ部
基板位置決め部
基板認識部
F1A14
1OM-1609
1-18
1 章 3. 表面実装のための機構
3.2 基板搬送部 ( 基板供給部、基板排出部 )
前工程より搬送されてきた基板を基板位置決め部の手前まで移送したり、
部品を装着した基板を後工程へ搬出するための機構です。
前工程より送られてきた基板は基板供給部によって供給側の基板位置決
め部手前まで送られます。
また、排出側の基板位置決め部より移載された部品装着済みの基板は、基
板排出部により後工程へ送られます。

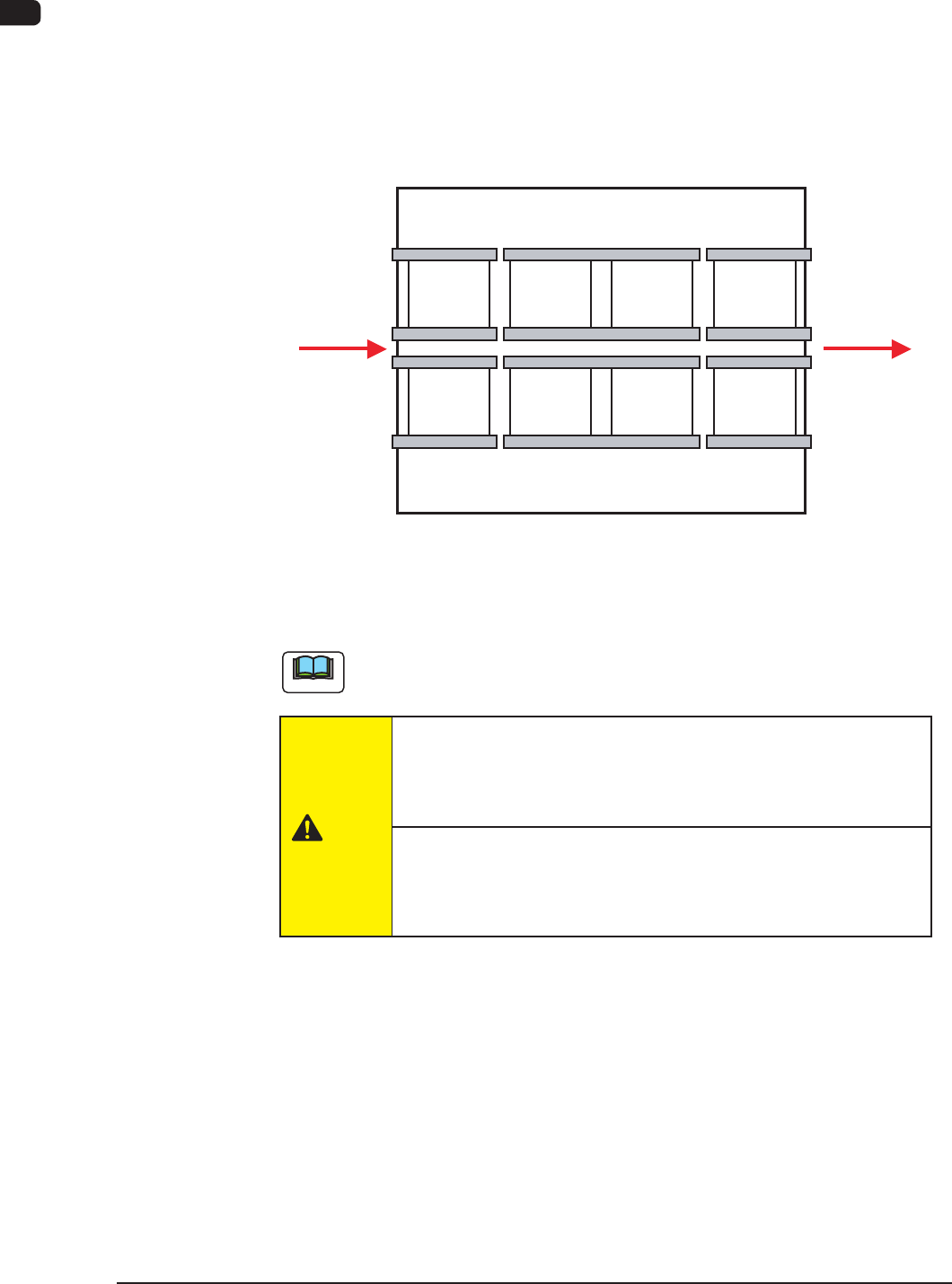

前工程
基板位置決めL部
後工程
基板供給部 基板排出部
基板位置決めR部
F1A15
基板供給部と基板排出部はバッファとしても機能します。
また、外部装置との接続および基板位置決め部との接続部分を担います。
ノート
前後工程装置との基板受け渡し部に基板がひっかかった場合は、装置の
運転を停止させてから基板を取除いてください。
注意
運転を始める前に、装置の周辺( 特に、操作を行う側の反
対側 )に人がいないこと、工具や部品類など物がないこと
を確認してください。
前後工程との排出方式の設定によっては、基板を取除いた
瞬間にコンベアが動作し、指などを挟んでしまうおそれが
あります。
1103-004
1OM-1609
1-19
1 章 3. 表面実装のための機構
3.3 基板位置決め部
基板位置決め部は、基板供給部から送られてきた基板を固定 ( 基板位置決
め ) するための機構を備えています。
基板位置決め部では、パターンプログラムに従って装着ヘッドが固定され
た基板上へ移動し、部品を装着します。
機種切替え時には、基板バックアップピンの設置、コンベア幅の段取替え
を行う必要があります。
基板位置決め部
F1A16
注 意
基板位置決め部に、異物を置かないでください。
装置が故障する原因となります。
1103-004
