1 章 3. 表面実装のための機構
3.4 XY ビーム部
装着ヘッドを移動させるための機構です。
装着ヘッドを X 方向および Y 方向へ移動させることにより、吸着ノズルの
着脱、部品の吸着、基板への部品装着などを行います。
XY ビーム
F1A17
警告
ペースメーカを装着している人は、装置内で作業をしない
でください。
本装置は、XY ビームの稼働部に強力な永久磁石を使用して
います。
ペースメーカが磁気による影響を受け、重大な事故になる
おそれがあります。
注意
強磁気に注意
•
磁気を帯びやすい金属を近づけないでください。
磁気に引き寄せられ、けがをしたり、装置が故障する
おそれがあります。
•
磁気の影響を受けやすい物 (
磁気カードや時計など )
を近づけないでください。
強い磁気により、磁気カードのデータが消えたり、時
計などが壊れるおそれがあります。
注 意
リニアガイドの溝に物を落とさないでください。
落下物が可動部にはさまり、装置を壊すおそれがあります。
1007-003
1OM-1609
1-21
1 章 3. 表面実装のための機構
3.5 装着ヘッド部
吸着ノズルで吸着した部品を基板に装着させる機構を備えています。
装着ヘッドは、2 本の X 軸リニア上にそれぞれ 1 個ずつ配置され、使用す
る部品に合せて高速ヘッドまたは多機能ヘッドを使用します。(2 ビーム 2
ヘッド )。
3.5.1 高速ヘッド部
高速ヘッドにはノズル配置位置が 15 か所あり、最大 15 種類のノズルを取
付けることができます。
各装着ヘッドにはラインセンサが配備されており、吸着部品の有無、立ち、
厚み計測が行われます。
F1A18
注 意
(a) 装着ヘッドの拡散板に油、傷などを付けないでください。
部品認識時に異常が発生する可能性があります。
(b) 吸着ノズルに磁石などの磁気を帯びているものを近づけないでくだ
さい。
部品吸着、部品装着時などに異常が発生する可能性があります。
1103-004
1OM-1609
1-22
1 章 3. 表面実装のための機構

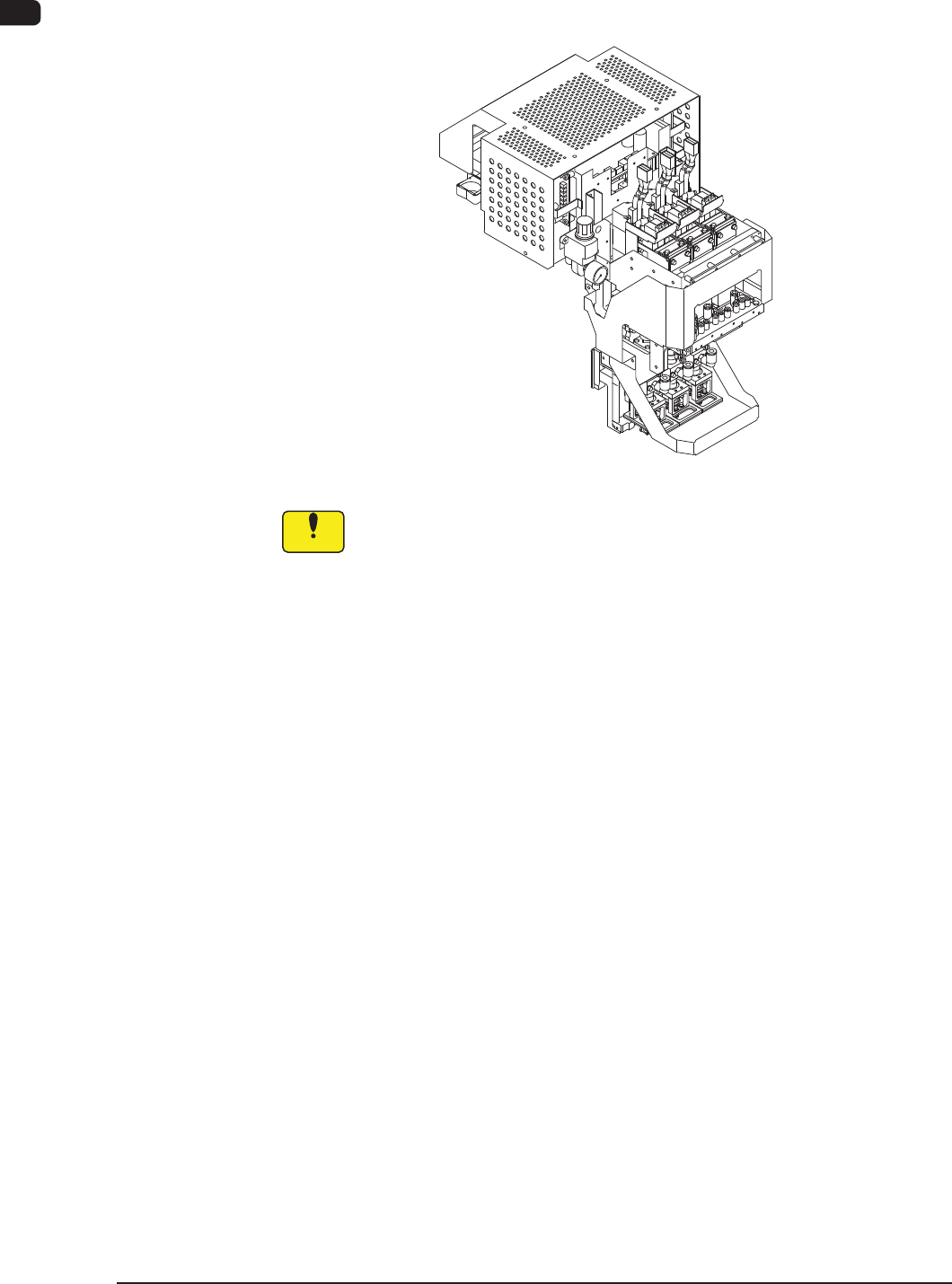

3.5.2 多機能ヘッド
多機能ヘッドには、ノズル配置位置が 3 か所あり、最大 3 種類のノズルを
取付けることができ、多機能部品の吸着を行います。
F1A19
注 意
(a) 装着ヘッドの拡散板に油、傷などを付けないでください。
部品認識時に異常が発生する可能性があります。
(b) 吸着ノズルに磁石などの磁気を帯びているものを近づけないでくだ
さい。
部品吸着、部品装着時などに異常が発生する可能性があります。
1007-003
