1OM-1609 1-24 1 章 3. 表面実装のための機構 3.7 ノズルストッカ部 吸着ノズルを収納するための機構です。 装着ヘッドが、パターンプログラムに従ってノズルストッカ上へ移動し、 使用する吸着ノズルを着脱します。 ノート (a) 高速ノズルストッカ、多機能ノズルストッカと中異形ノズルストッ カ( オプション )の 3 種類があり、 吸着ノズルにより使い分けます。 (b) 標準で取付けできるノズルストッカは…
1OM-1609
1-23
1 章 3. 表面実装のための機構

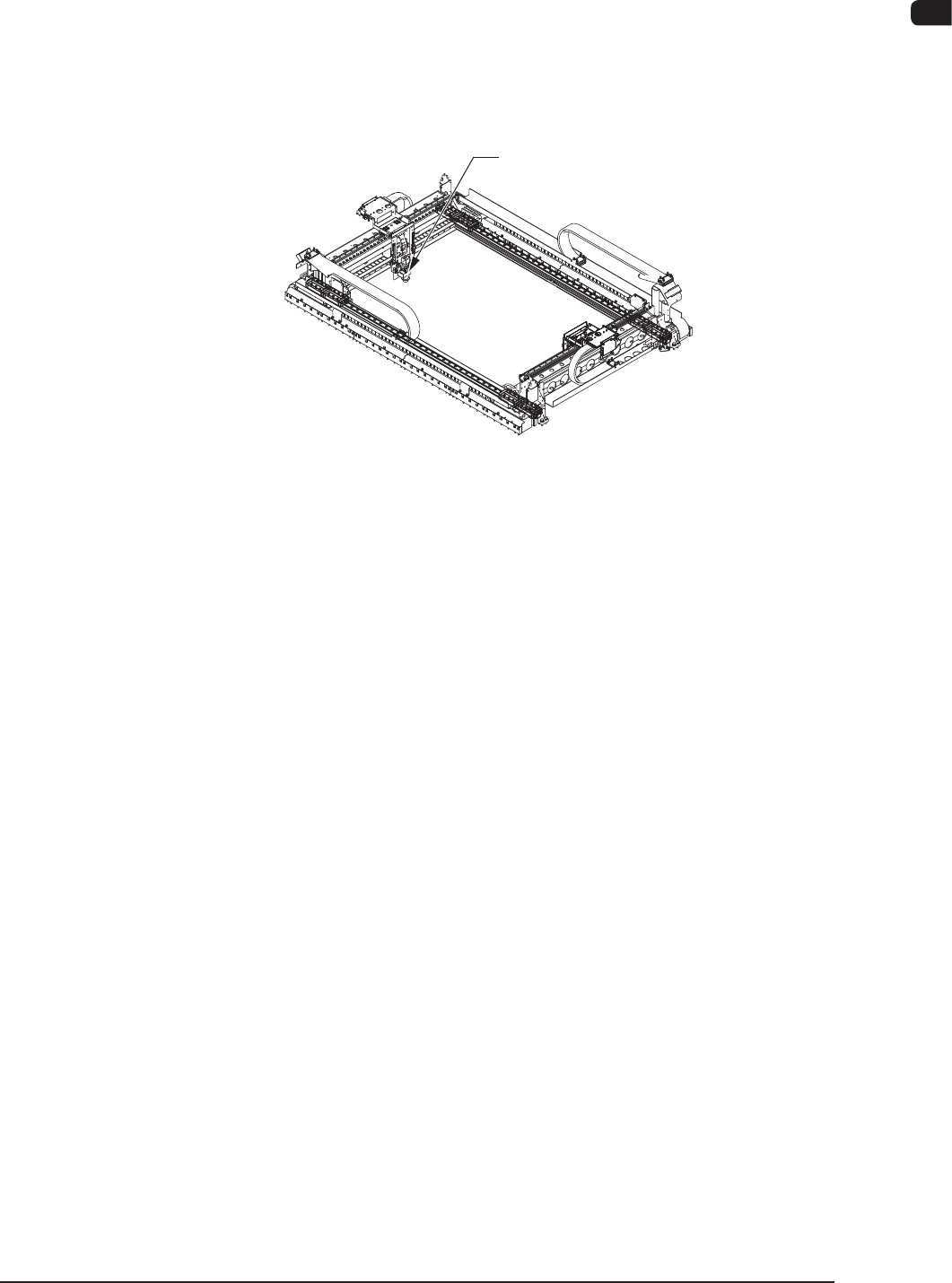

3.6 基板認識部
各ビーム上に一機ずつの基板認識カメラおよび照明用の光源が搭載され
ており、装着ヘッドと対になっています。
基板上に設けられた基板認識マークを基板認識カメラで検出し、認識マー
ク座標データとの位置ズレの量を算出して、部品の装着位置を自動的に補
正します。
基板認識カメラ
F1A20
基板認識部の主な機能は、基板認識マークの位置検出と形状判定を行うこ
とにありますが、それ以外にもフィーダ位置の検出や、フライ撮像位置補
正も行います。
1007-003
1OM-1609
1-24
1 章 3. 表面実装のための機構

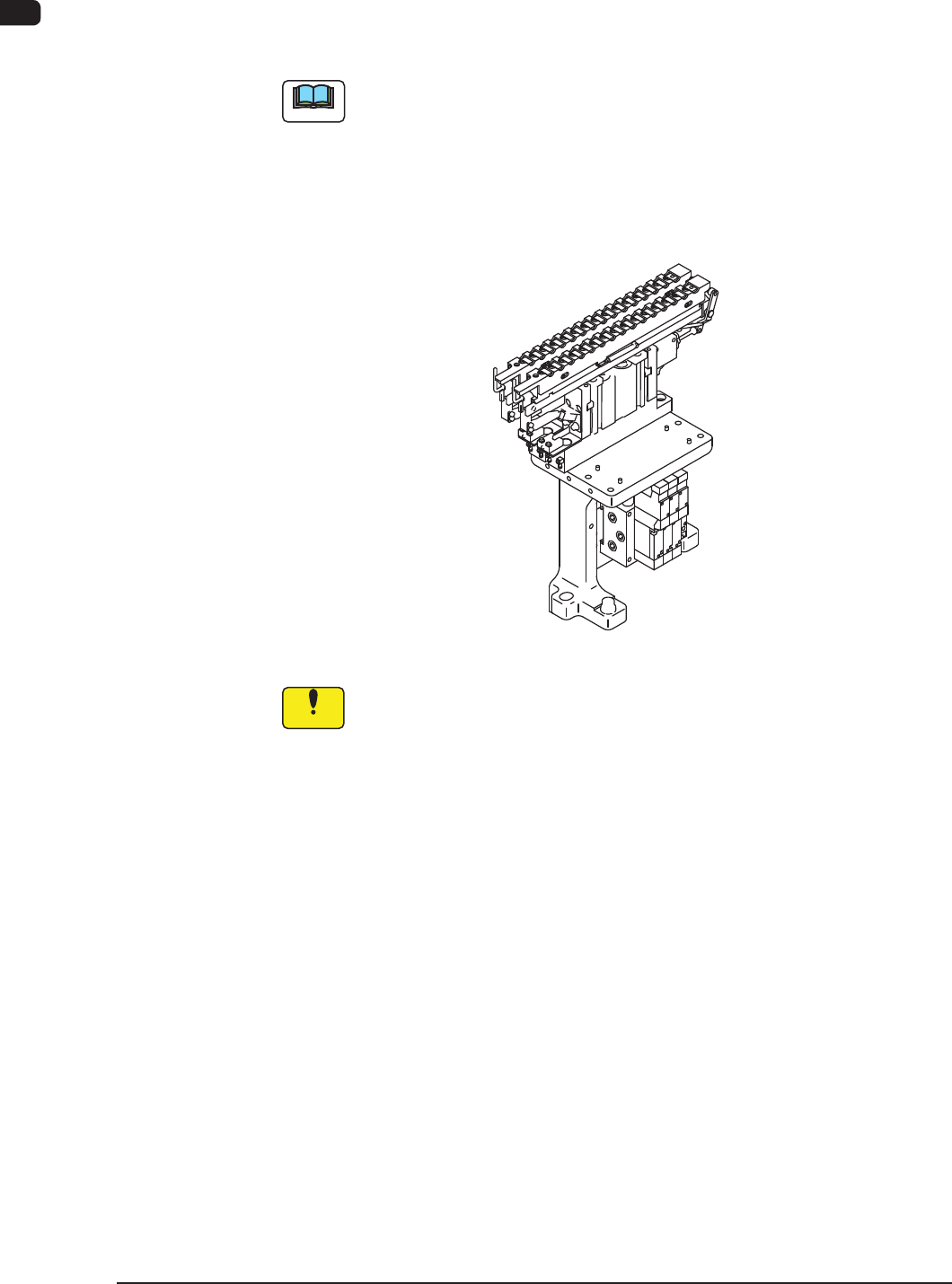

3.7 ノズルストッカ部
吸着ノズルを収納するための機構です。
装着ヘッドが、パターンプログラムに従ってノズルストッカ上へ移動し、
使用する吸着ノズルを着脱します。
ノート
(a)高速ノズルストッカ、多機能ノズルストッカと中異形ノズルストッ
カ( オプション )の 3 種類があり、吸着ノズルにより使い分けます。
(b)標準で取付けできるノズルストッカは、各ブロックにつき、高速ノ
ズルストッカの場合は 2 つ、多機能ノズルストッカの場合は 1 つに
なります。複数のノズルストッカを搭載する場合は、オプション対
応となります。
ノズルストッカ（外観） F1A21
注 意
(a) ノズルストッカ部に異物を置かないでください。
装置が故障する原因となります。
(b) 吸着ノズルに、磁石などの磁気を帯びているものを近づけないでく
ださい。
部品吸着、部品装着時などに異常が発生する可能性があります。
1007-003
1OM-1609
1-25
1 章 3. 表面実装のための機構

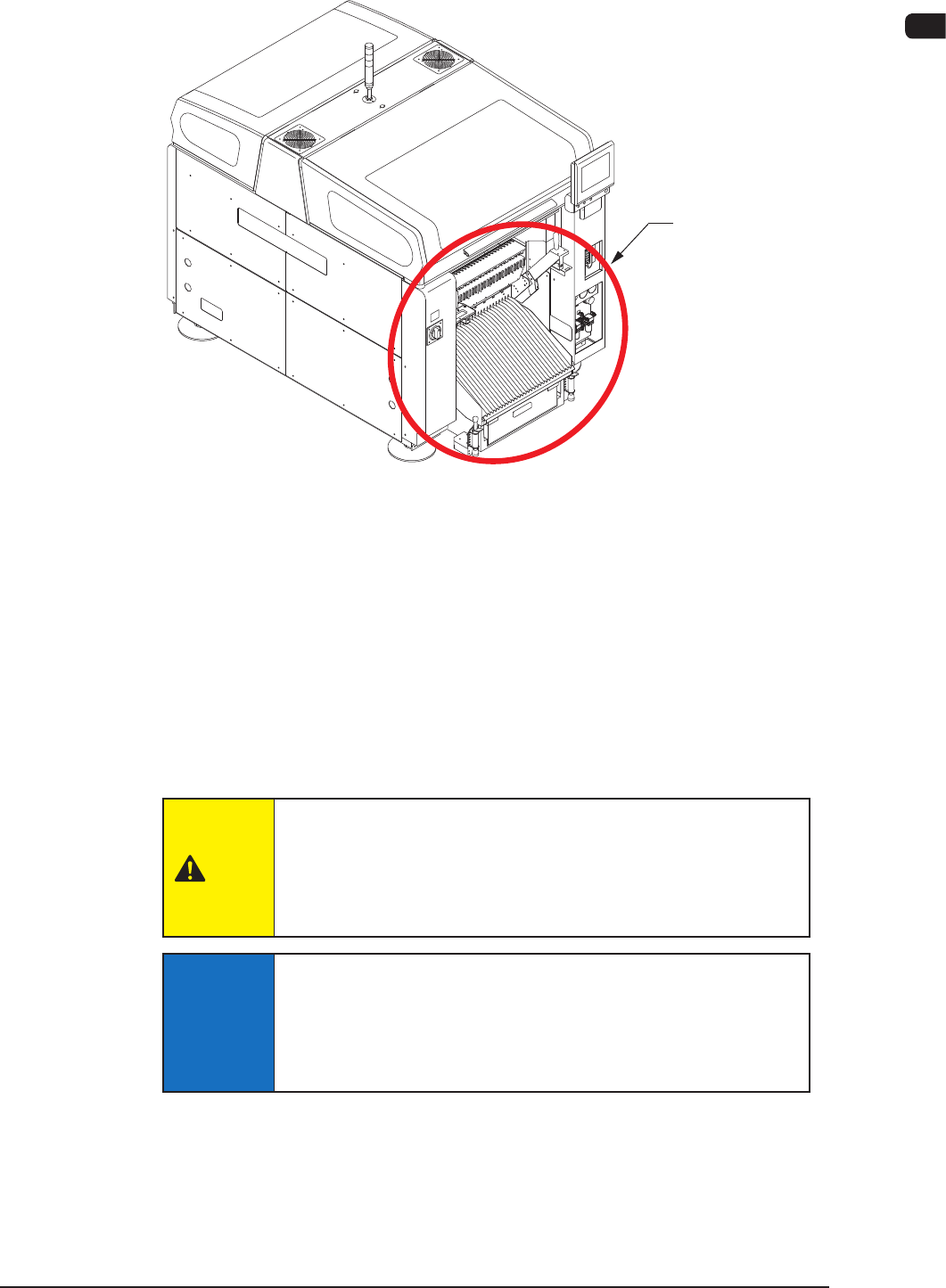

3.8 カート設置部
カート設置部
F1A21-1
カート設置部は、一括交換カートをセットするための機構です。
一括交換カートのフィーダベース上にセットされているテープフィーダ
から部品を供給します。
フィーダベースには、フィーダを配置する位置を表わす Fdr.No.プレー
トが貼ってあります。
部品切れ発生やフィーダトラブルなどで ､ それ以降の部品吸着取出しがで
きなくなった場合に、代替レーンに切替えて自動運転
( フィーダオルタ
ネート運転 )を継続することができます。
注意
テープフィーダは、落下させないように着脱してください。
テープフィーダを落とすと、足のケガや、フィーダ破損の
可能性があります。
1 台ずつ取扱い、落とさないように注意してください。
通知
テープフィーダはフィーダベースのレールに正しく取付け
てください。
テープフィーダの取付けが悪いと、ヘッド部との衝突また
は吸着異常の原因になります。
1103-004
