1OM-1609
1-28
1 章 3. 表面実装のための機構
1007-003

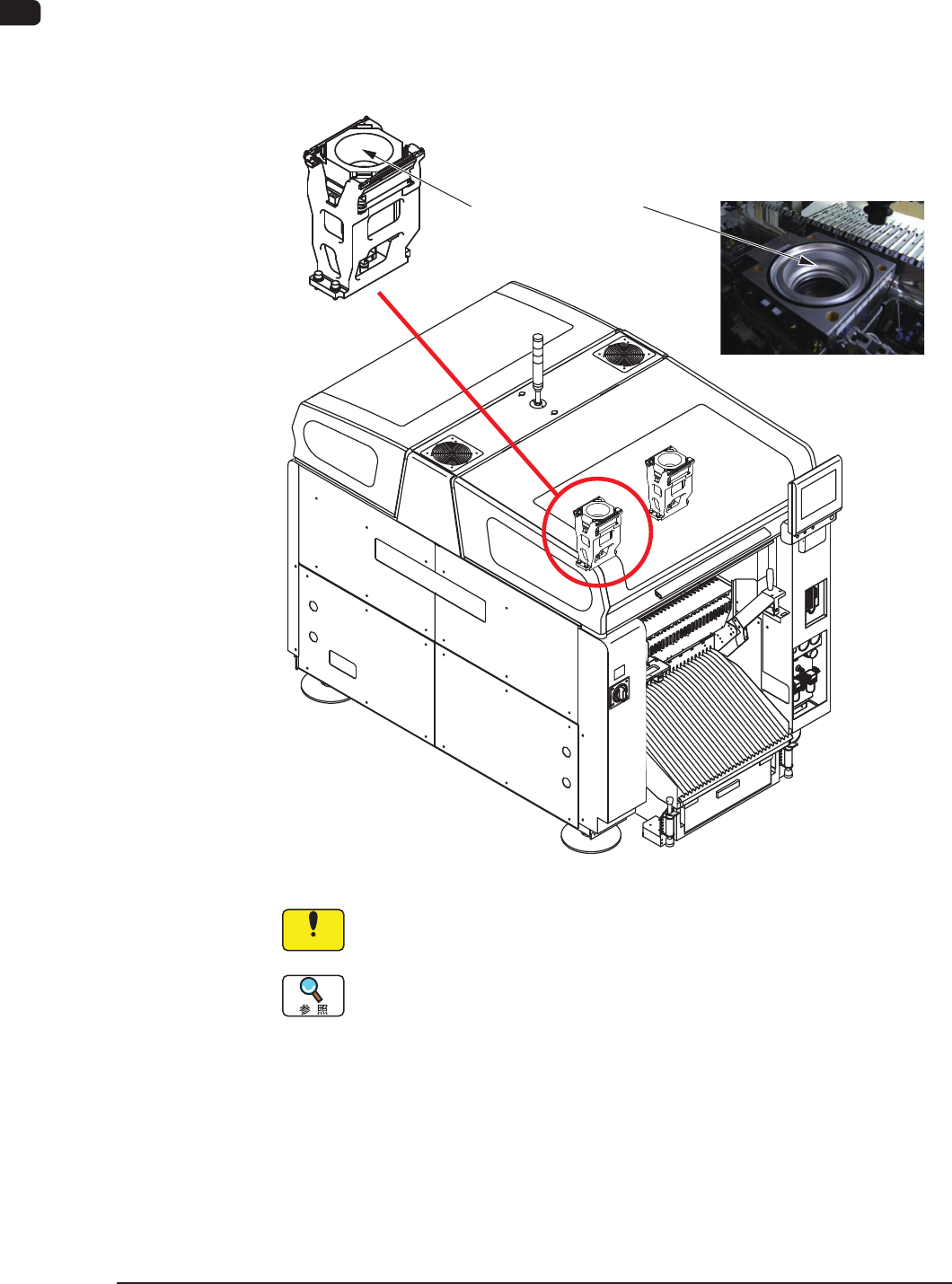

3.9 部品認識部
各ビーム守備範囲内に一機ずつの部品認識カメラと照明用の光源が搭載
されており、吸着ノズルに吸着されている部品を検査します。
部品認識には、照明方式の違いにより反射認識方式と透過認識方式があ
り、部品ライブラリで設定した照明方式に自動的に切替えられます。
フード (BGA部品用)
F1A23
注 意
認識カメラの保護ガラスを汚さないでください。
認識精度が低下することがあります。
保護ガラスが汚れた場合は、“4 巻 1 章3.2.3 部品認識カメラ部”を参
照してください。
部品下面に下方向から直接照明を当て部品の反射像を得る反射照明( リ
ング照明と同軸照明を併用 )と、拡散板に下方向から照明を当て部品の
透過像を得る透過照明( リング照明 )を備えており、部品ごとに切替え
て使用します。
1OM-1609
1-29
1 章 3. 表面実装のための機構
1103-004

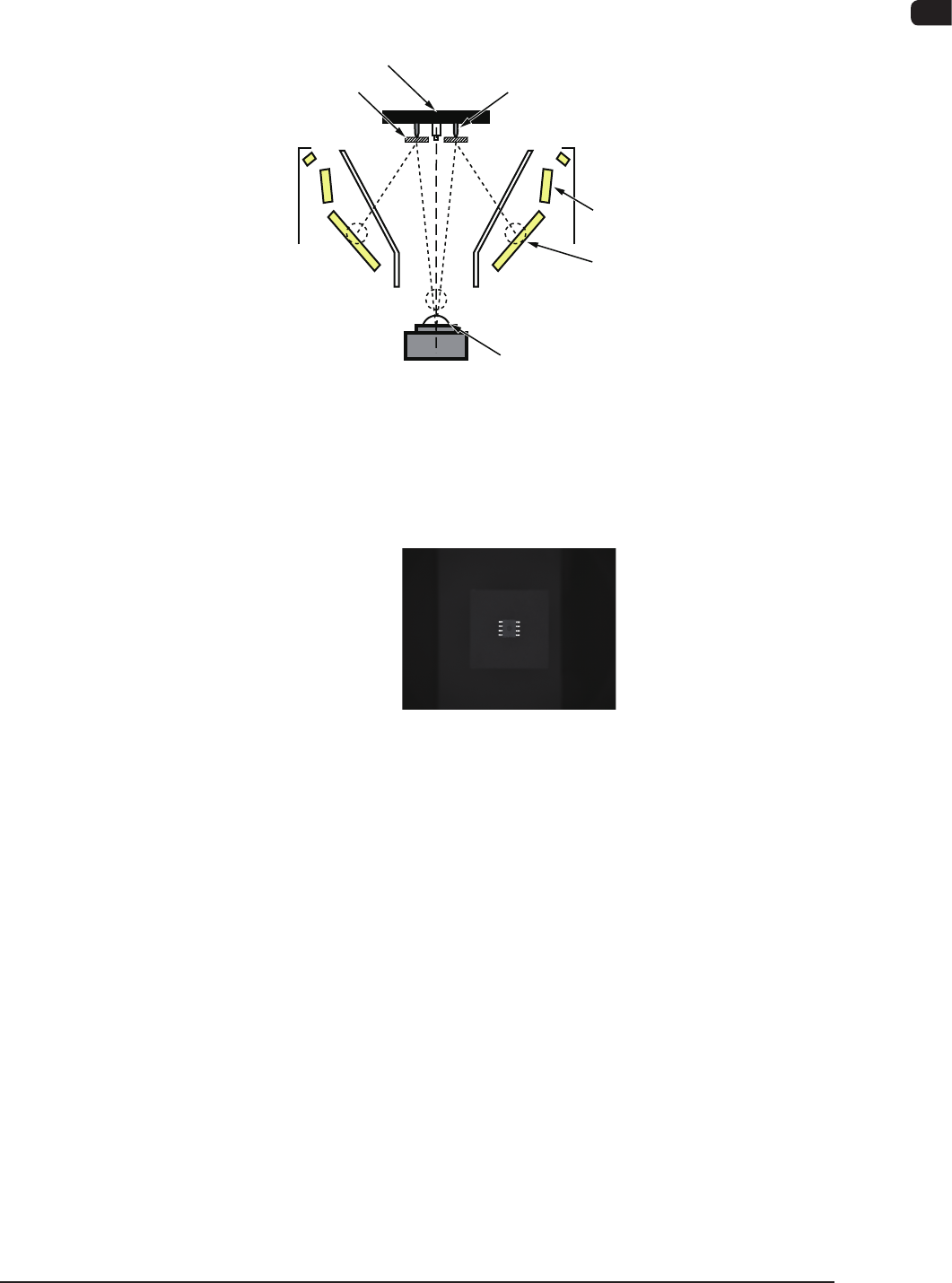

3.9.1 反射認識方式
反射認識方式の認識部断面図および認識光の流れを示します。
反射照明 1、2、3 により、適切な照明方法を決定し、部品を認識します。
吸着ノズル
チップ部品
透過照明
反射 3(BGA 照明 )
反射 1
反射 2( 同軸照明 )
CCD カメラ
スコープ
拡散板
F1A25
反射照明 1、2、3 から放出される光は、部品の下部に当たります。
その反射光は、単眼鏡を通して CCD カメラに入り、CCD カメラは、部品のリー
ドなどを見ることになります。
認識画像上の表示例
F1A26
1OM-1609
1-30
1 章 3. 表面実装のための機構
1103-004

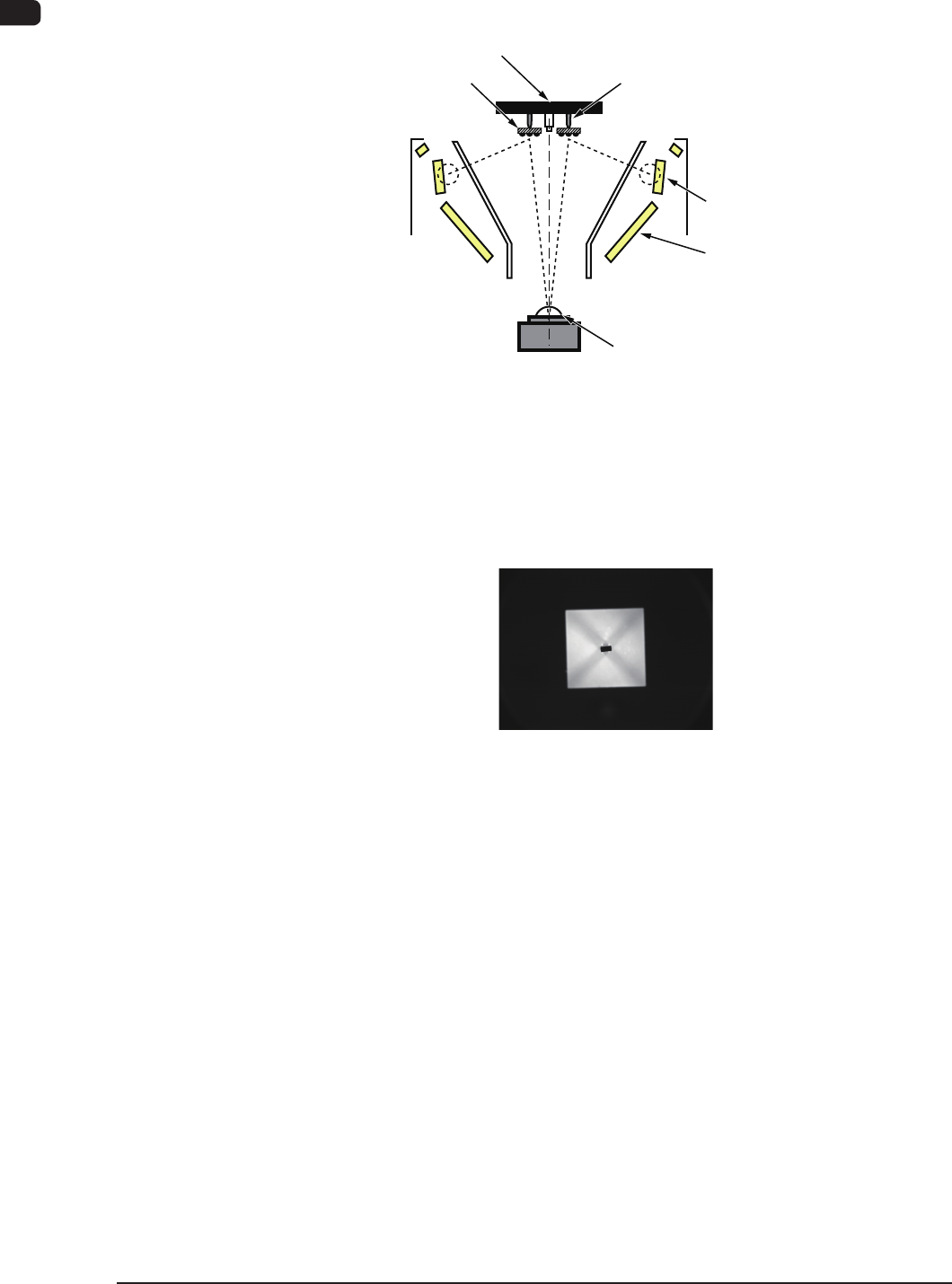

3.9.2 反射認識方式 (BGA 部品の場合 )
反射認識方式(BGA部品の場合 )の認識部断面図および認識光の流れを
示します。
吸着ノズルチップ部品
透過照明
反射 3(BGA 照明 )
反射 1
反射 2( 同軸照明 )
CCD カメラ
スコープ
拡散板
F1A27
反射照明 3 から放出される光は、BGA部品下部のボールなどに当たります。
その反射光は、単眼鏡を通して CCD カメラに入ります。
ボールはドーナツ状に映り、CCDカメラは、ボールの位置やボールの有無
などを見ることになります。
F1A27-1
