2-44
2
4.选配装置的基本操作
4.1 余胶检测传感器
4.1.1 余胶检测传感器的概要
余胶检测传感器检测到胶筒内的贴片胶用完时会报警提示。余胶检测传感器分为传感器部与放大器部，传感器部
在靠近点胶嘴插入部的位置，放大器部在点胶头部的上侧。切换了贴片胶的种类或更换了余胶检测传感器之后，
必须对余胶检测传感器进行调整。
c
注意
开始调整之前，需准备空胶筒与装满贴片胶的胶筒。只使用空胶筒，调整会不准确。

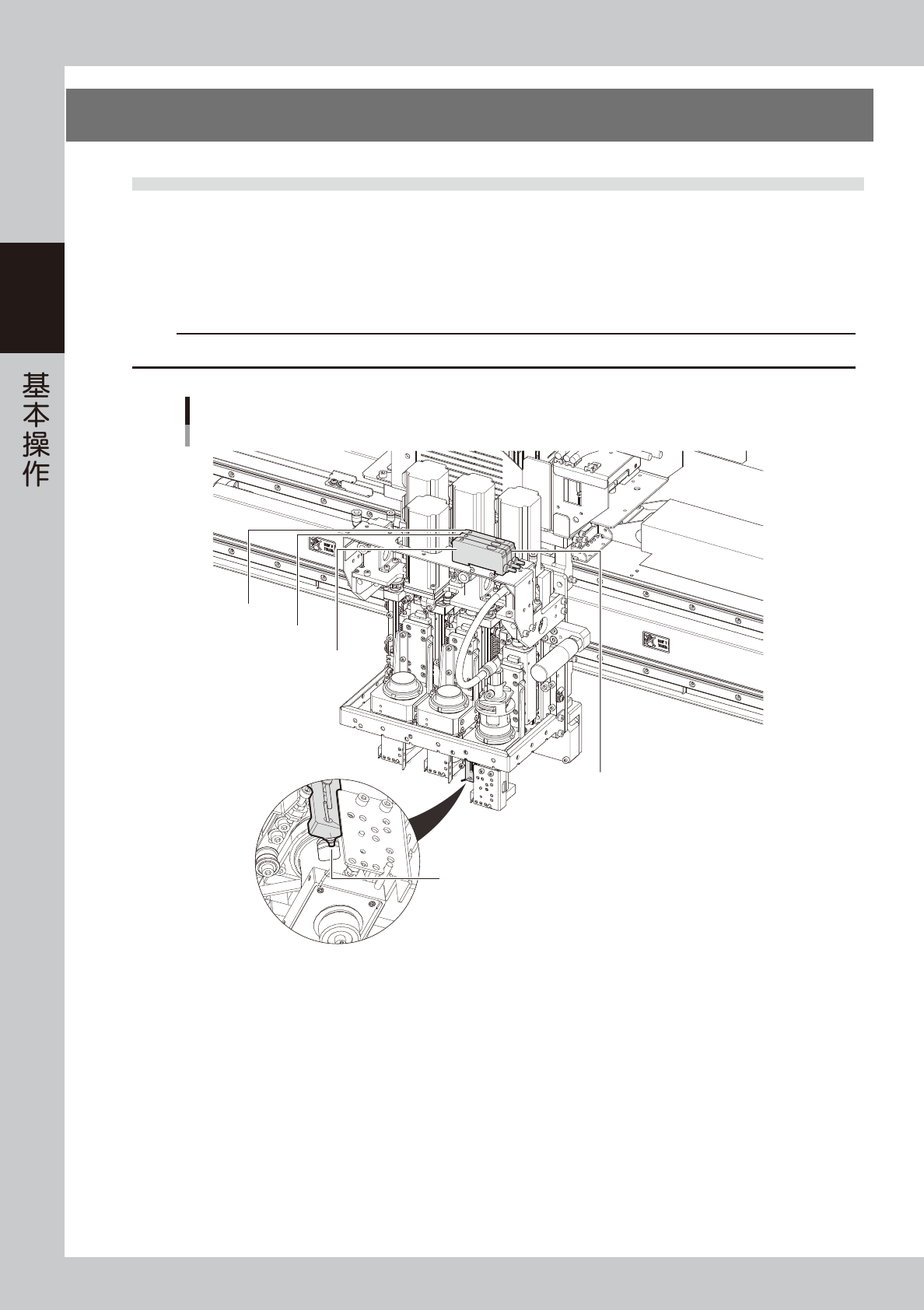

余胶检测传感器
以3头型(选配)点胶头为例
传感器放大器部
点胶头1用
点胶头2用
点胶头3用
传感器部
65210-N7-00
2-45
2
■ 适用胶筒与活塞
可以使用余胶检测传感器的胶筒与活塞如下表所示。
n
要点
型号不明的胶筒与活塞，请向贴片胶制造商咨询。
胶筒容积 胶筒制造商、型号 活塞制造商、型号 判断为无胶时的活塞位置 [mm]
*
30cc
武藏 (PSY-30E) 武藏 (PSY-30E) 5.7
岩下 (PS30S)
岩下 (PP30S) 2
岩下 (PP30ND) 6
EFD (7012134) EFD (7012184) 2.7
10cc
武藏 (PSY-10E) 武藏 (PSY-30E) 13.5
岩下 (PS10S)
岩下 (PP30S) 6
岩下 (PP30ND) 11.5
EFD (7012112) EFD (7012178) 2.8
*
判断为无胶时的活塞位置，是指传感器检测到余胶不多判断为无胶时距离活塞下部的距离。

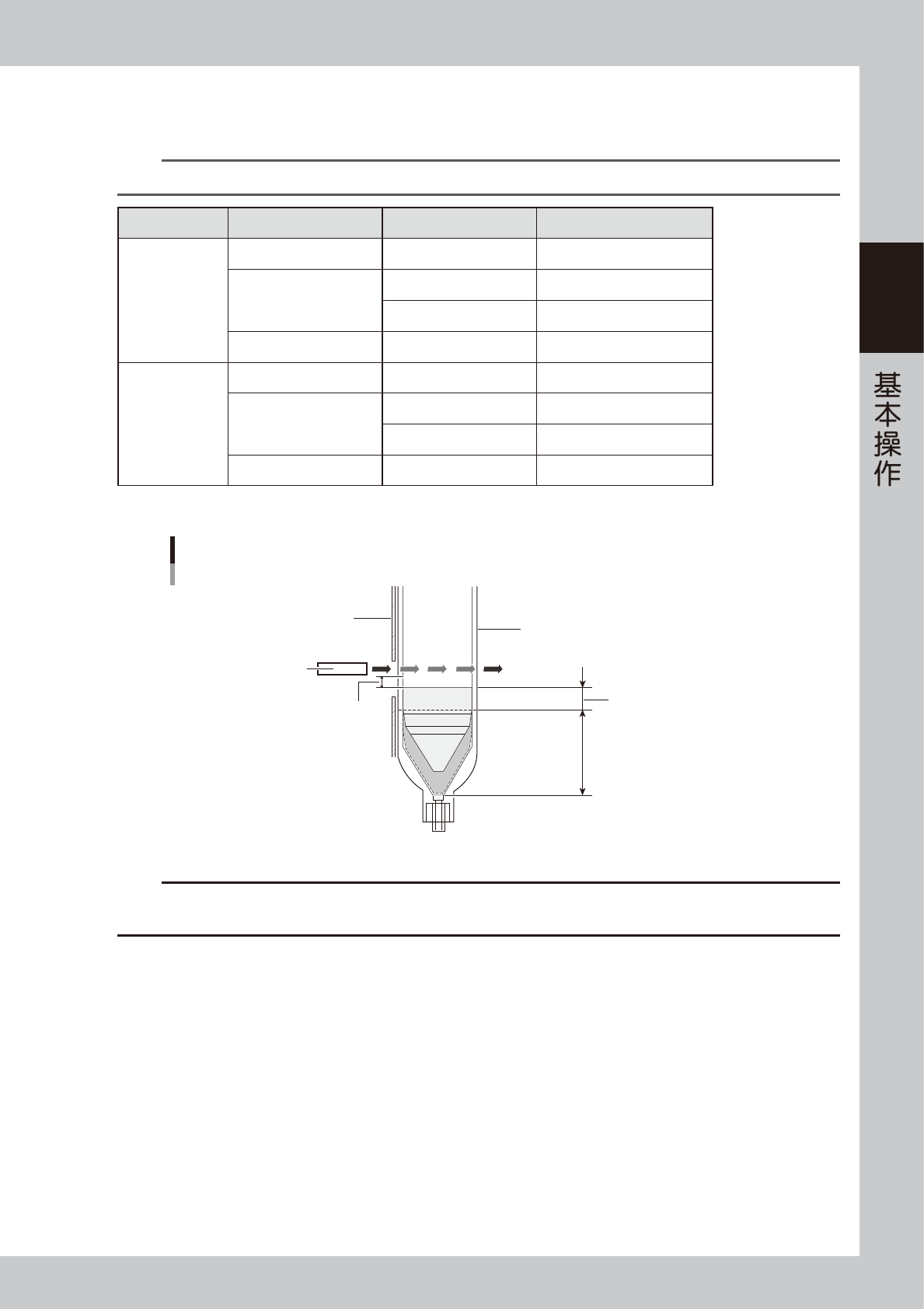

判断为无胶时的活塞位置
判断为无胶时的活塞位置 [mm]
(判断为无胶)
活塞下部
(无余胶时)
胶筒(透明)
筒架
余胶检测传感器
约5mm
65211-N7-00
c
注意
‧
受贴片胶种类与活塞压胶状态的影响，可能有无法检出贴片胶是否用完的情况。
‧
若胶筒标签正好在筒架开口部时，可能会被遮挡而无法检测。
