调整有胶时的感应级别。
1. 将有胶的胶筒安装在点胶头部。
c
注意
如果胶筒上贴有较大的标签时，必须将该标签揭下一半之后再安装。因为余胶检测传感器可能会被遮挡而无法检测。
2. 确认传感器的光轴对准胶筒。
转动 R 轴，使传感器的光轴分别对准 4 个开口部处的胶筒并确认此时放大器显示部显示的值之后，使
显示值最小的开口部对准传感器。
3. 按放大器的 [SET] 按钮，确认调谐指示灯已熄灯。
5
确认传感器的显示。

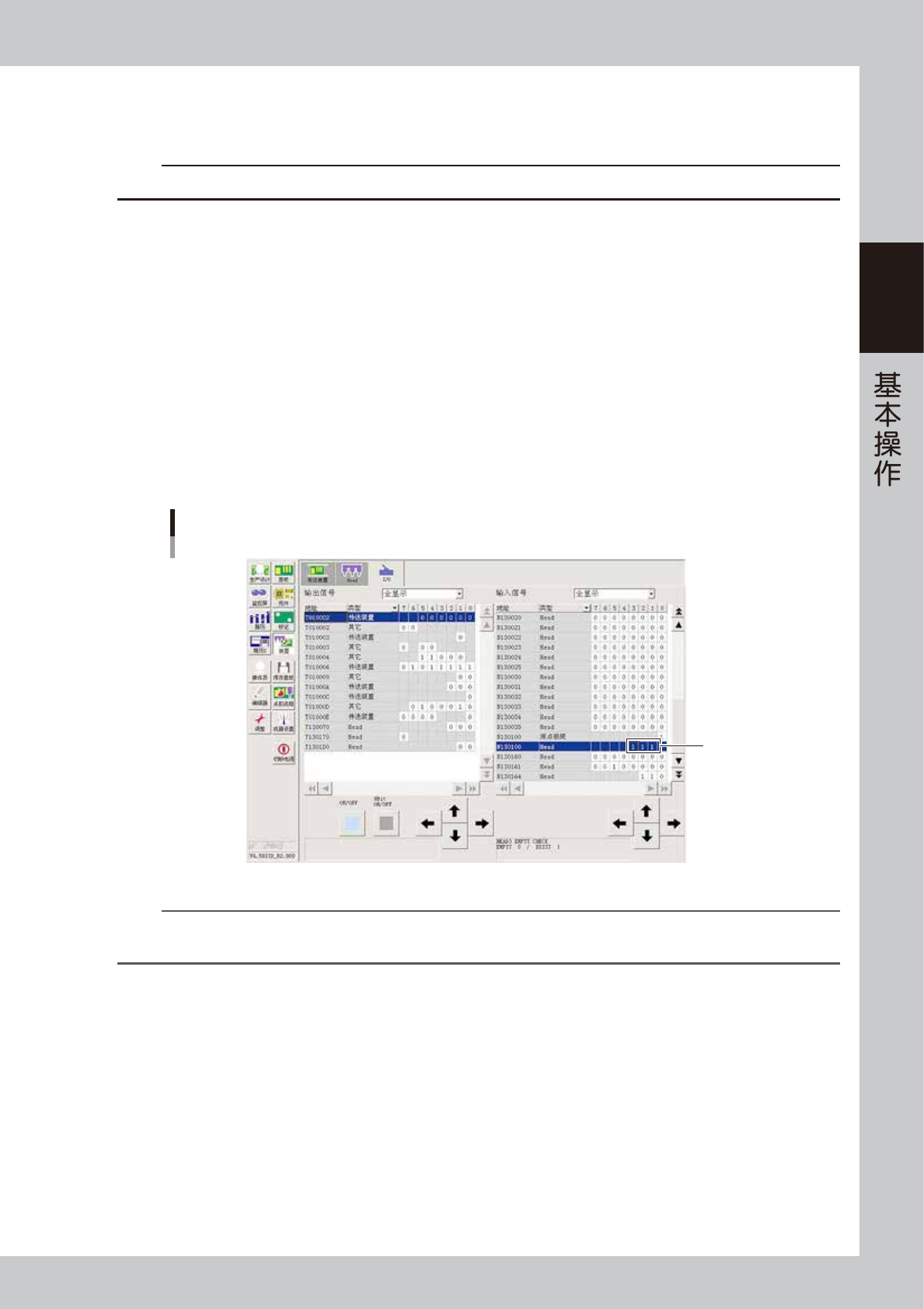

1. 打 [ 装置 ] -“I/O”画面。
2. 使空胶筒内的活塞部分围绕传感器光轴上下移动，确认 I/O 画面的信号是否如下进行切换。
1 号点胶头 ：N130100,1
2 号点胶头 ：N130100,2
3 号点胶头 ：N130100,3
检出时 ( 有胶状态 ) ：1
未检出时 ( 无胶状态 ) ：0
确认传感器的显示
确认此处
66237-N7-00
n
要点
‧
使用余胶检测传感器时，打点站的最大胶量必须设置为 0。
‧
在放大器输出切换开关设置为“L_ON”的状态下无法检出断胶时，请参照后述第 3 章“4. 指定角度检测余胶”进行调整。
2-48
2
4.2 打点站专用卷纸的更换方法
下面，介绍更换打点站专用卷纸的方法。
1
拆卸卷纸更换部。
双手把住把手部后拉出卷纸更换部。
拆卸卷纸更换部
卷纸更换部
把手部
扩散板
65214-N7-00
2
拆卸卷盘 1。
拆下卷取侧的卷盘 1。
穿纸路径
导纸轴
卷盘1
滚轴部
安装侧卷轴
卷盘2
65215-N7-00
3
将用完的卷纸从卷盘 2 抽出。
如果无法抽出时，可用裁纸刀等拆出。
4
装上新卷纸。
如上图所示的方向，将新卷纸插入安装侧的转轴中。
5
将卷纸穿过导纸轴。
按照上图所示的穿纸路径穿过卷纸。
n
要点
将卷纸穿过滚轴部时，需边将滚轴向供纸卷盘侧按边穿。
2-49
2
6
插入卷纸前端。
1. 将卷纸前端插入卷盘 2 的卷轴切槽中。
2. 将驱动卷盘用的齿轮向逆时针方向转动 2 〜 3 圈。
3. 装上卷盘 1。
插入卷纸前端
卷纸
切槽
齿轮
65216-N7-00
7
安装卷纸更换部。
将卷纸更换部装回原位。
n
要点
安装卷纸更换部之前，务必先用无尘纸擦干净扩散板的脏污。
8
卷动卷纸，使卷纸绷紧。
1. 按“生产设计”画面的 [ 打点站 ] 按钮，打开“打点站”画面。
2. 按 [ 开始 ] 按钮，开始进纸。
3. 卷纸绷紧之后，按 [ 停止 ] 按钮停止进纸。
4. 按 [ 关闭 ] 按钮，关闭“打点站”画面。
进纸操作
66238-N7-00
